杭工事・砕石パイル工法

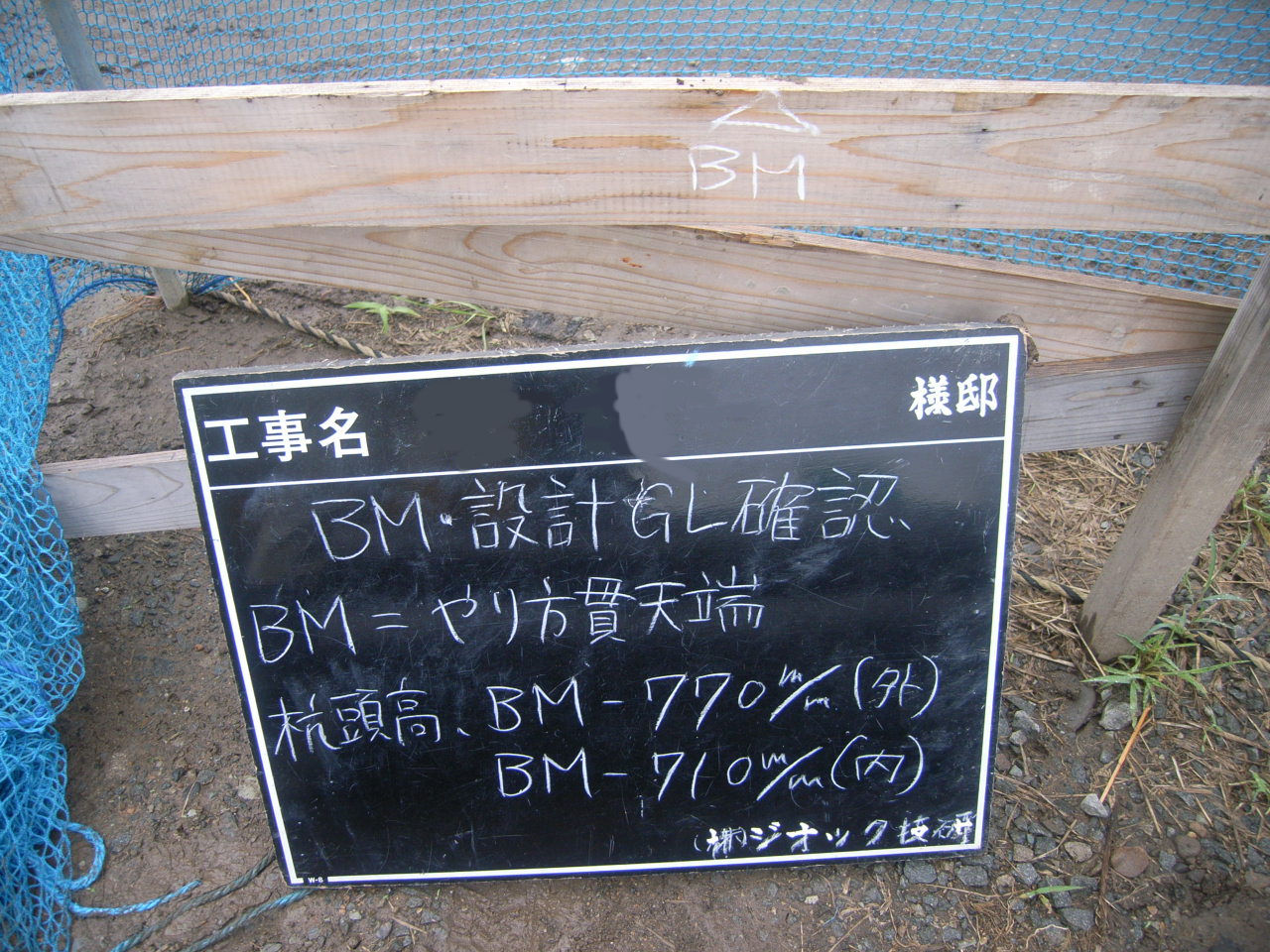

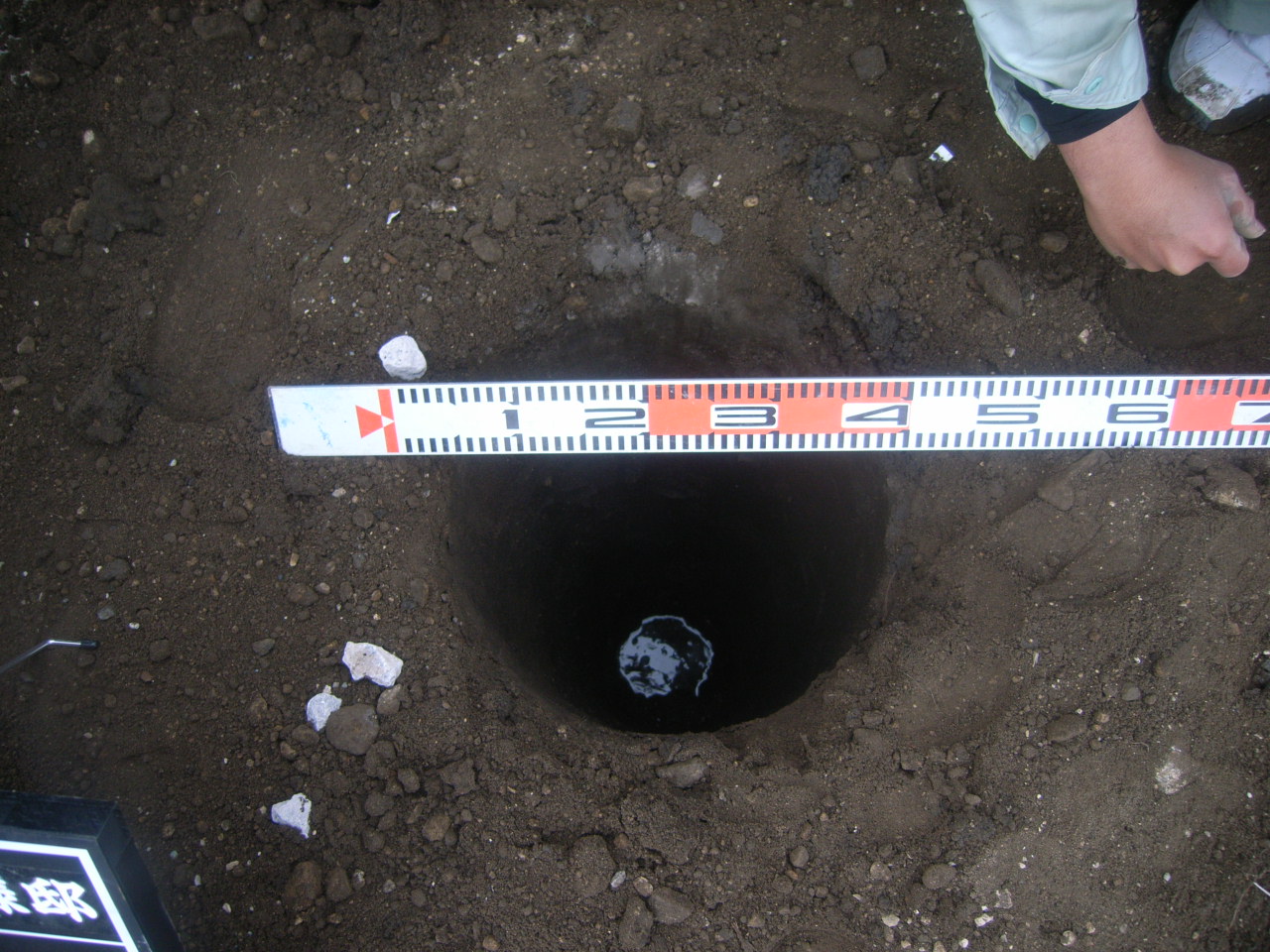

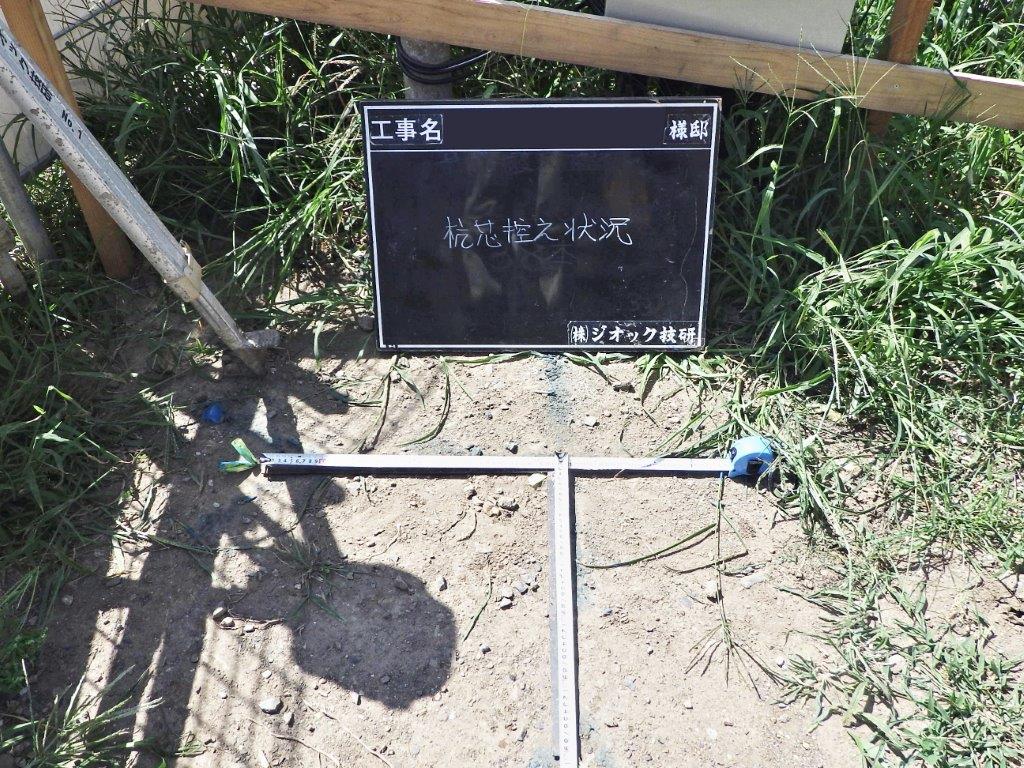

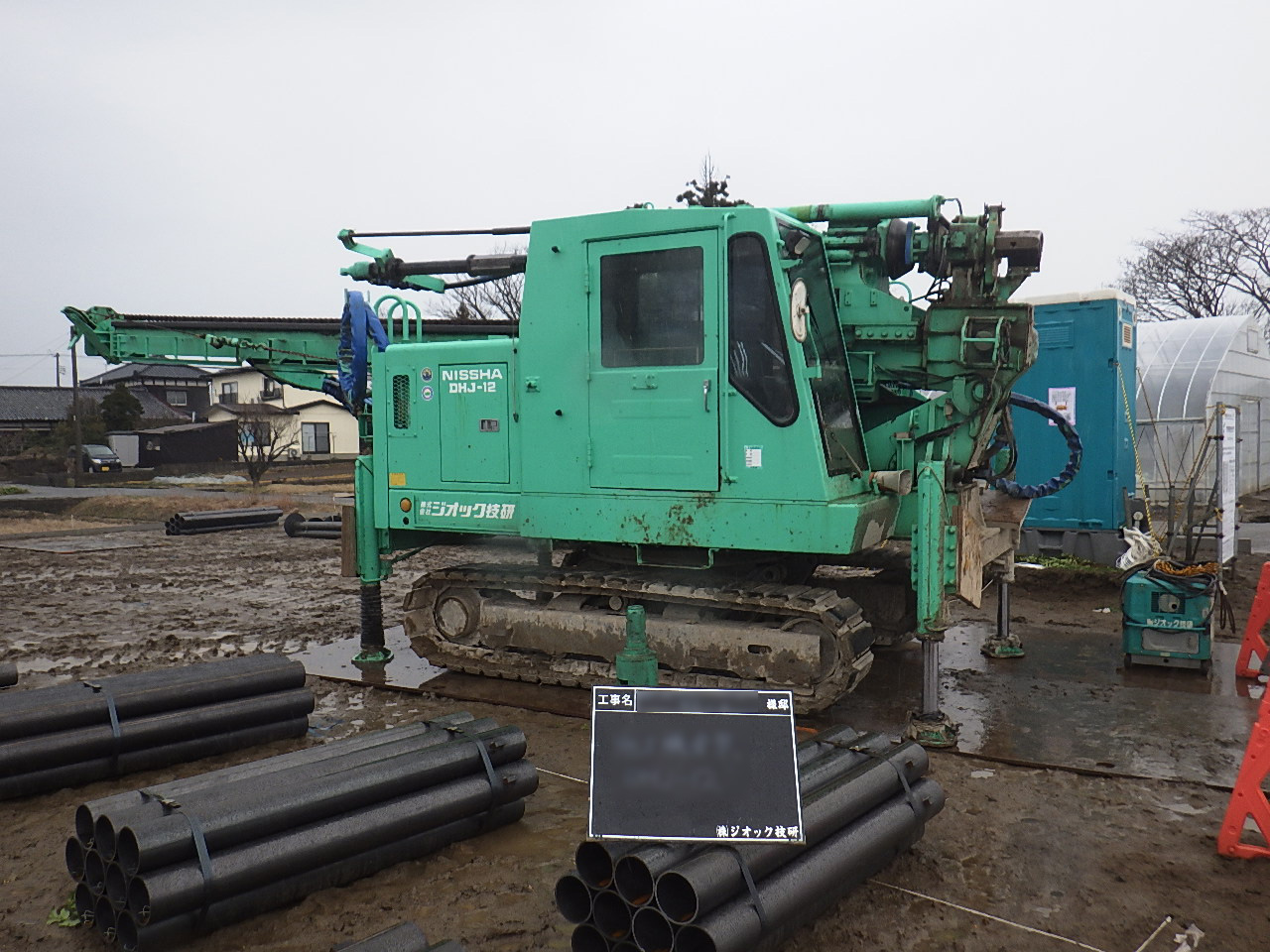

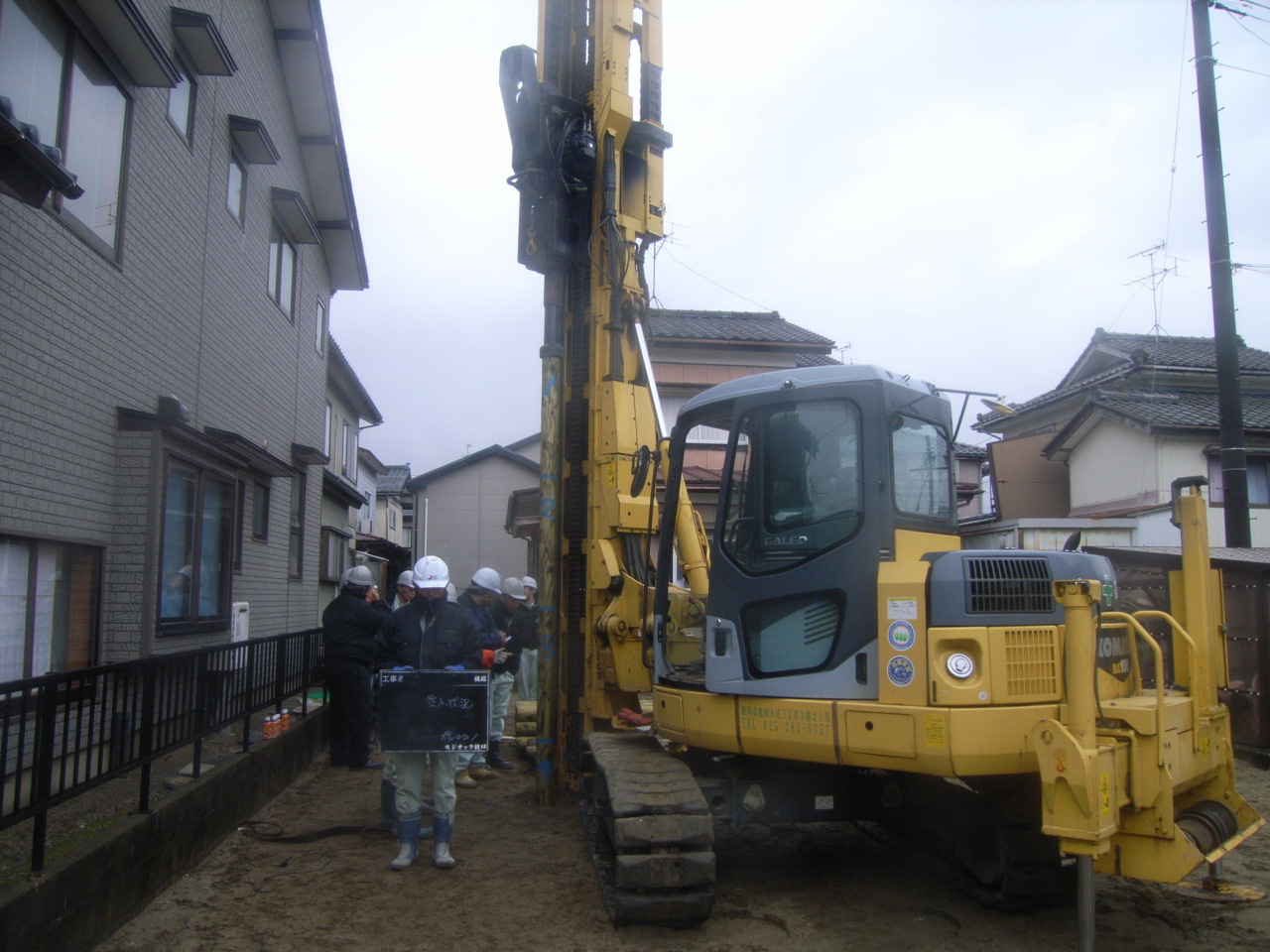

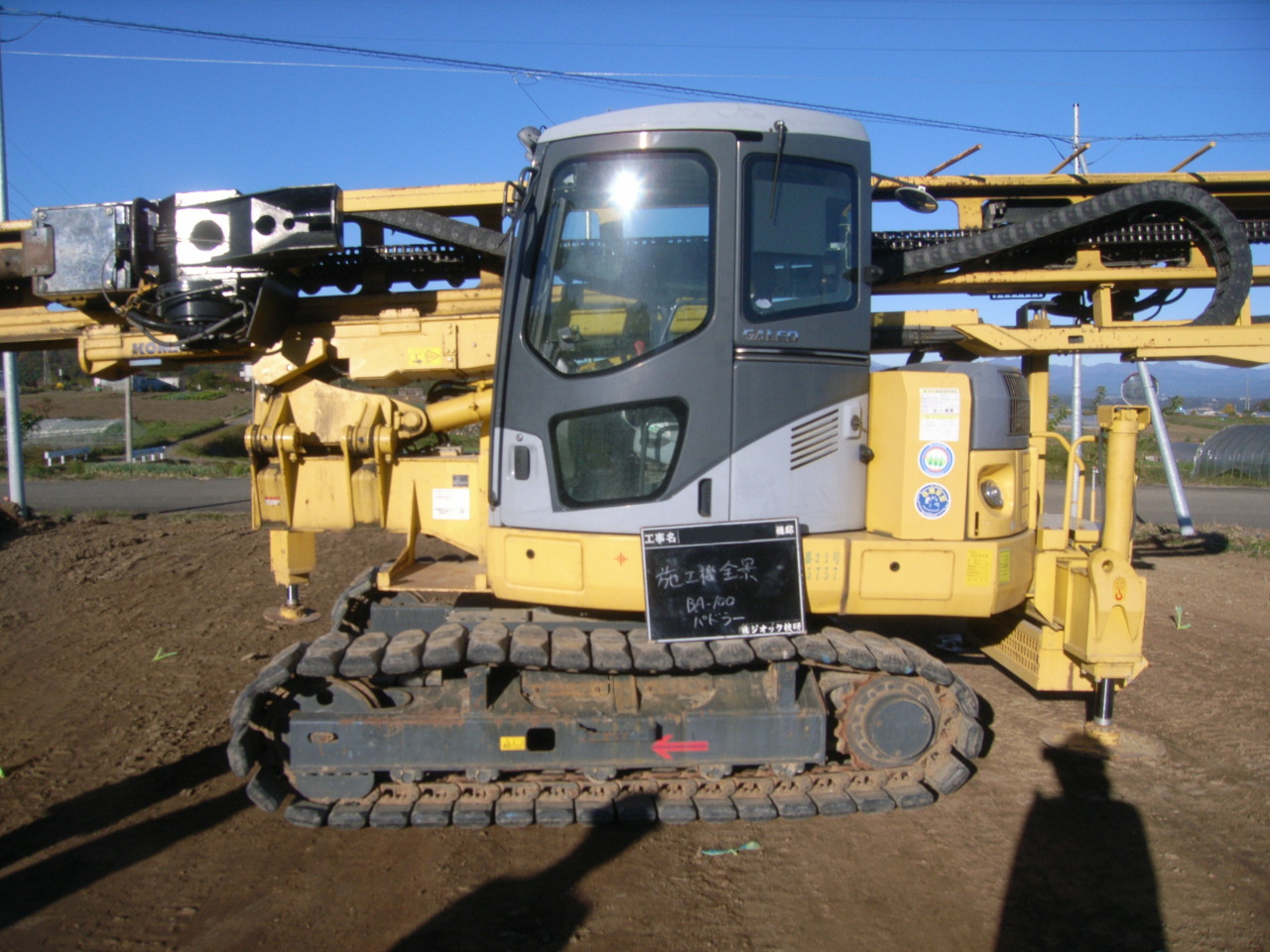

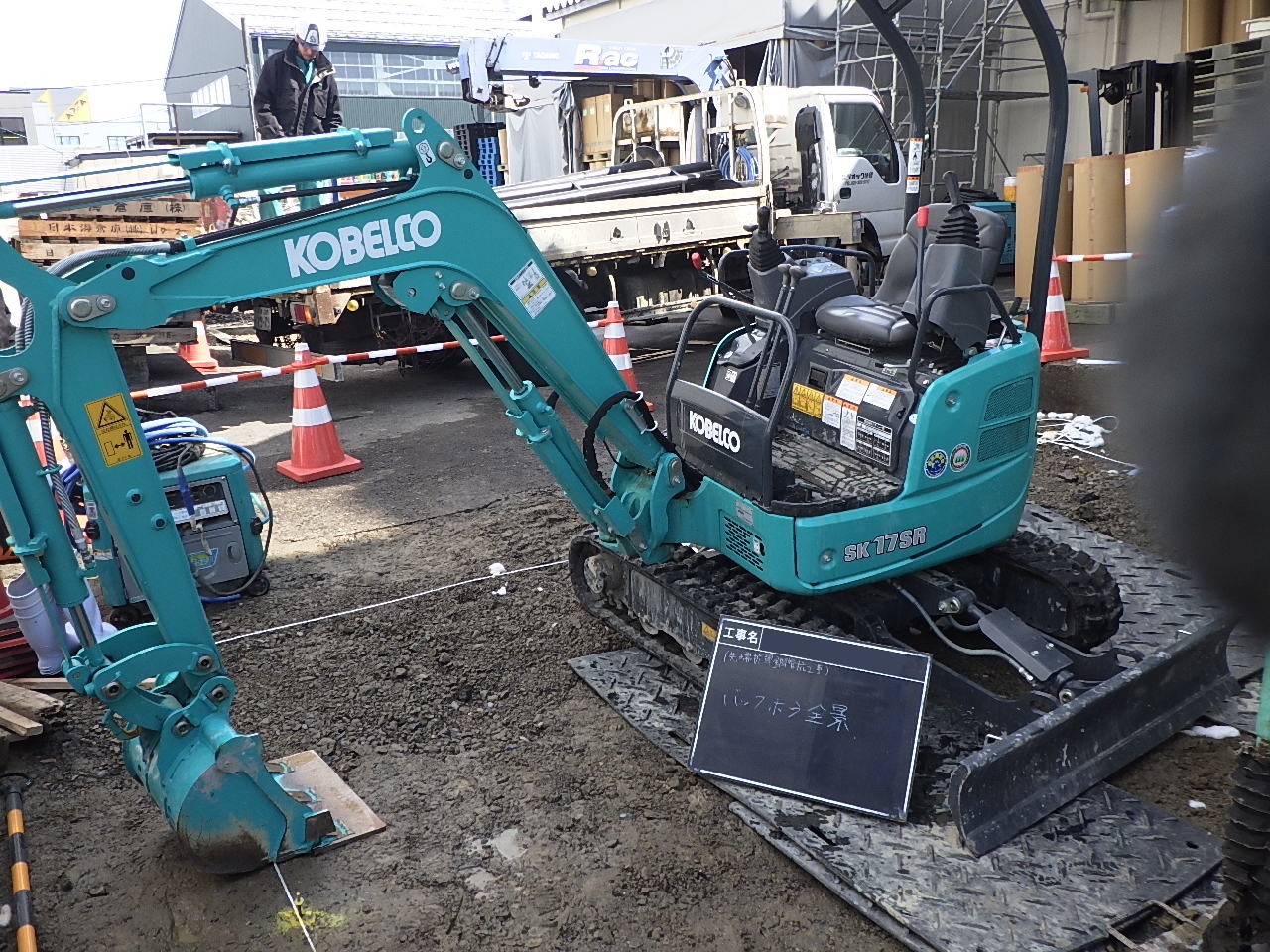

所有施工機械

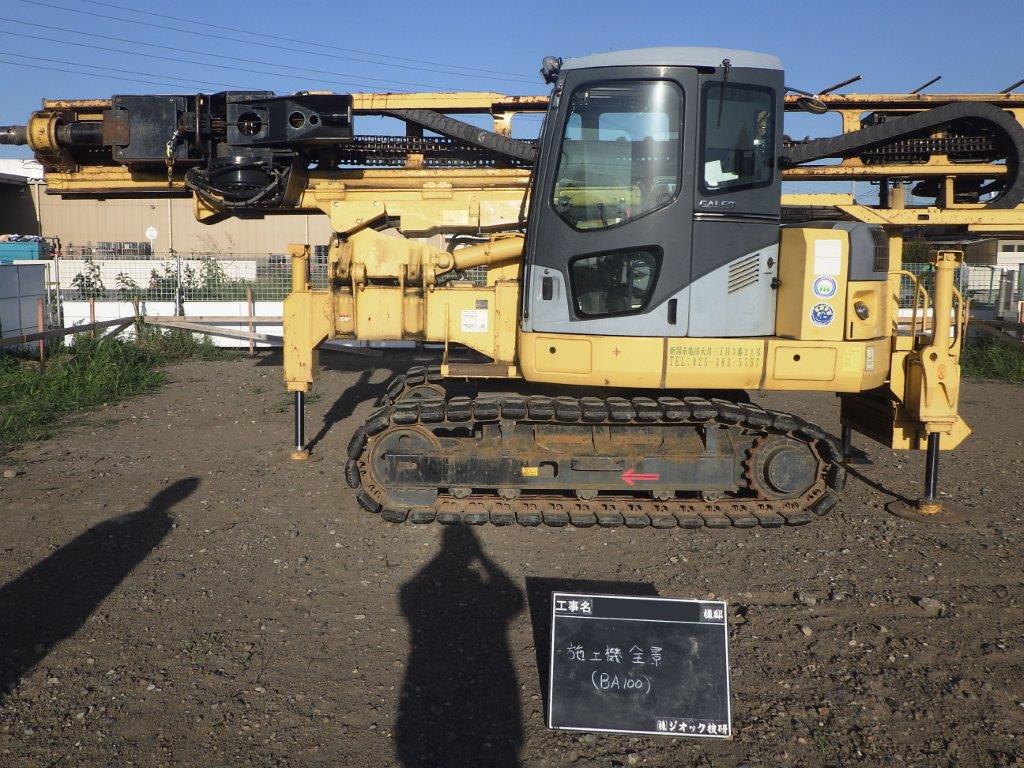

機械名 所有台数 仕様

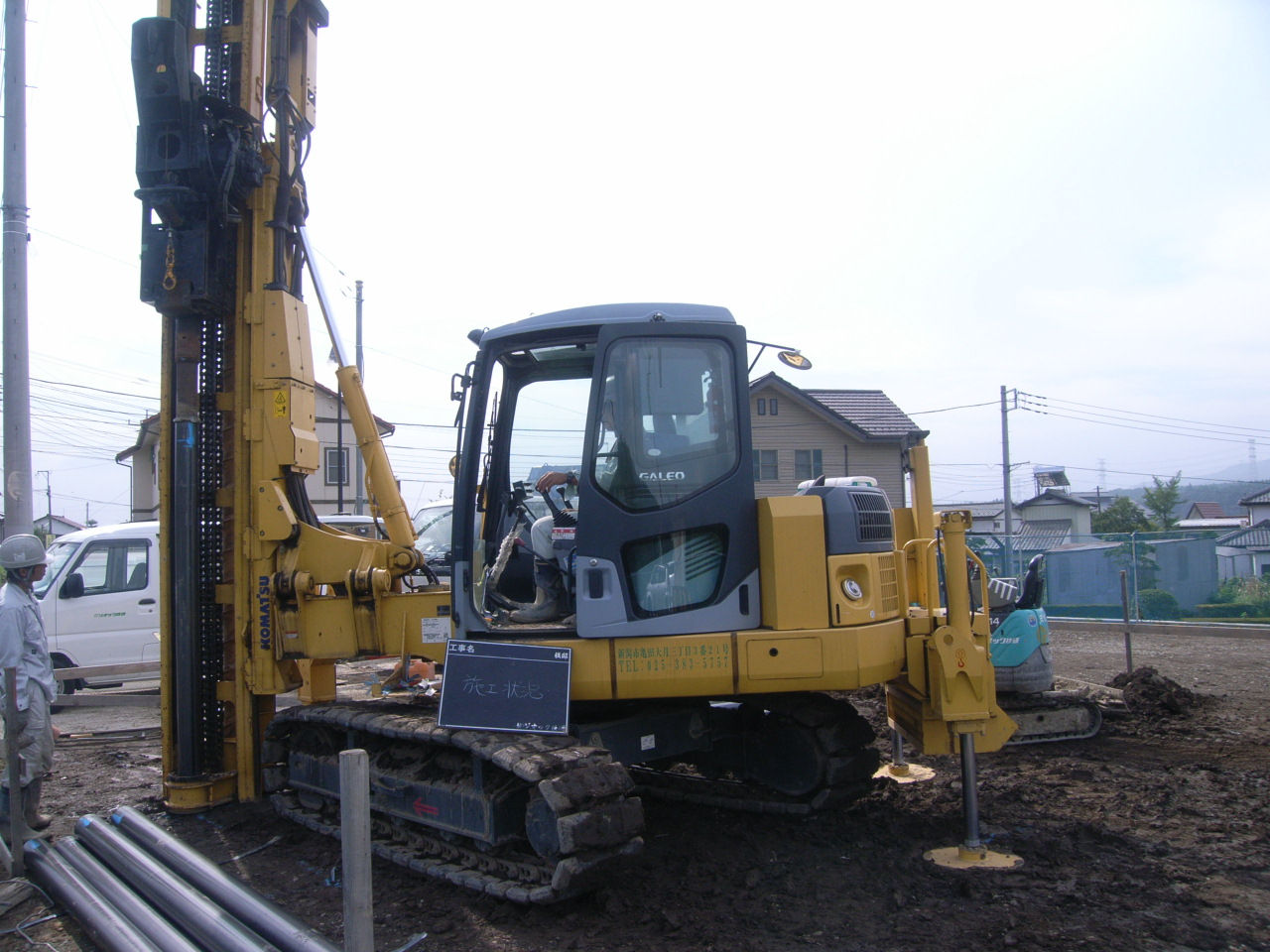

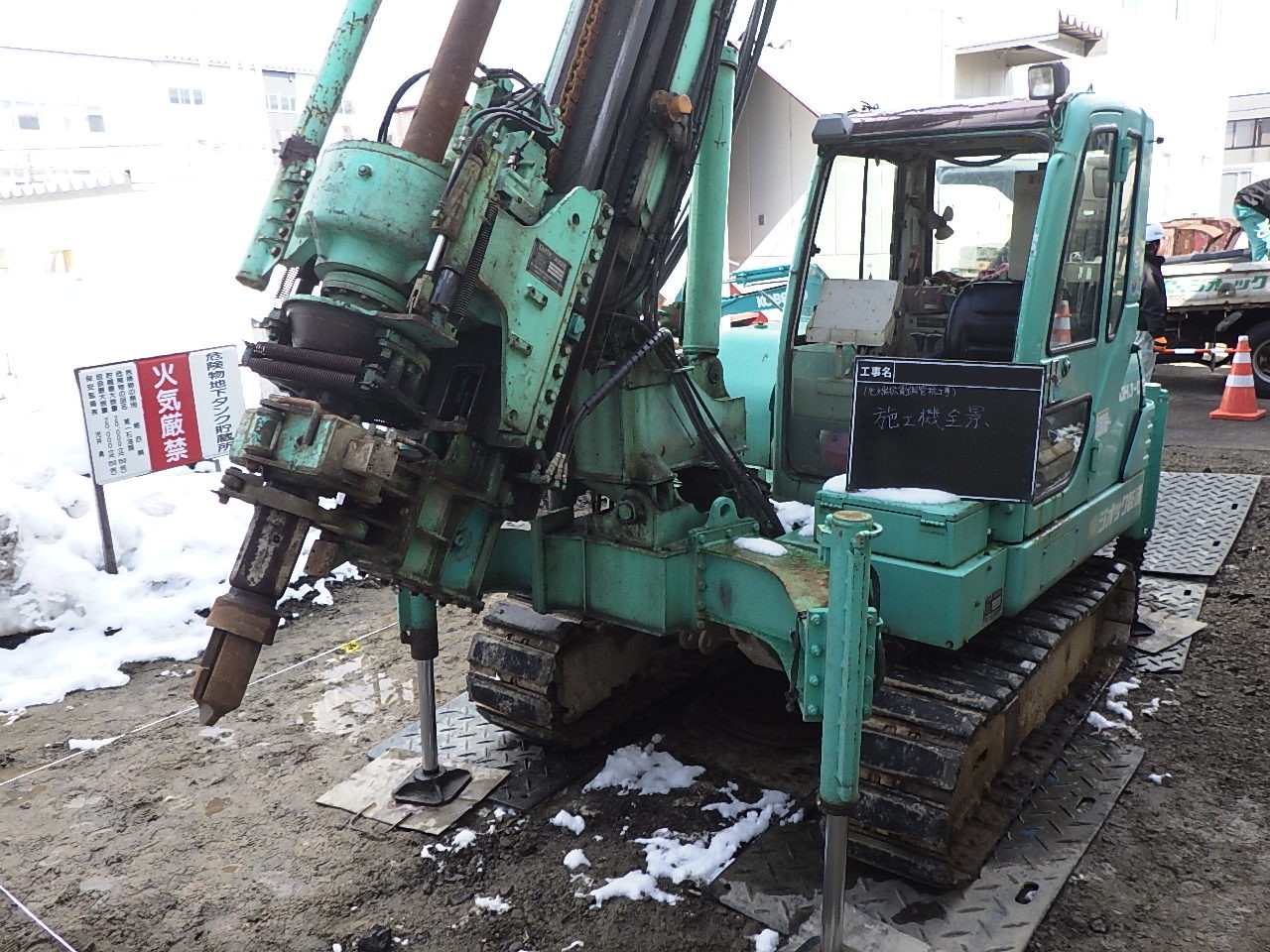

抗打機 6台 鋼管杭工事等(地盤改良機との併用あり)

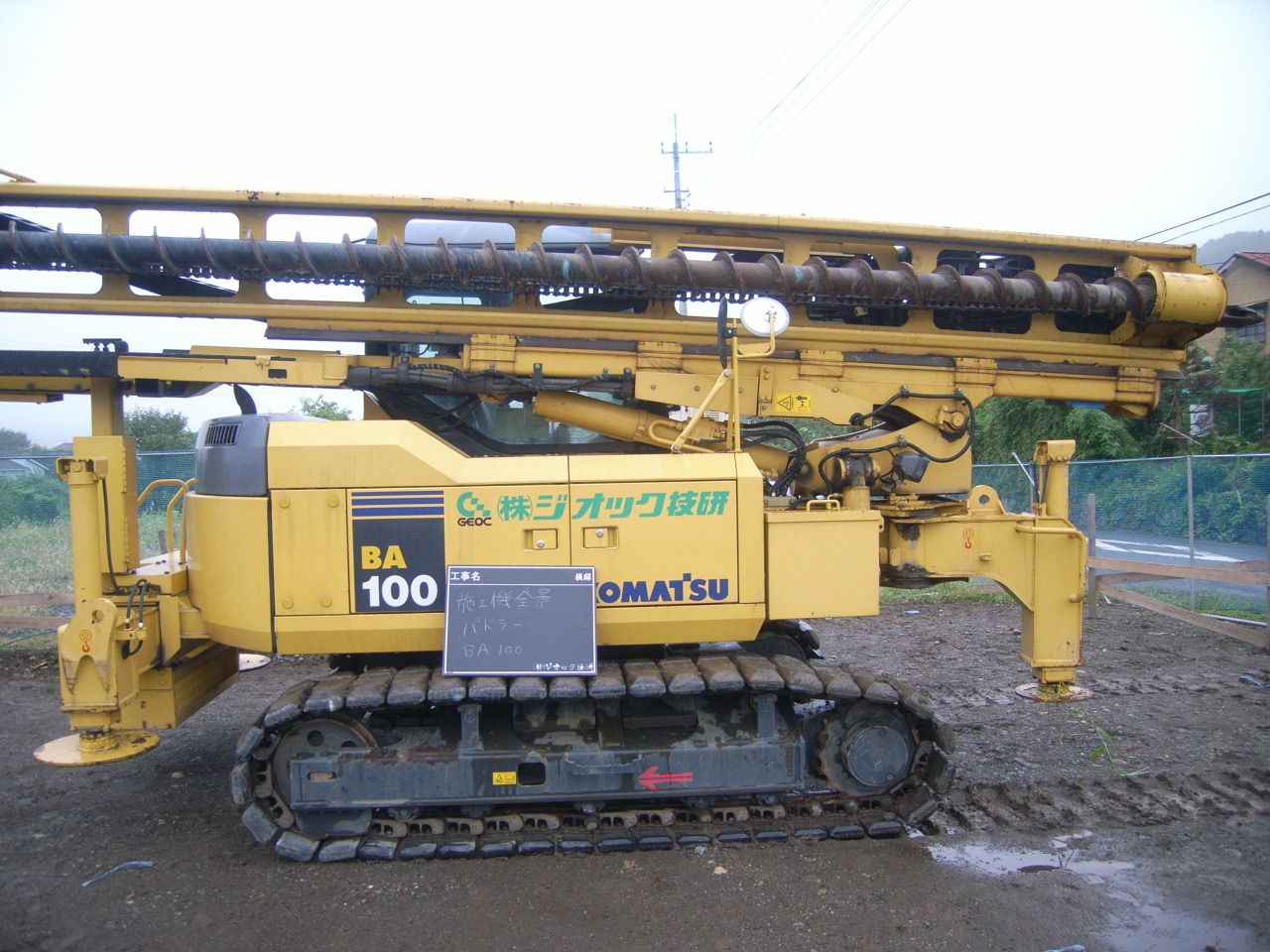

削孔機 1台 RPD-150CⅡ

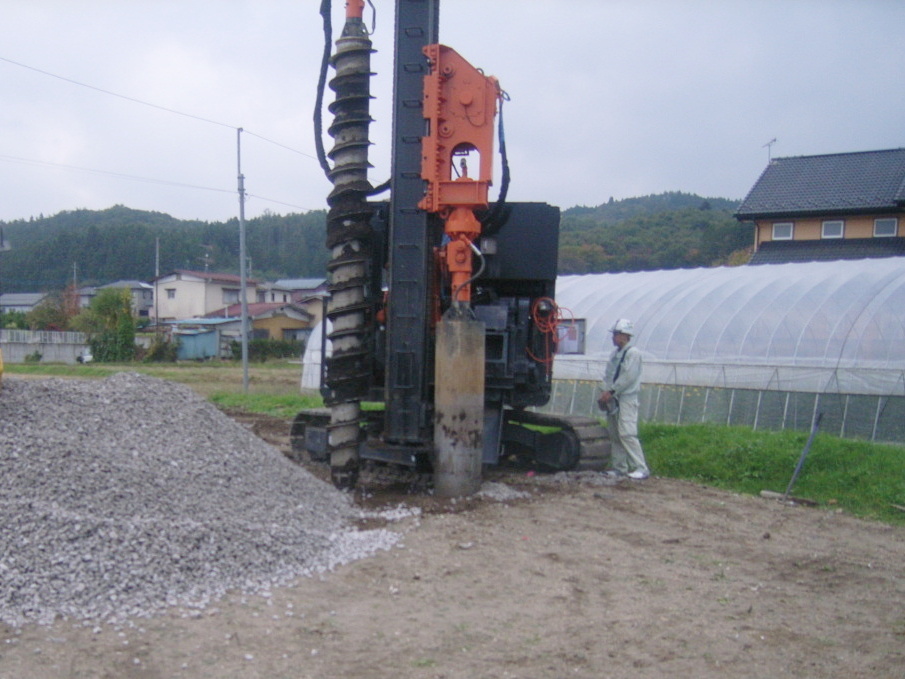

砕石パイル専用施工機 1台 Φ430 SDM100-WTD-SP

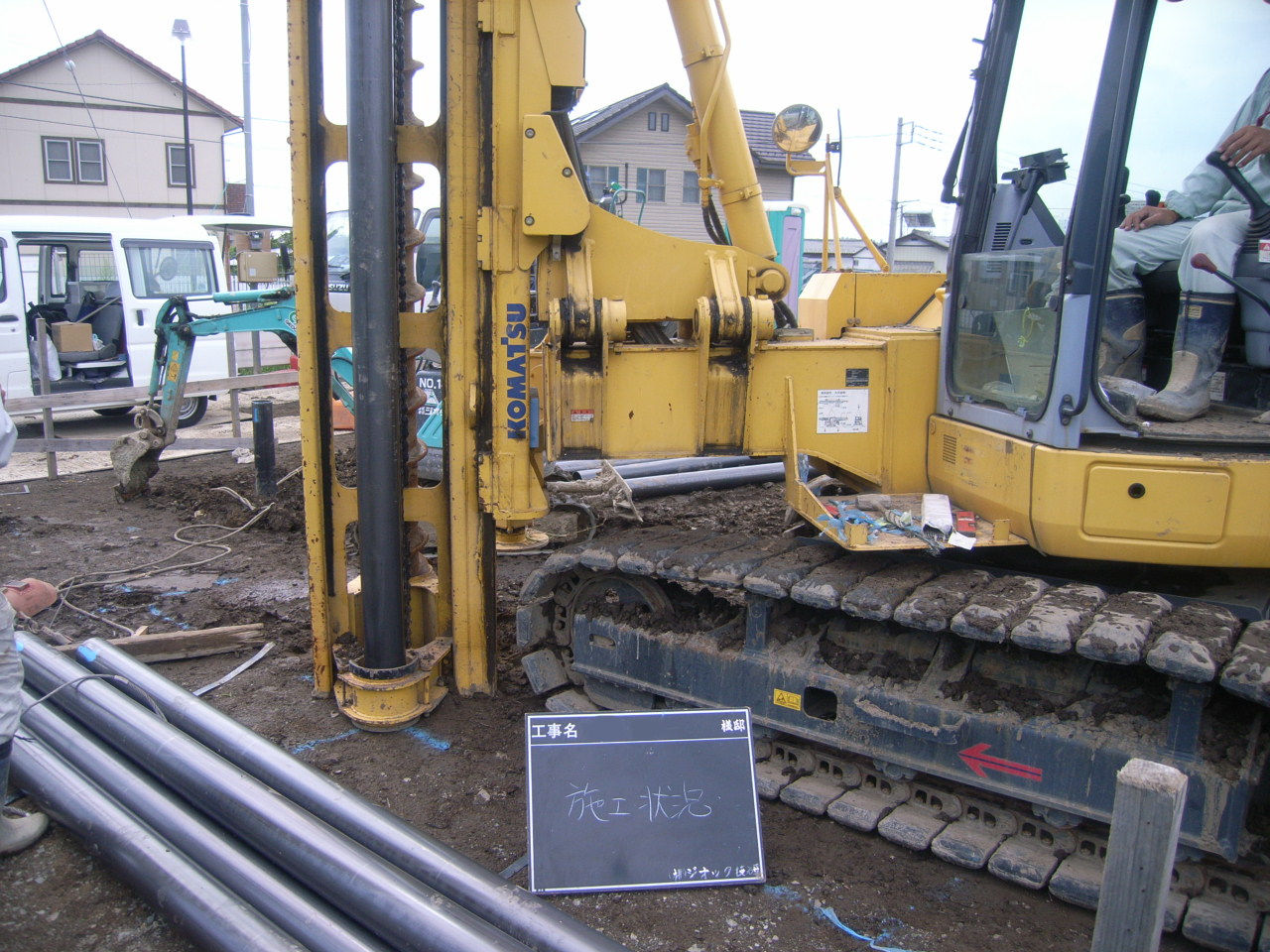

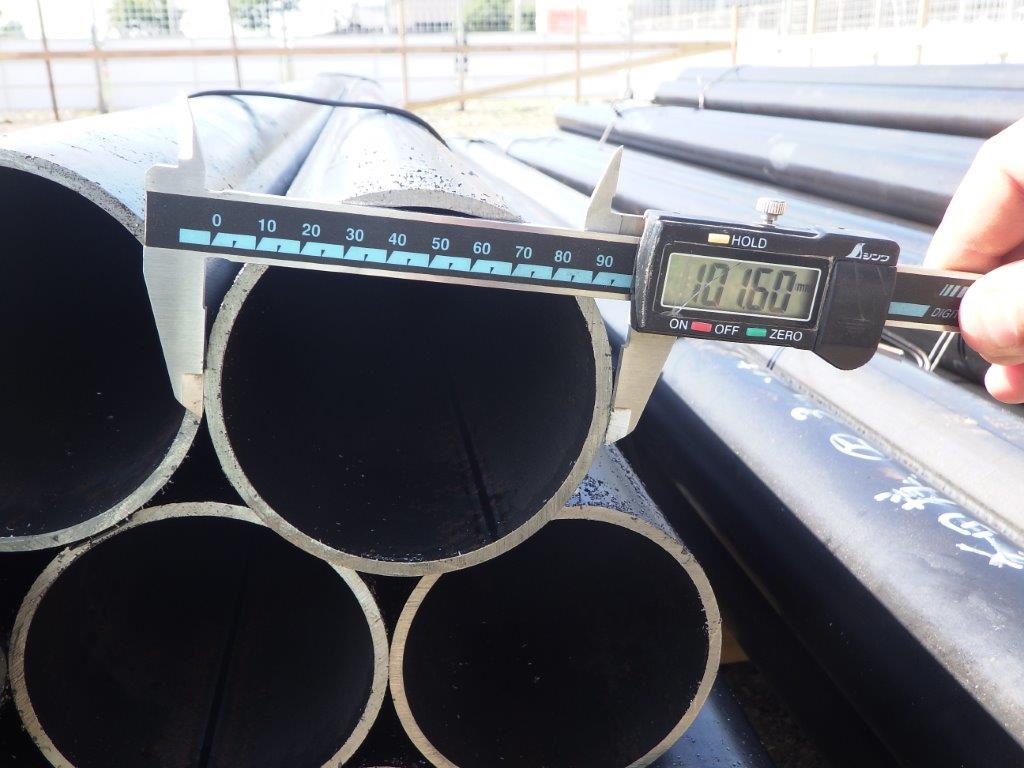

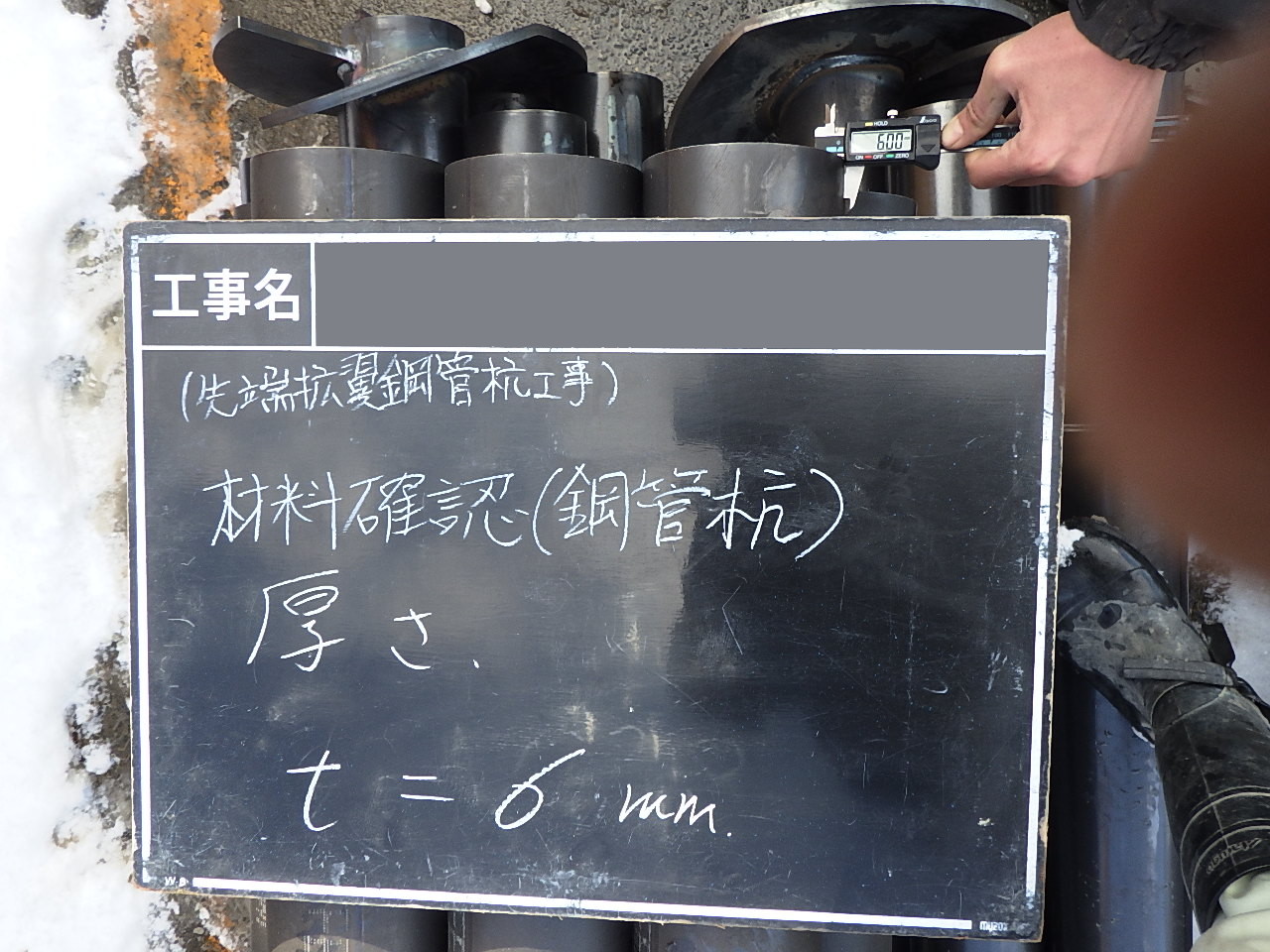

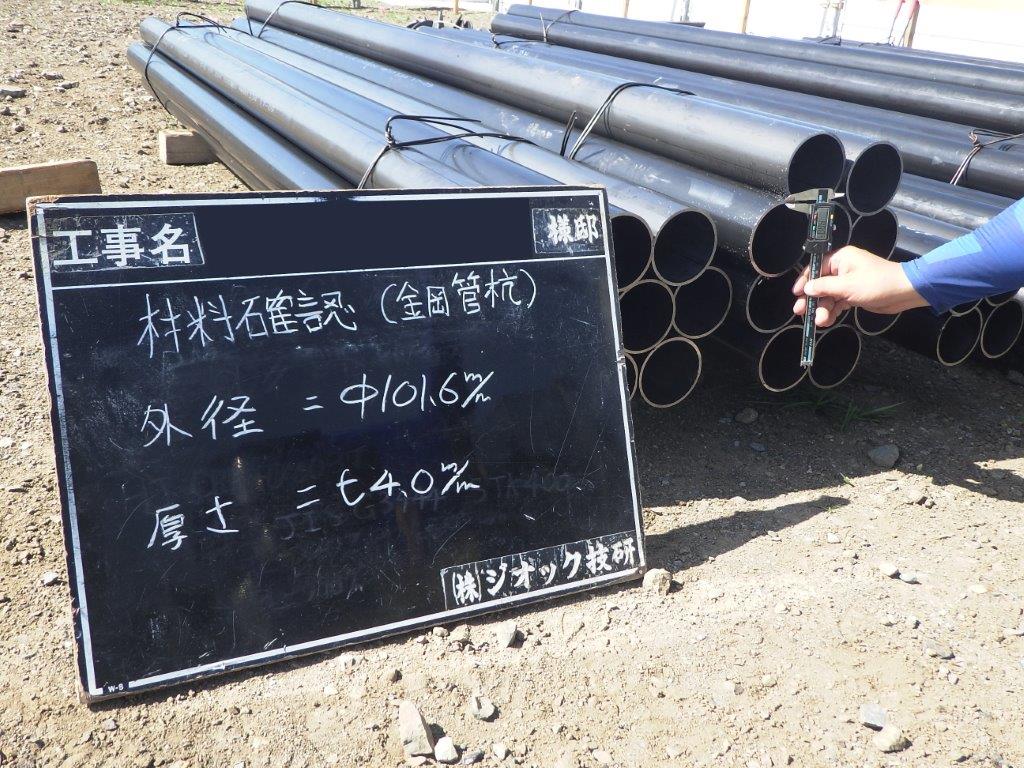

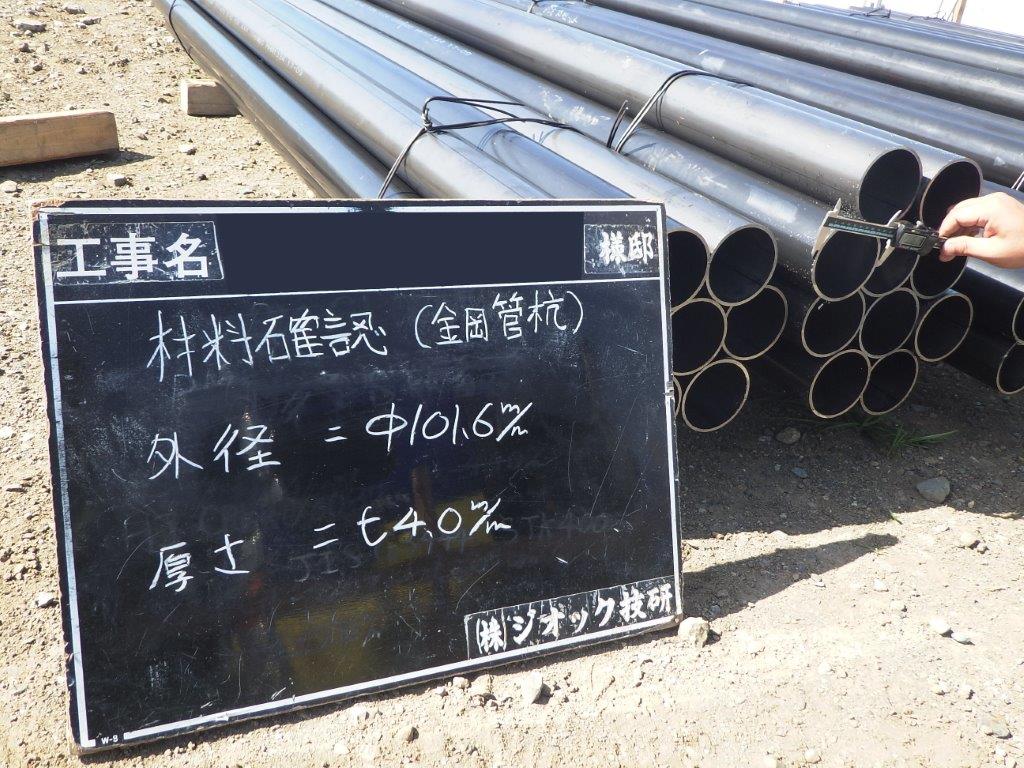

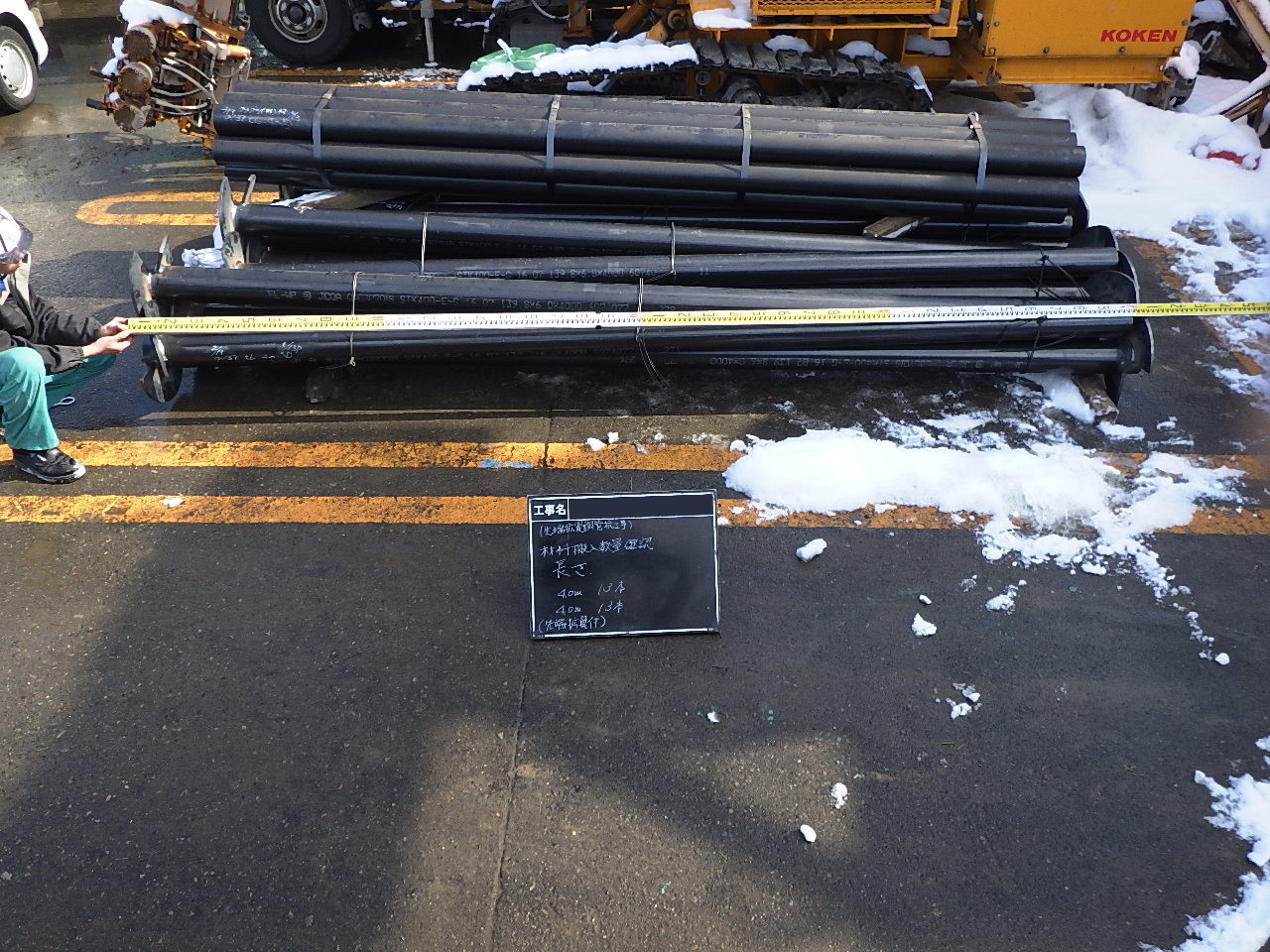

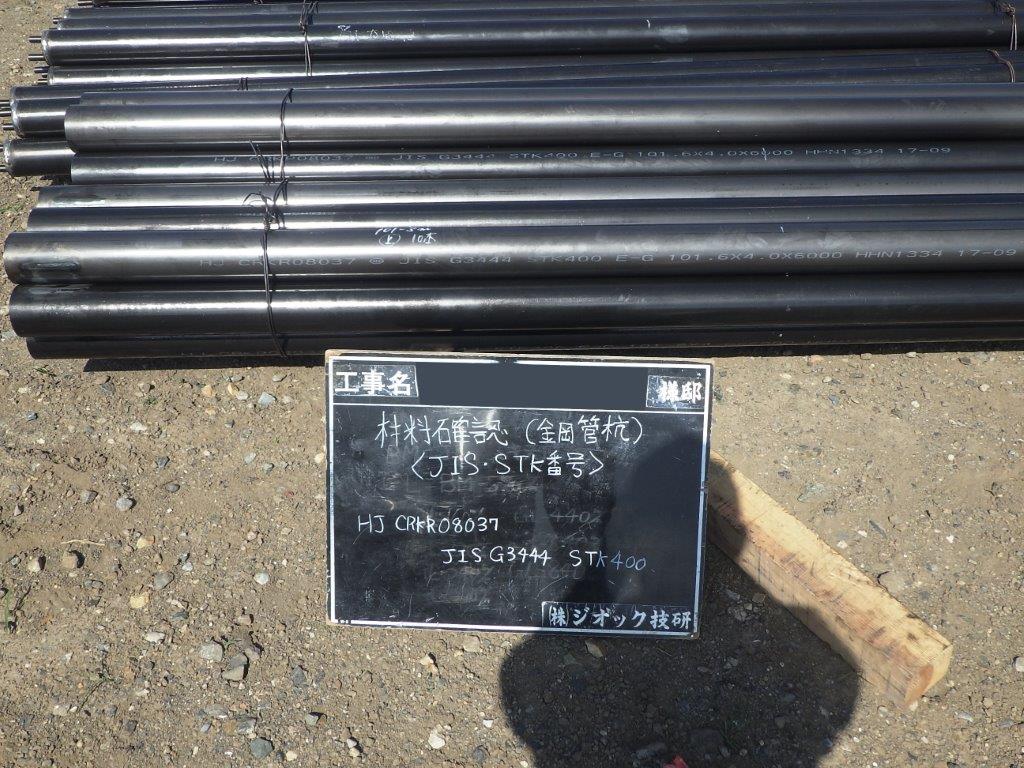

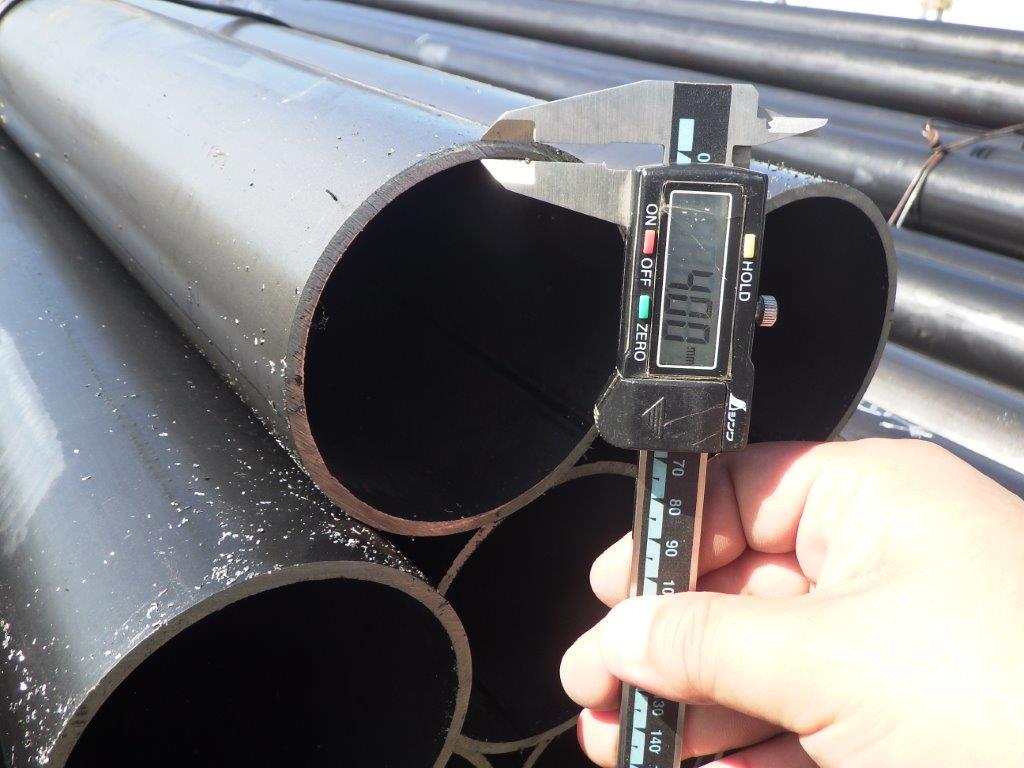

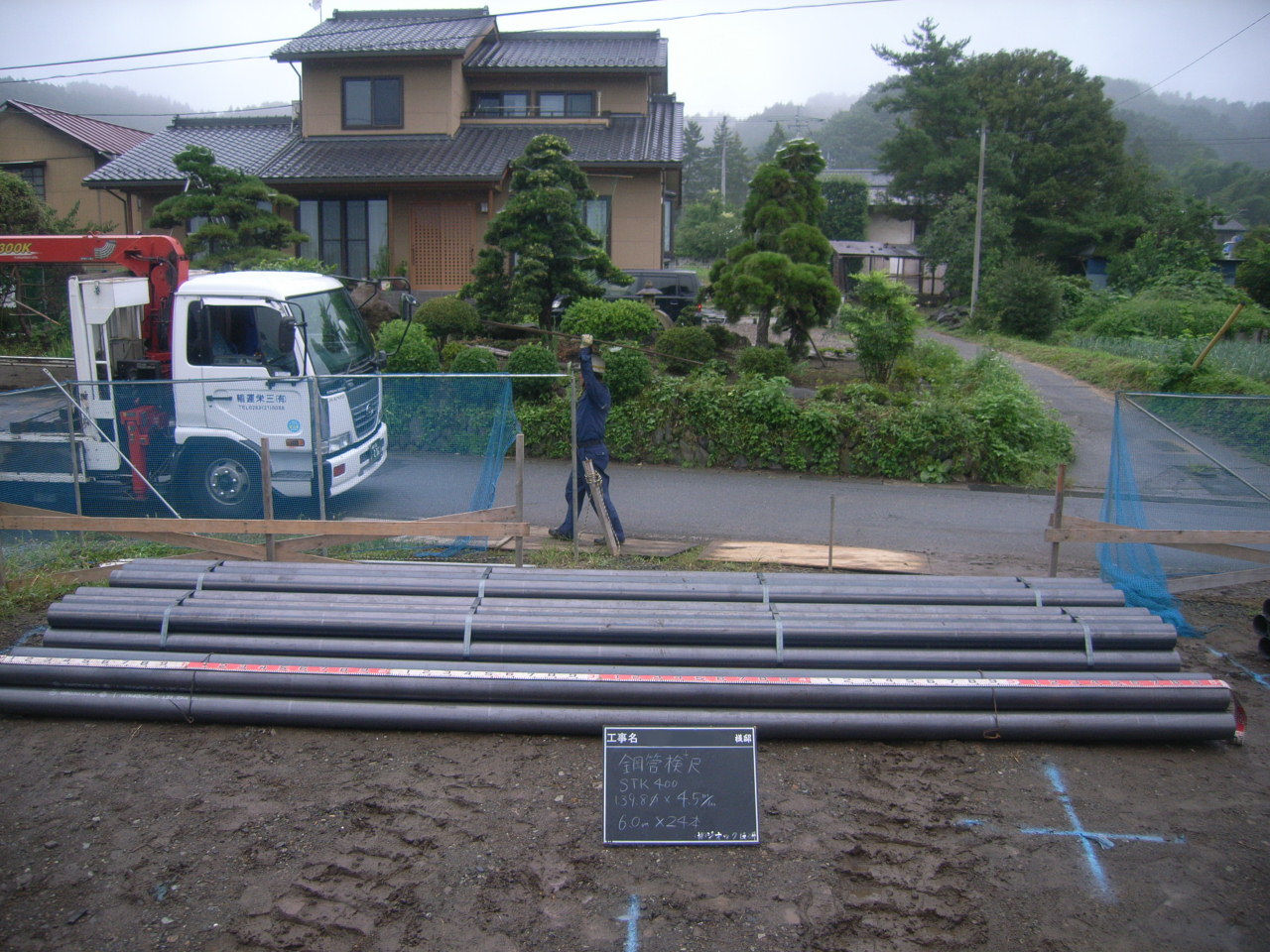

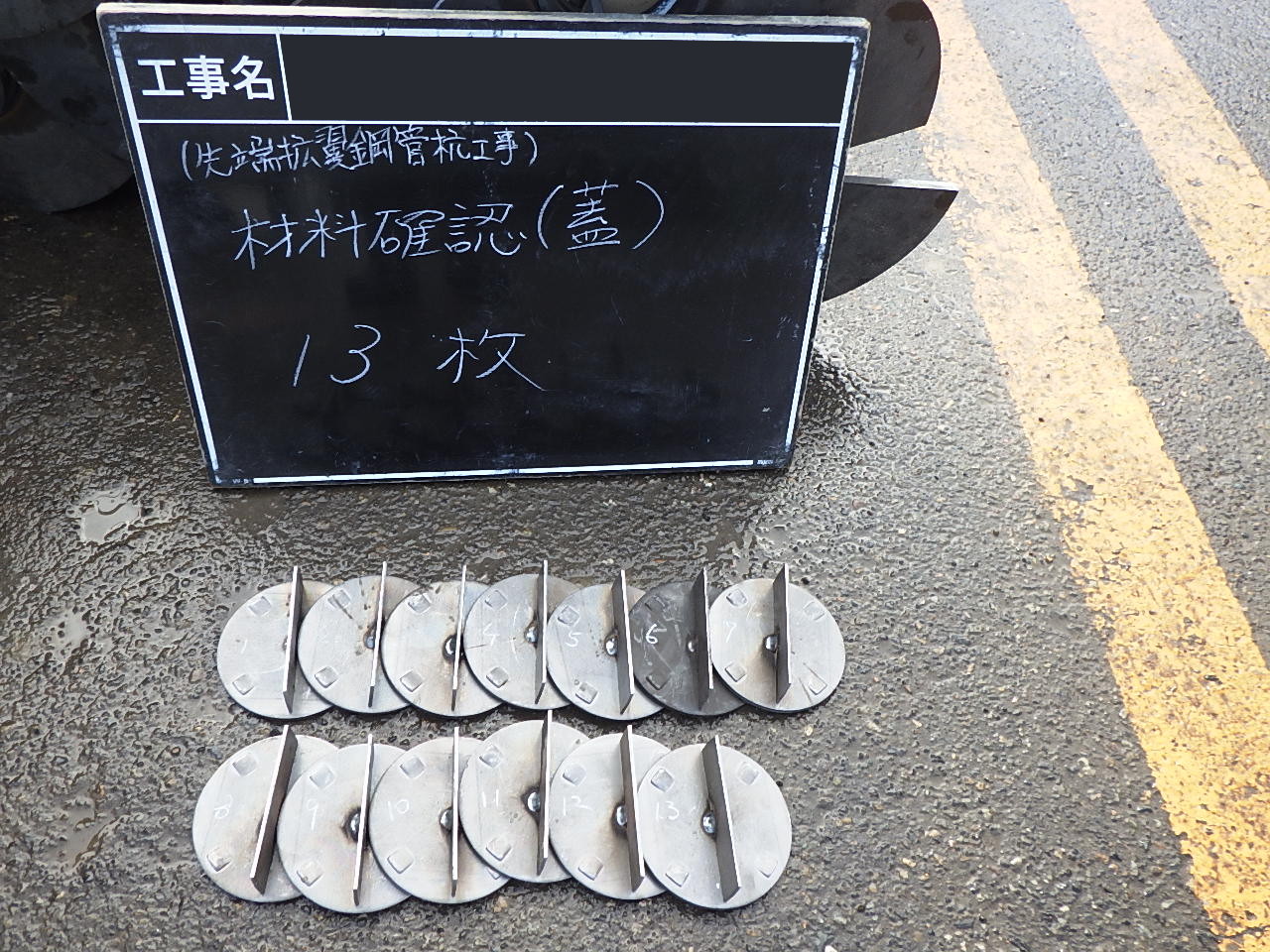

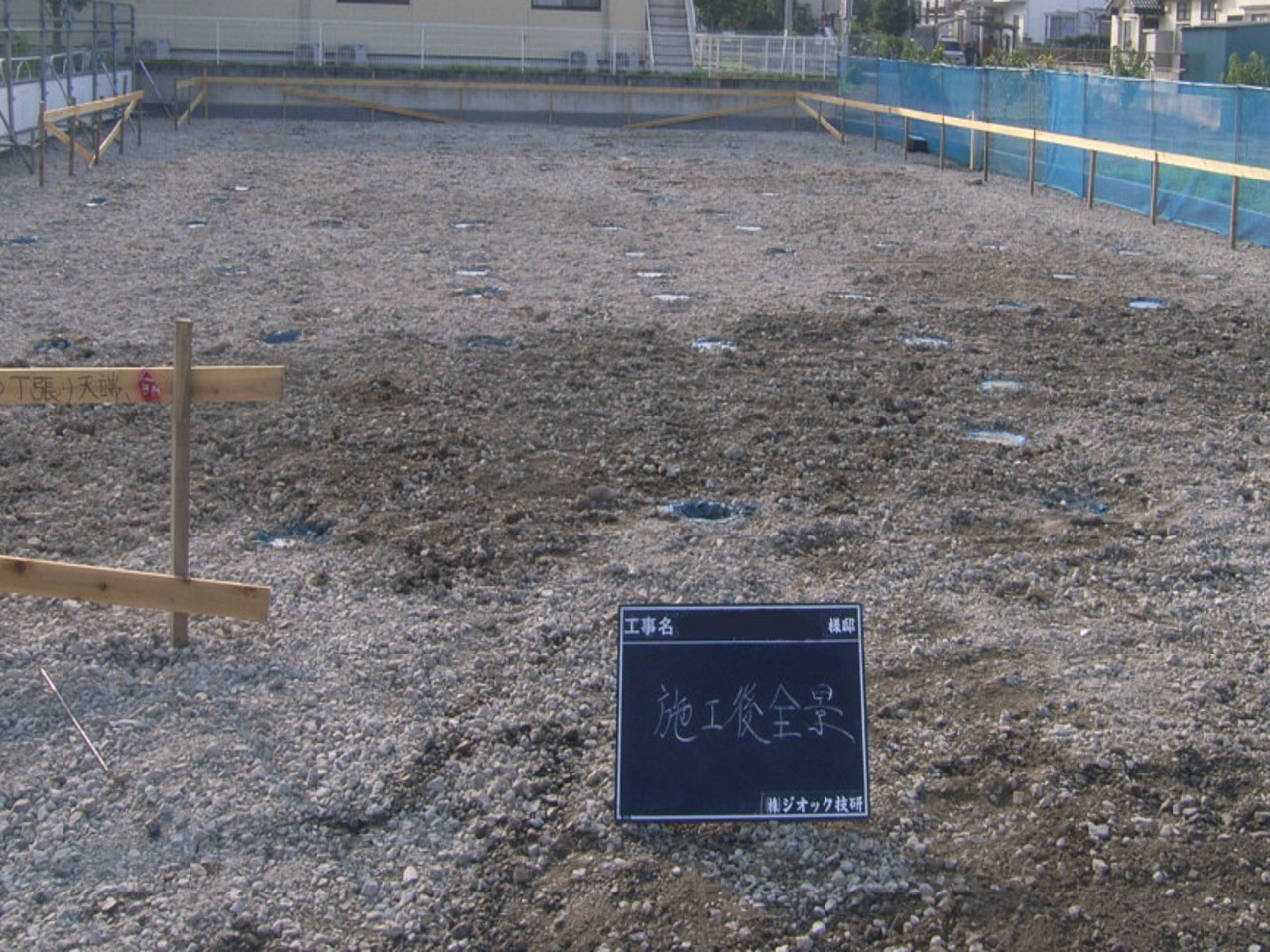

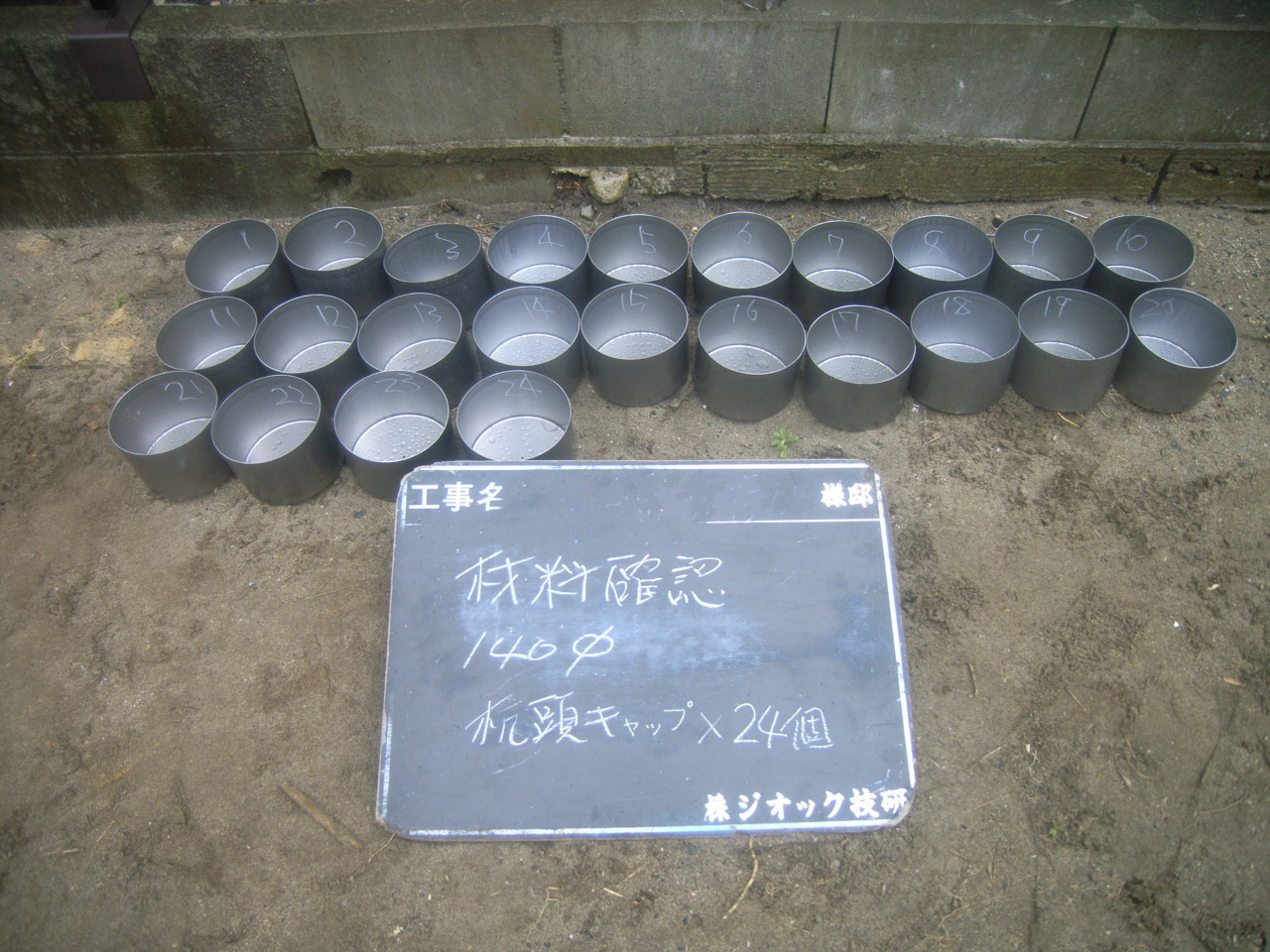

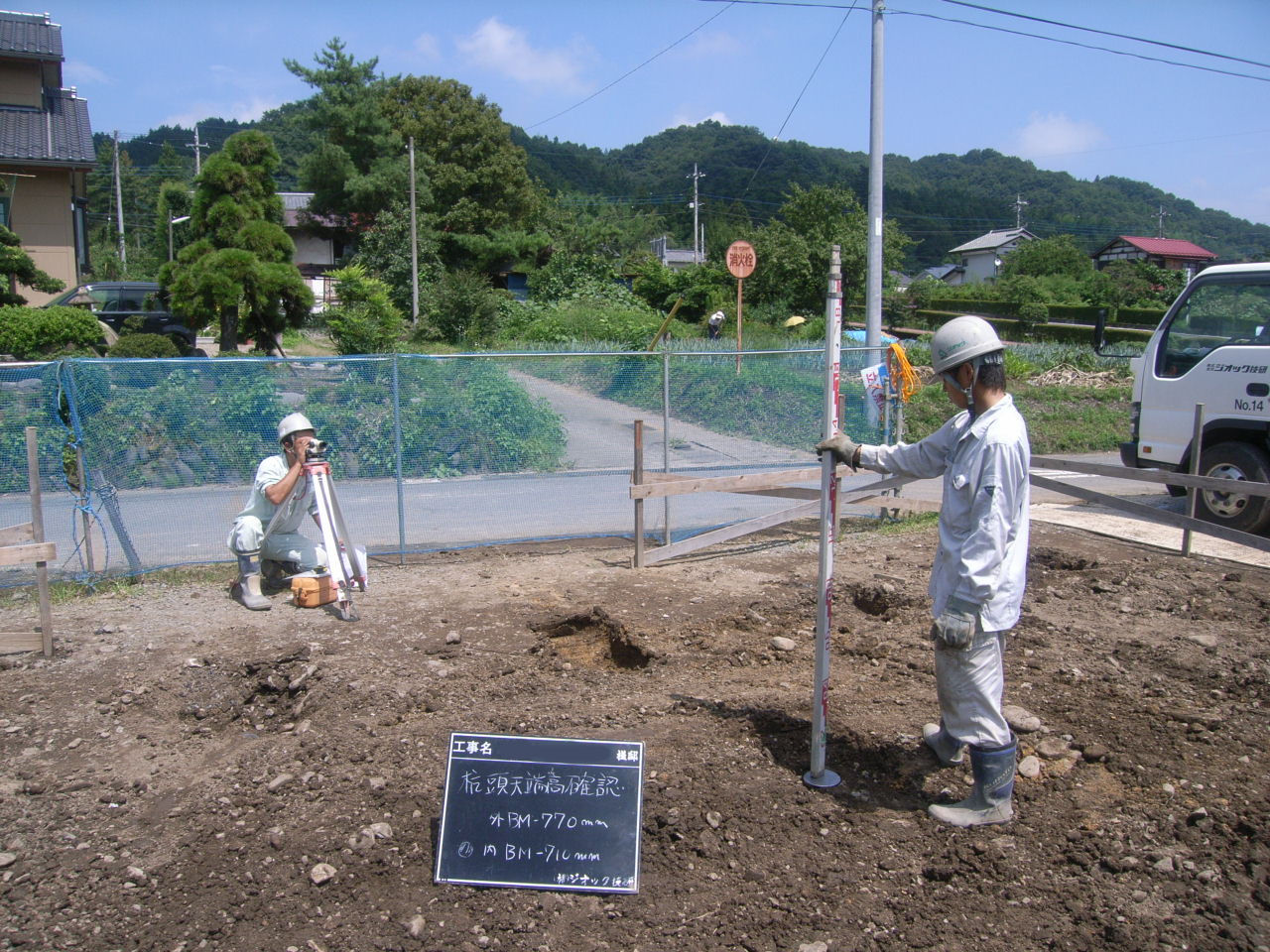

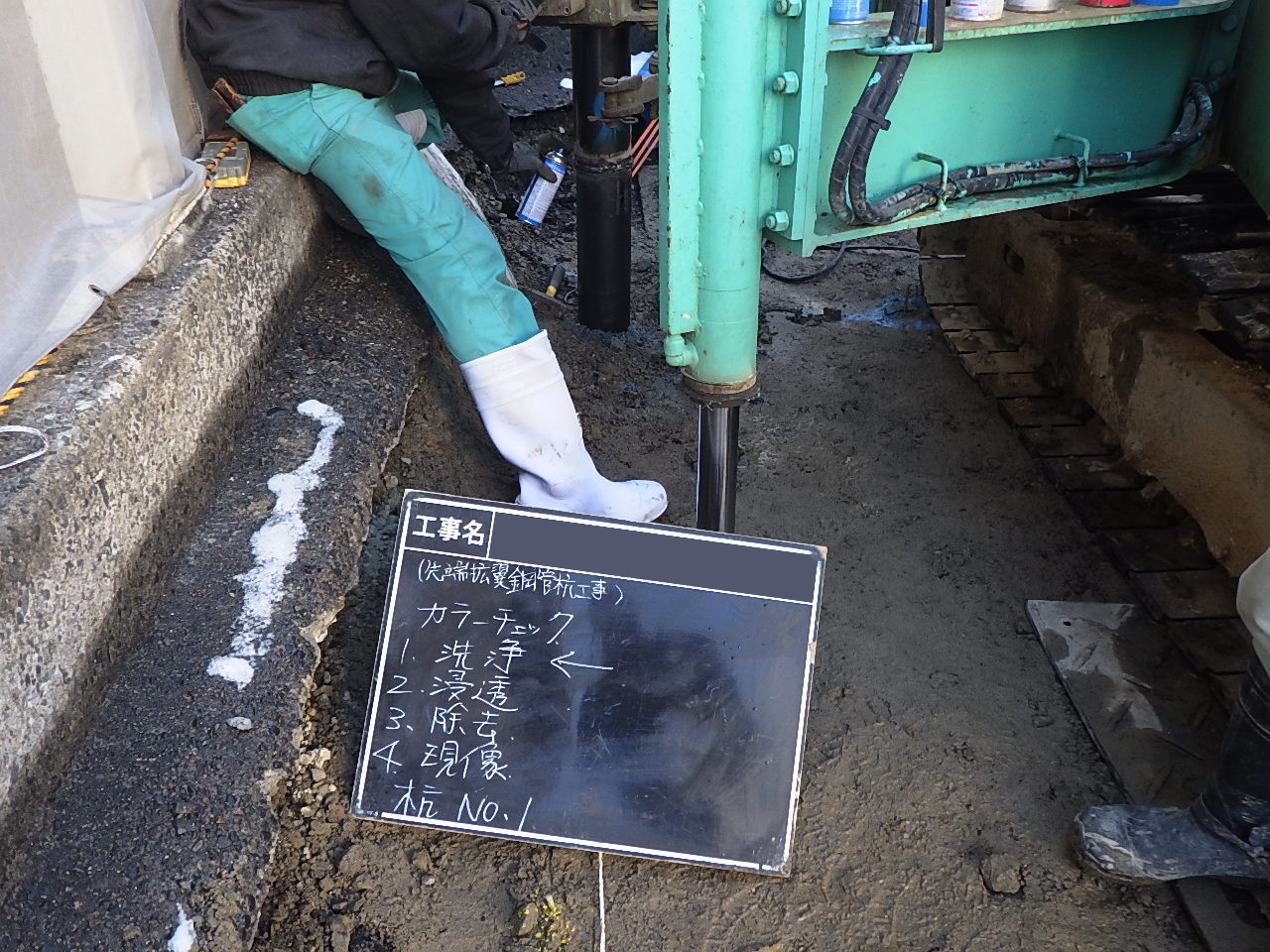

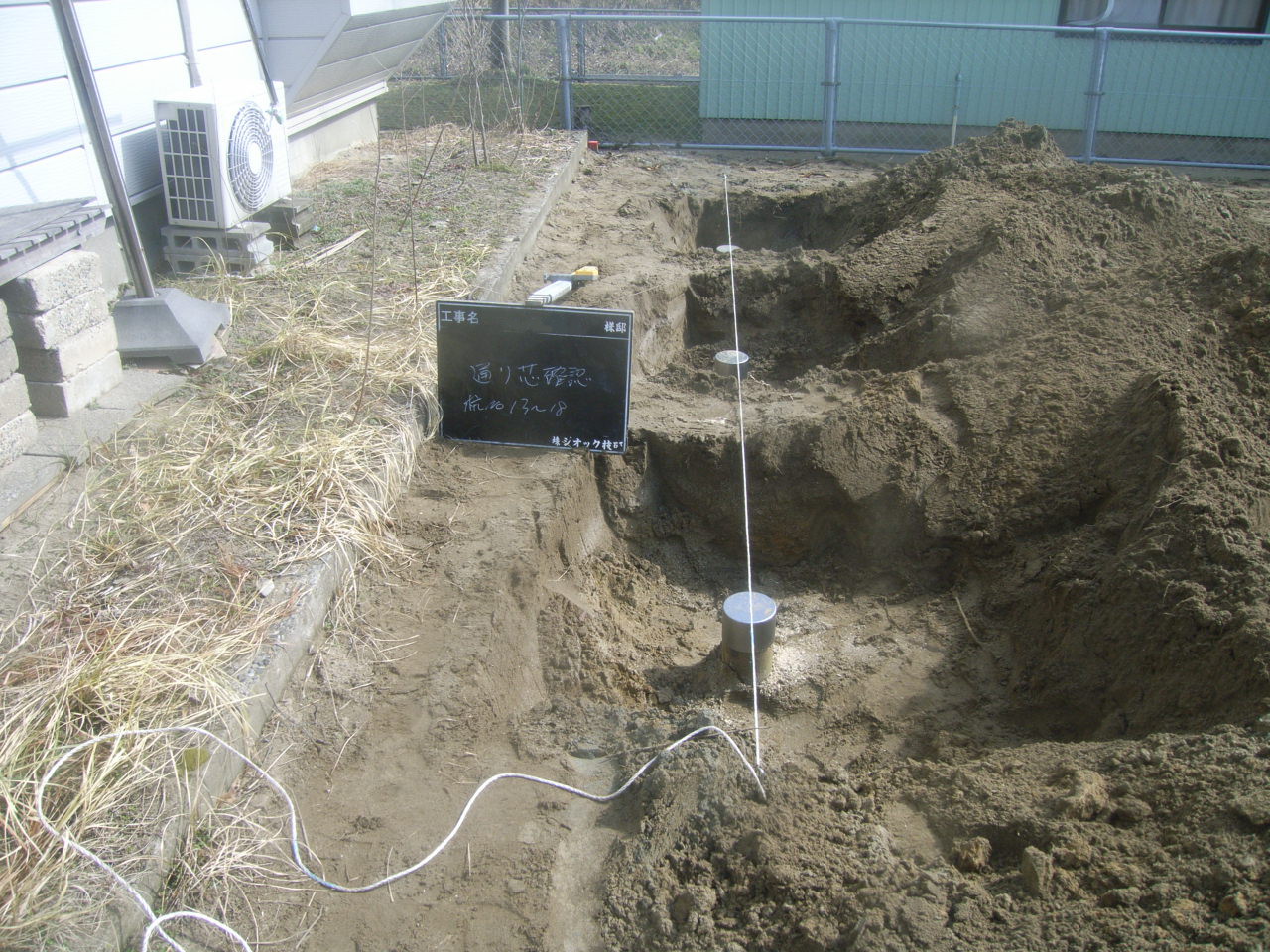

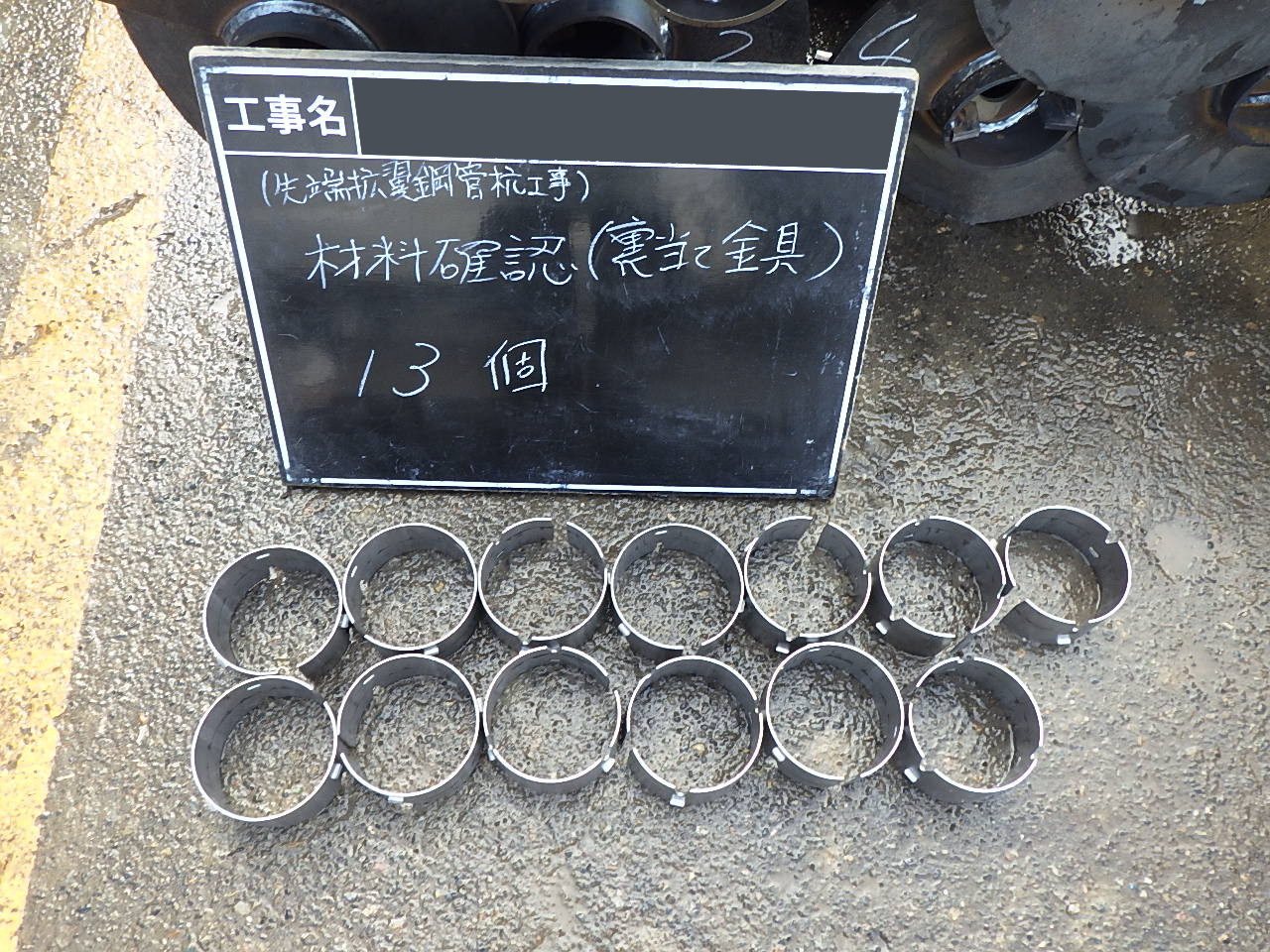

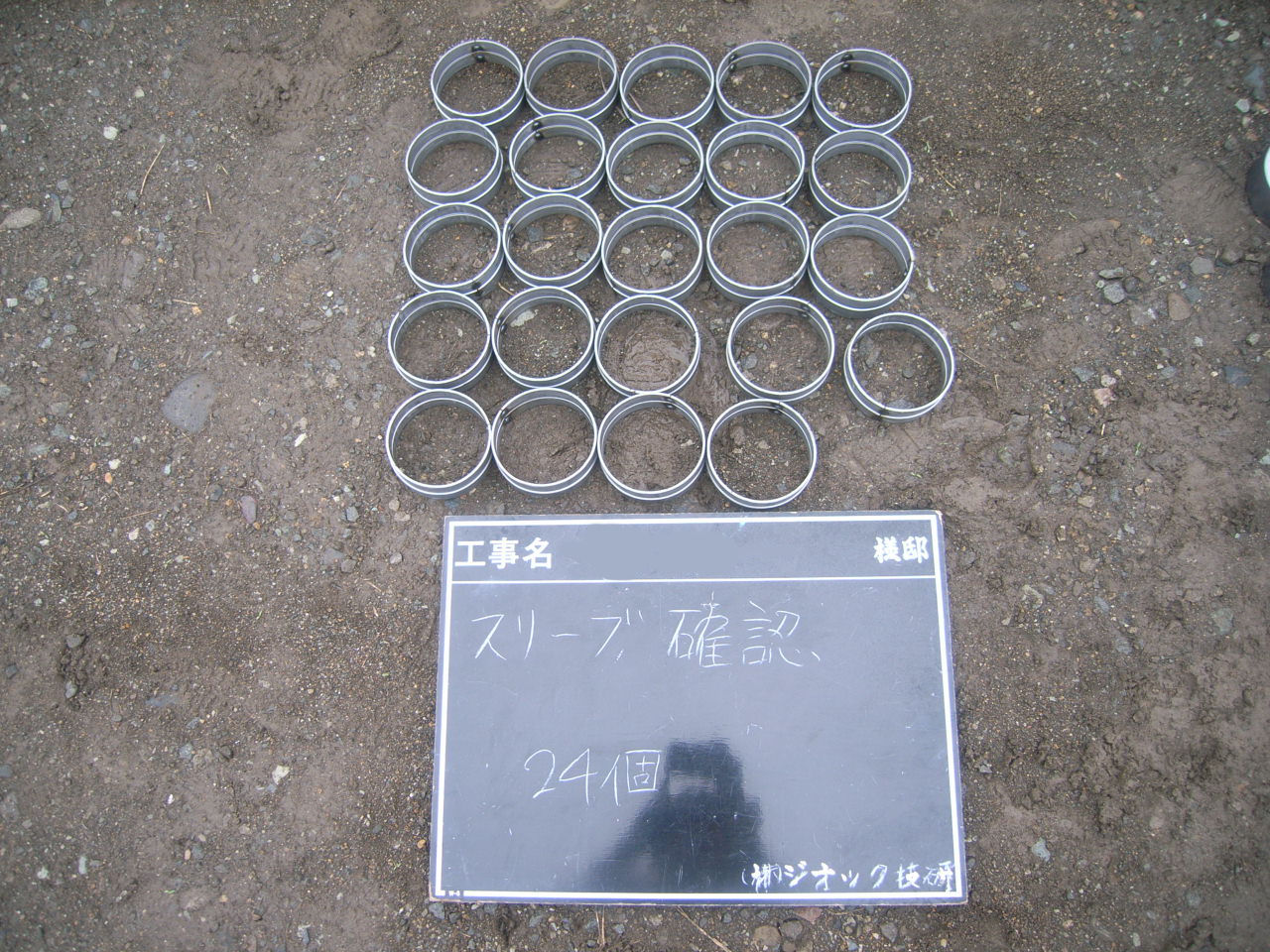

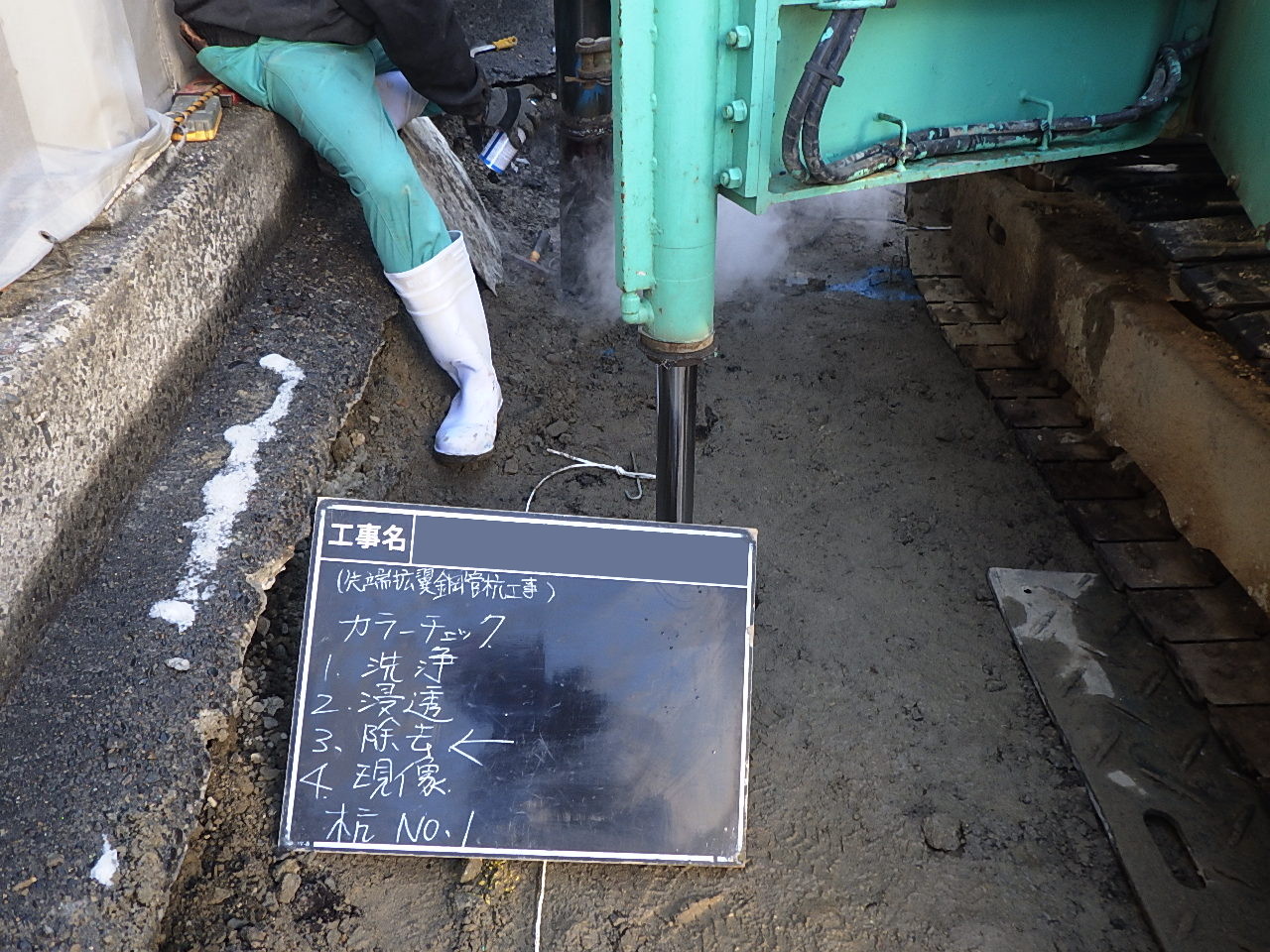

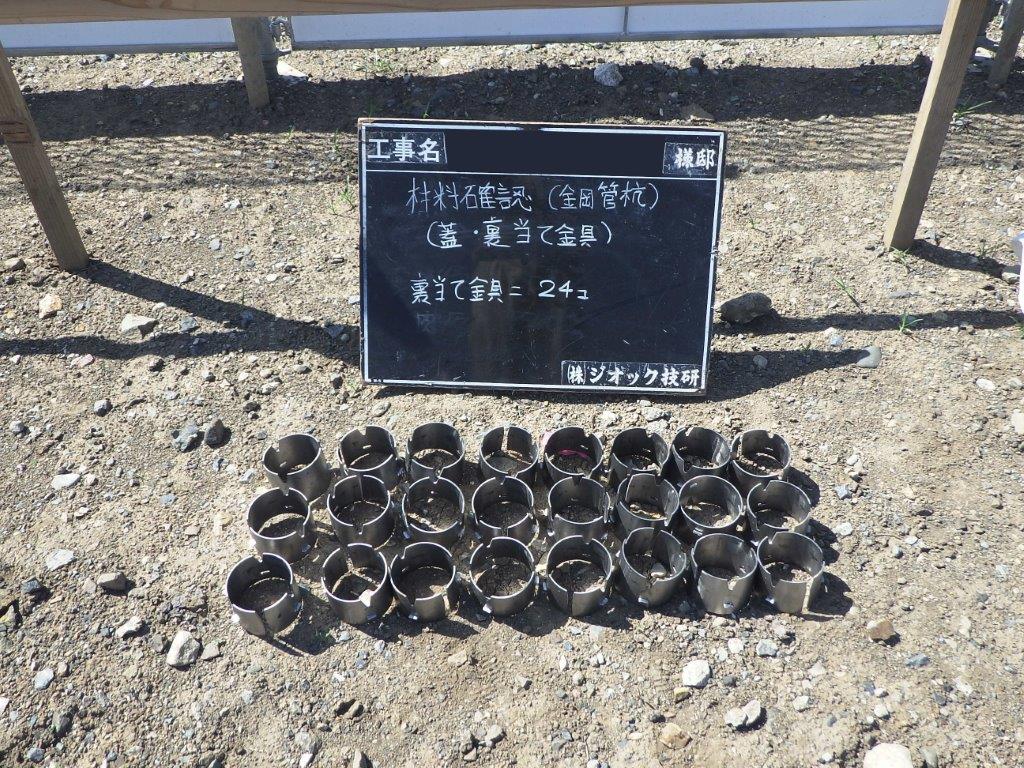

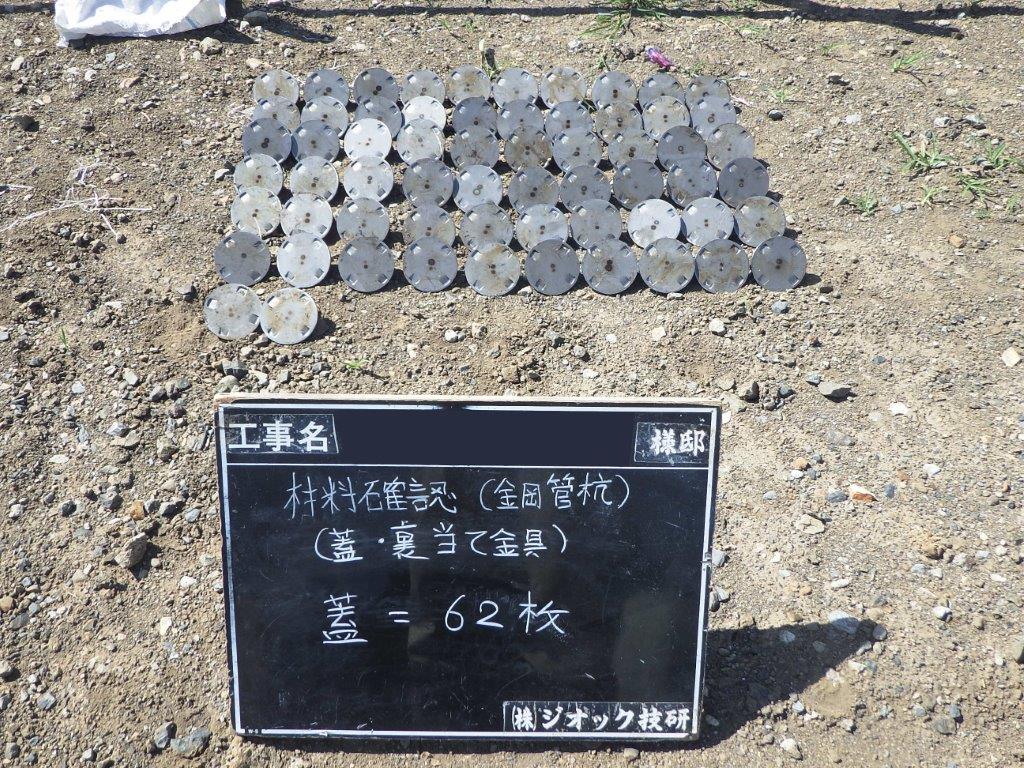

鋼管杭

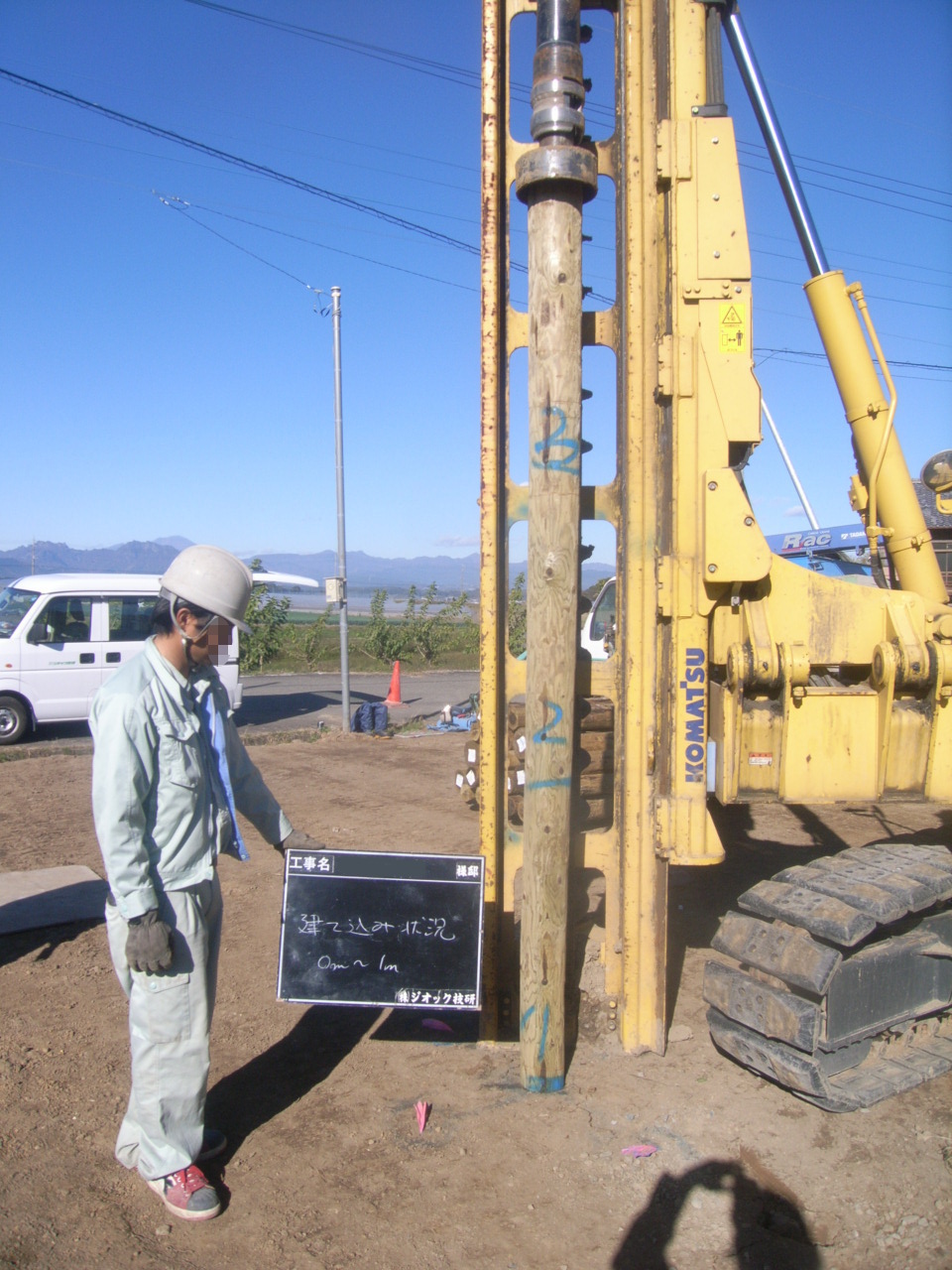

軟弱な地盤に鋼管杭を施工して、建物の沈下を未然に防ぎます。杭材には小口径の鋼管杭を用いて、地盤の条件にあった杭径・杭長の選択が可能です。住宅地など重機の搬入が困難な現場でも、機械・機材をコンパクトに改良したため、搬入及び施工がスムーズで経済的です。

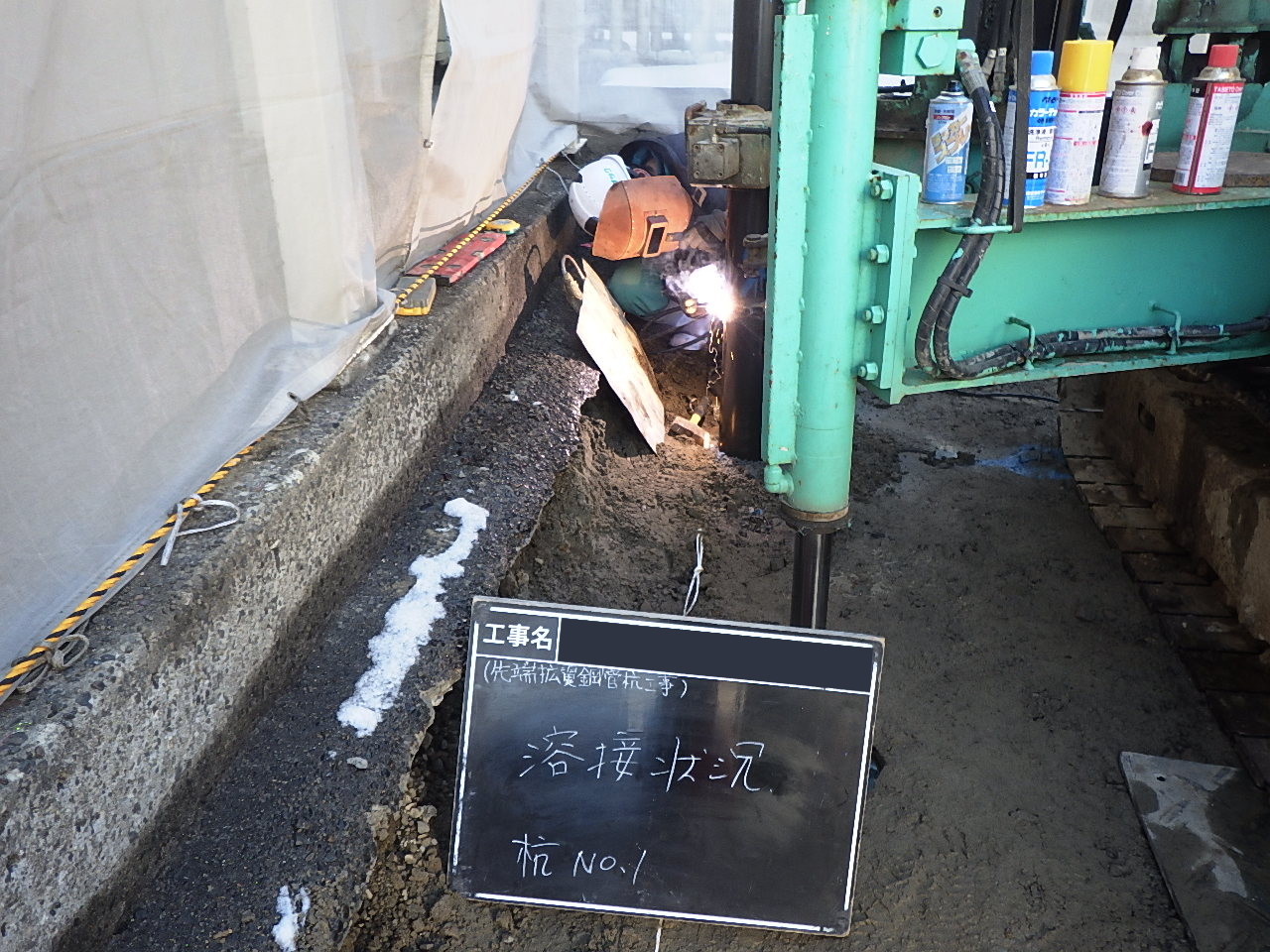

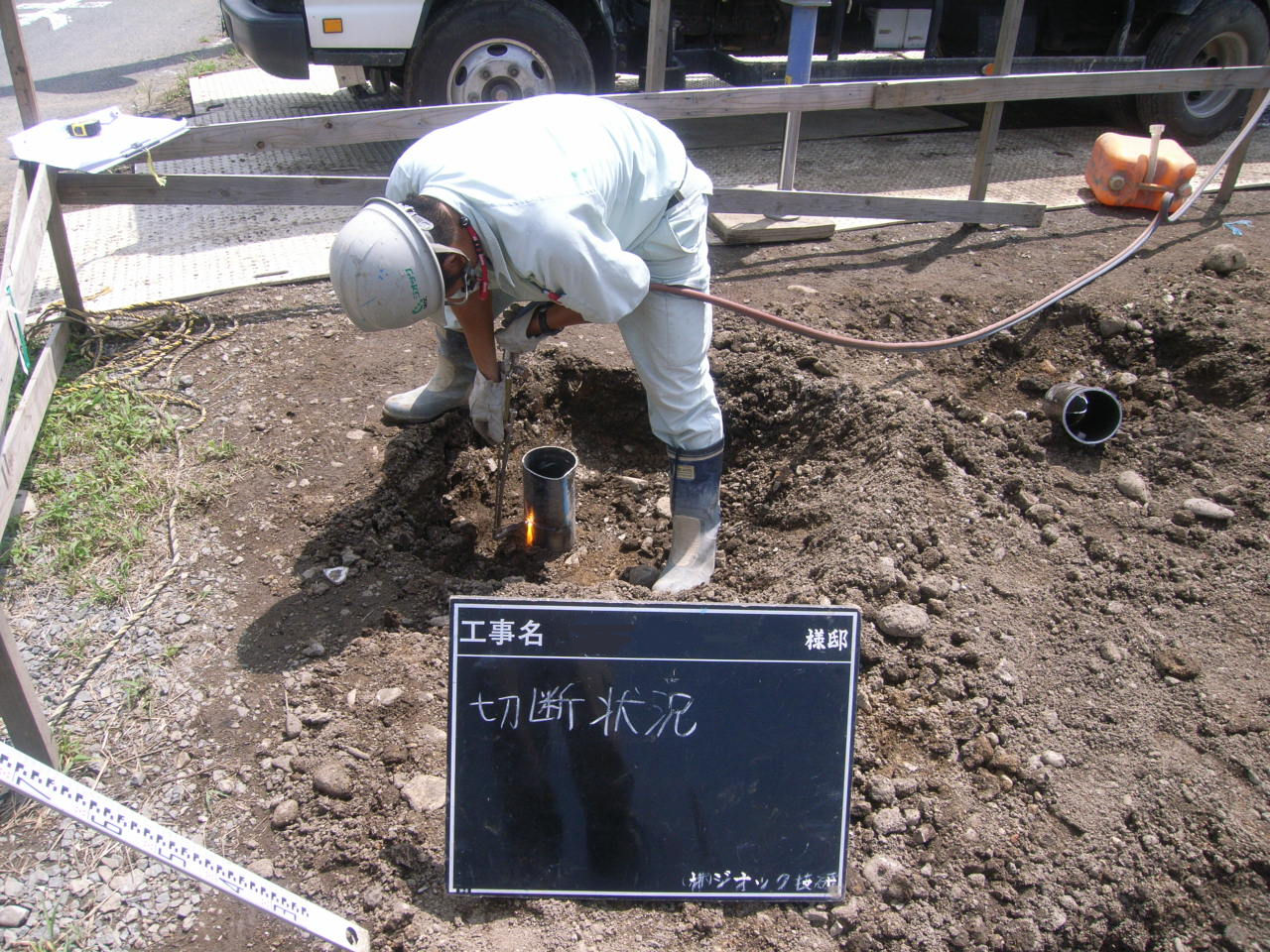

鋼管杭が強い打ち込み力に耐えられるので、多少の地中障害物は排除・貫通し、所定の支持層まで達することができます。溶接による鋼管杭の継ぎ足しや切断ができるので、杭長の変化に容易に対応ができ、信頼性の高い施工ができます。小さい面積に大きな荷重が作用する構造物の基礎杭に効果的です。鋼材の運搬・取扱いが容易で、しかも短期施工が可能なため、工期の短縮と工事費用の削減ができます。

ただし、改良深度内に水位があって混合撹拌が困難な場合、改良範囲が隣地または道路際まであり、境界ブロックや隣家、道路等に影響がある場合は適用しません。原地盤を改良するため排出土は少なくてすみます。

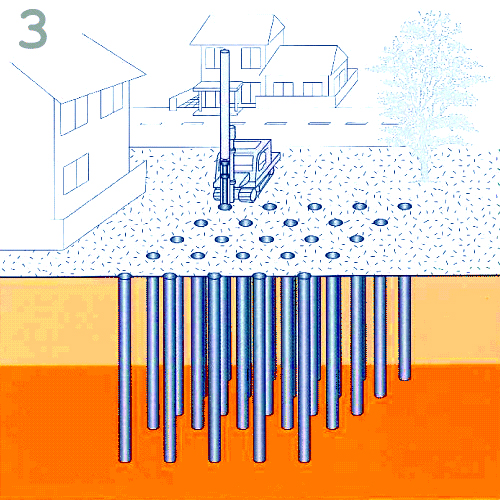

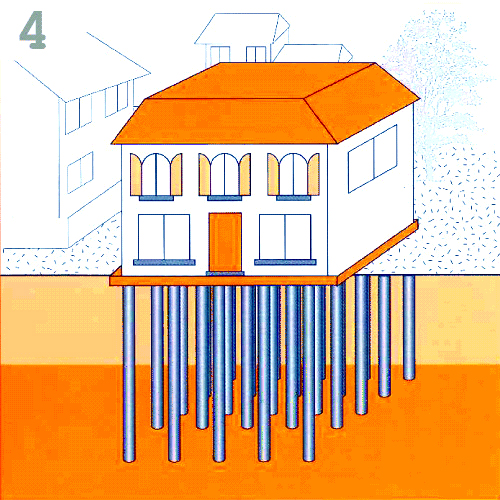

工法のイメージ・鋼管杭

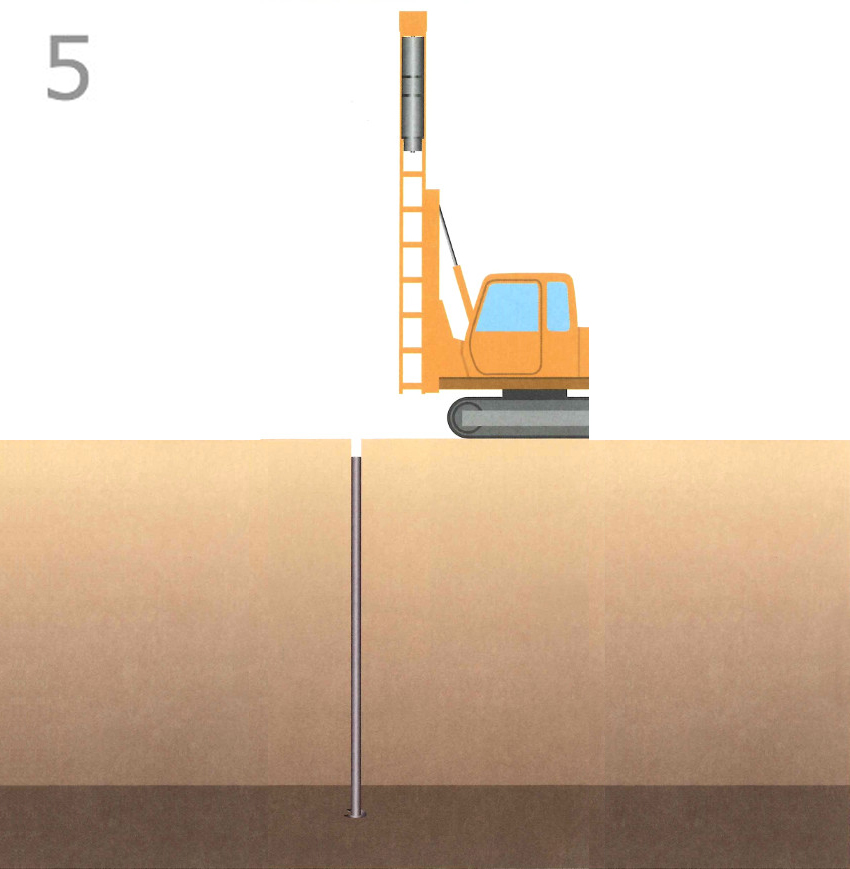

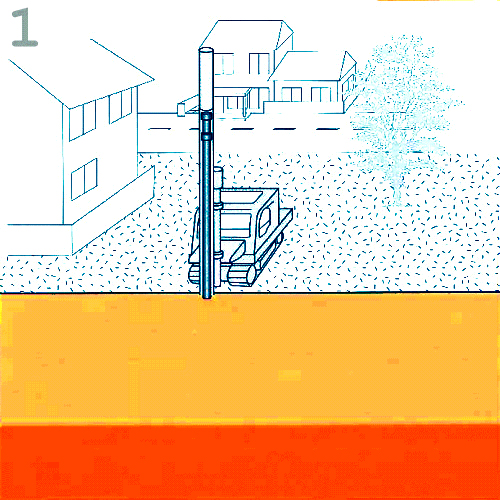

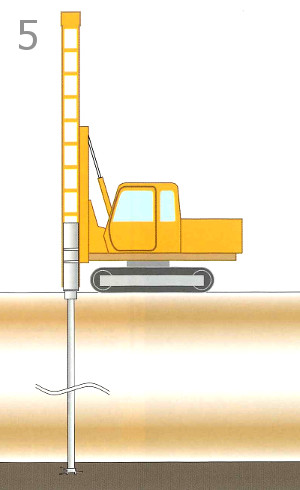

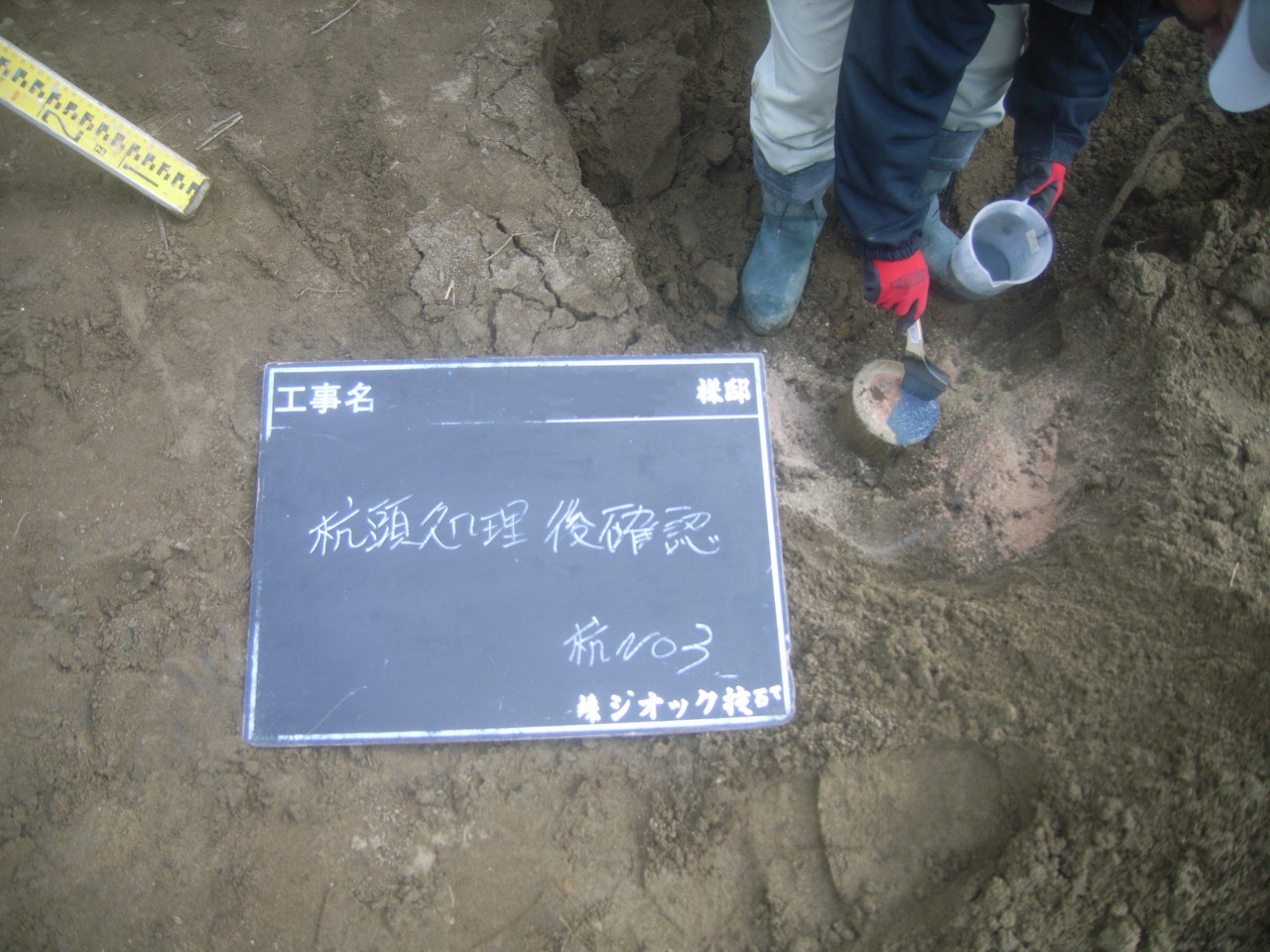

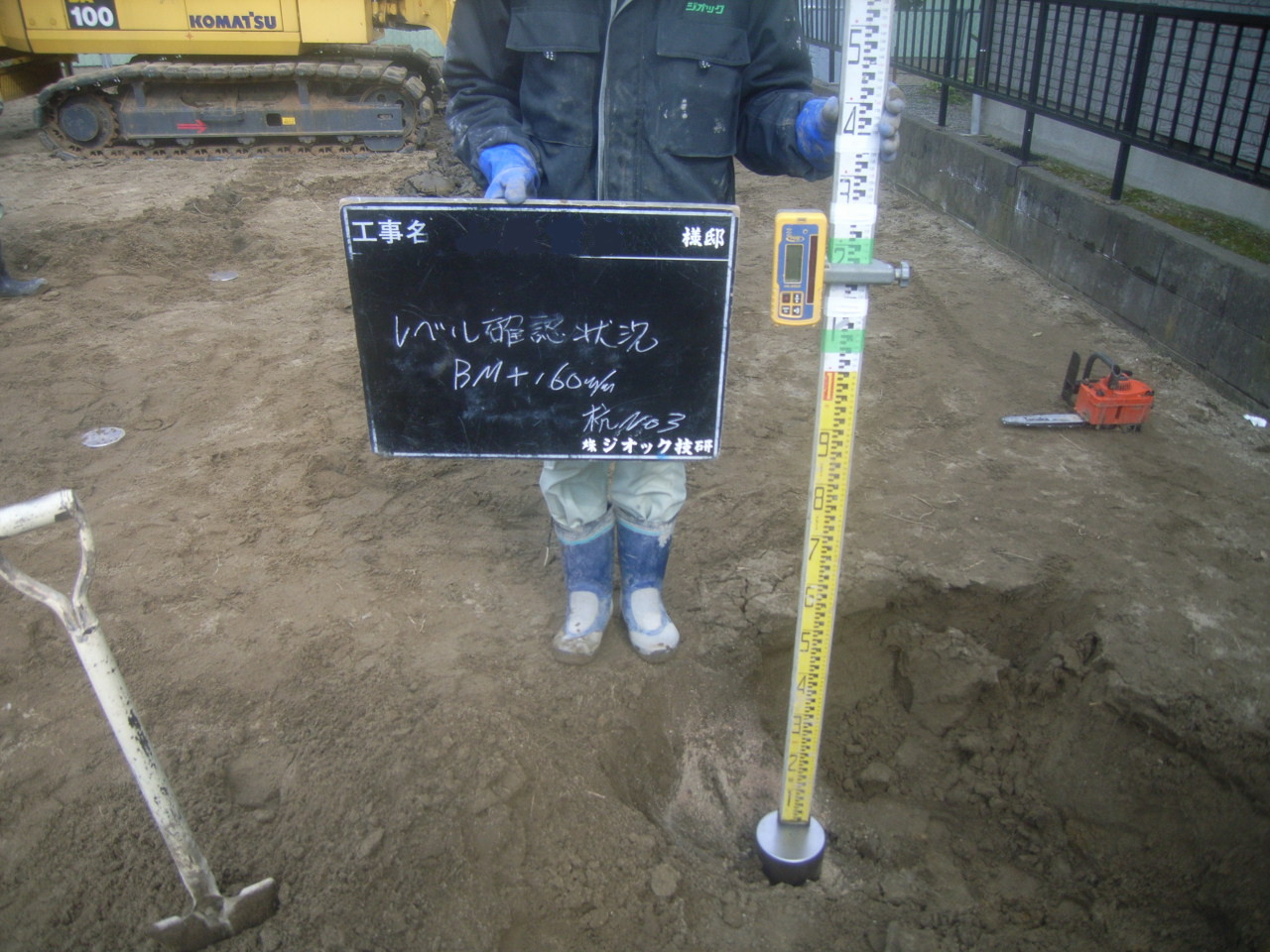

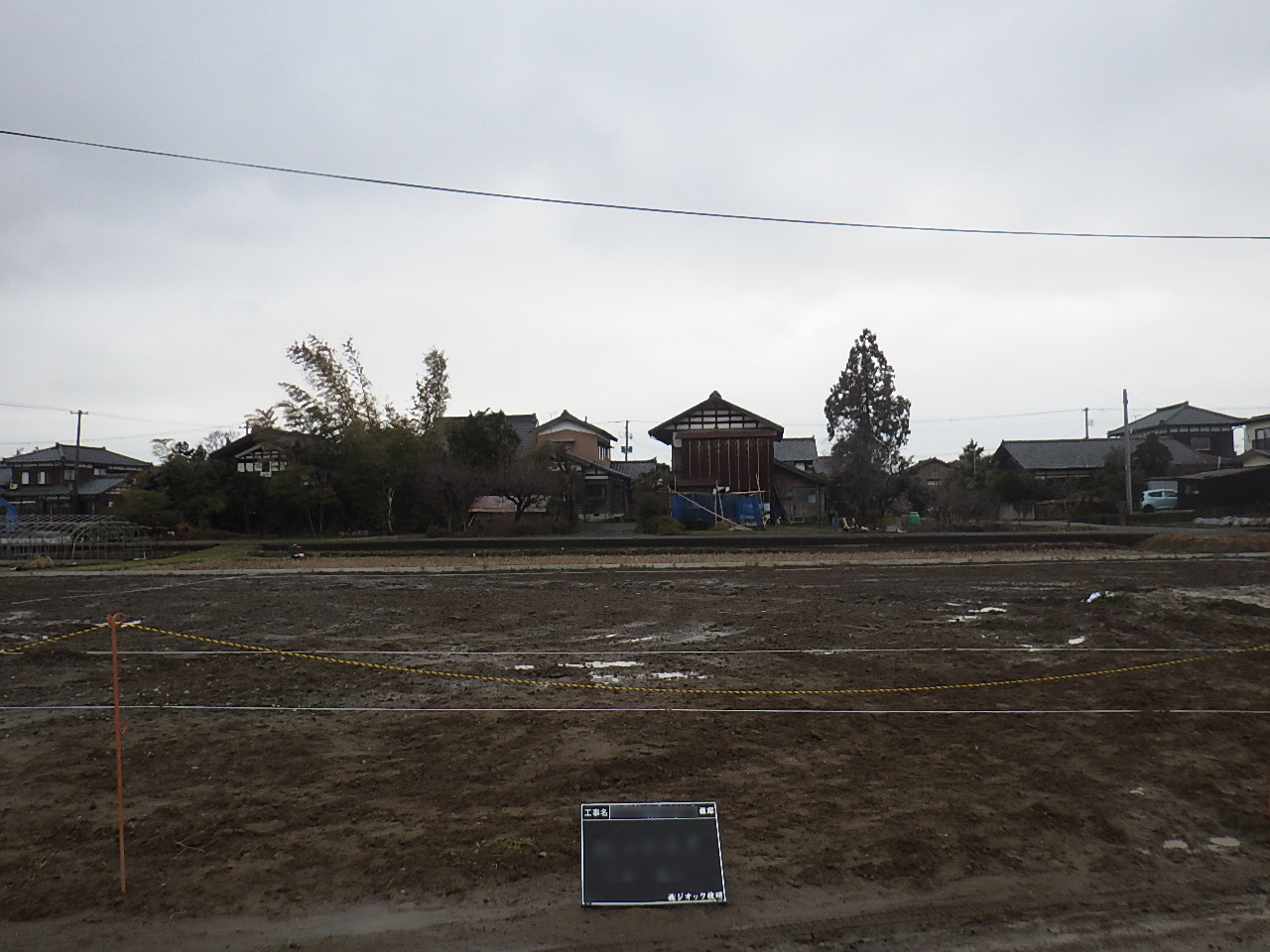

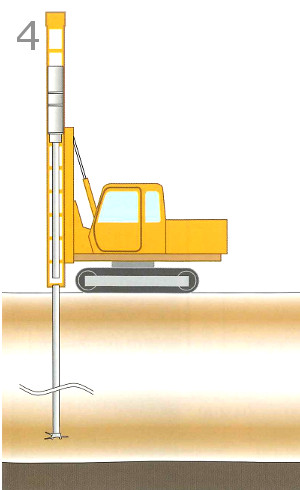

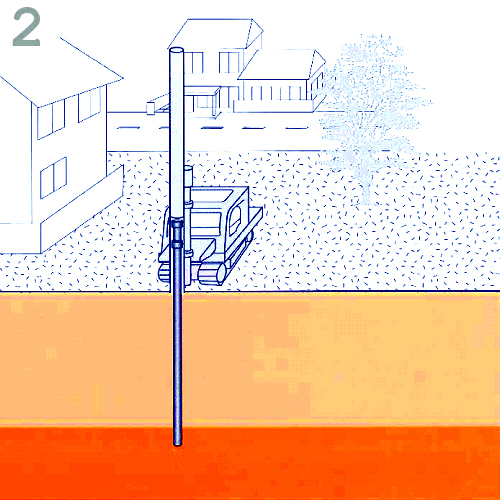

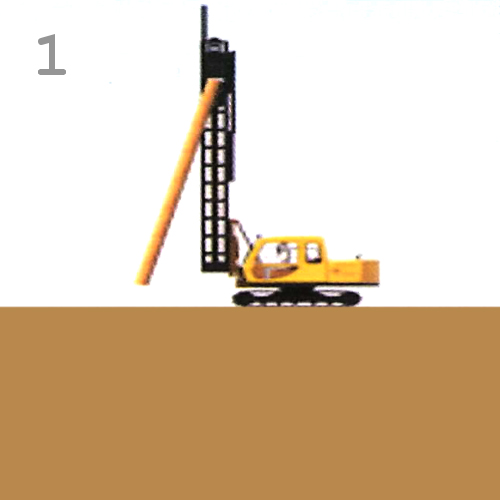

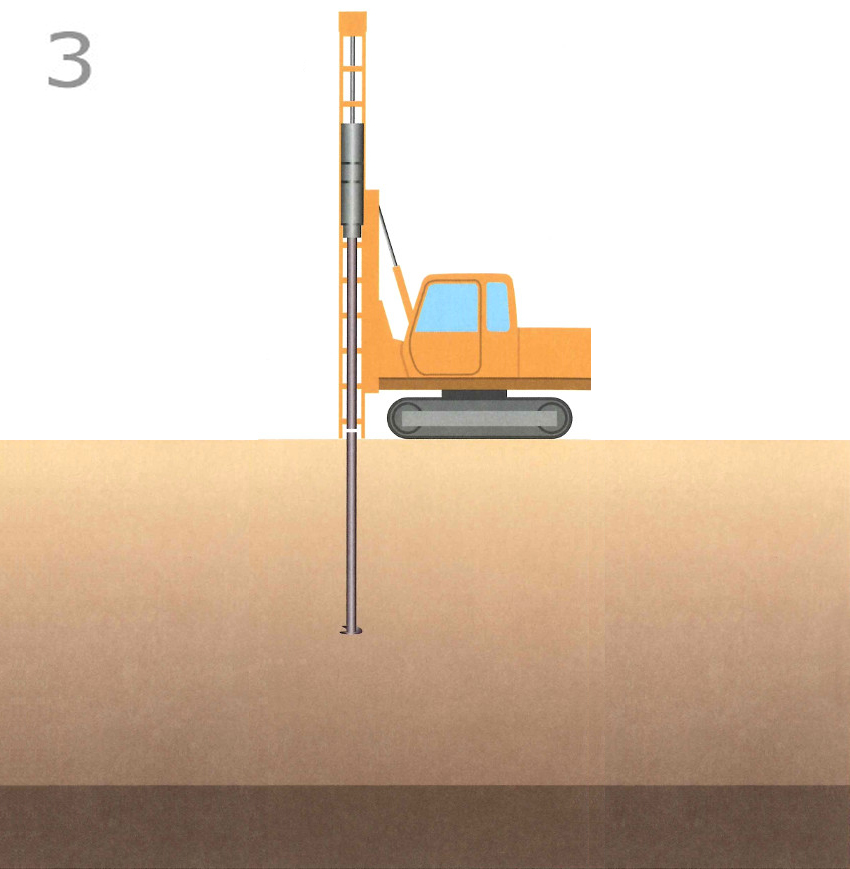

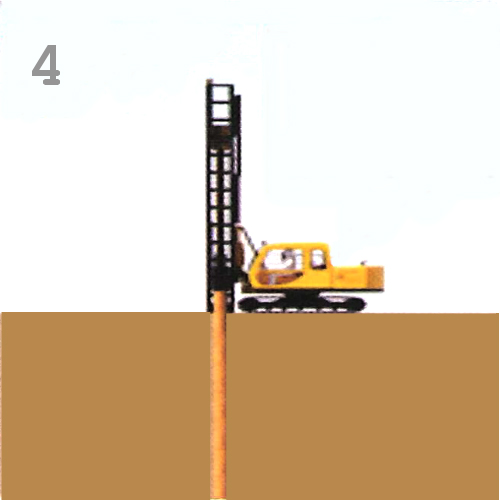

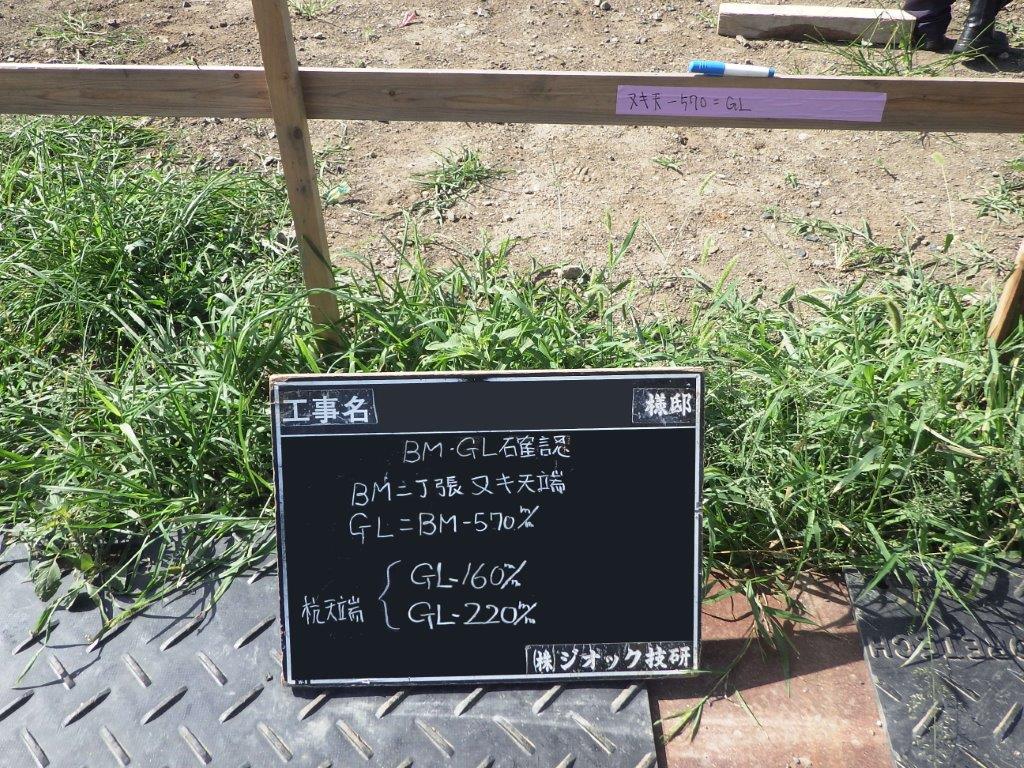

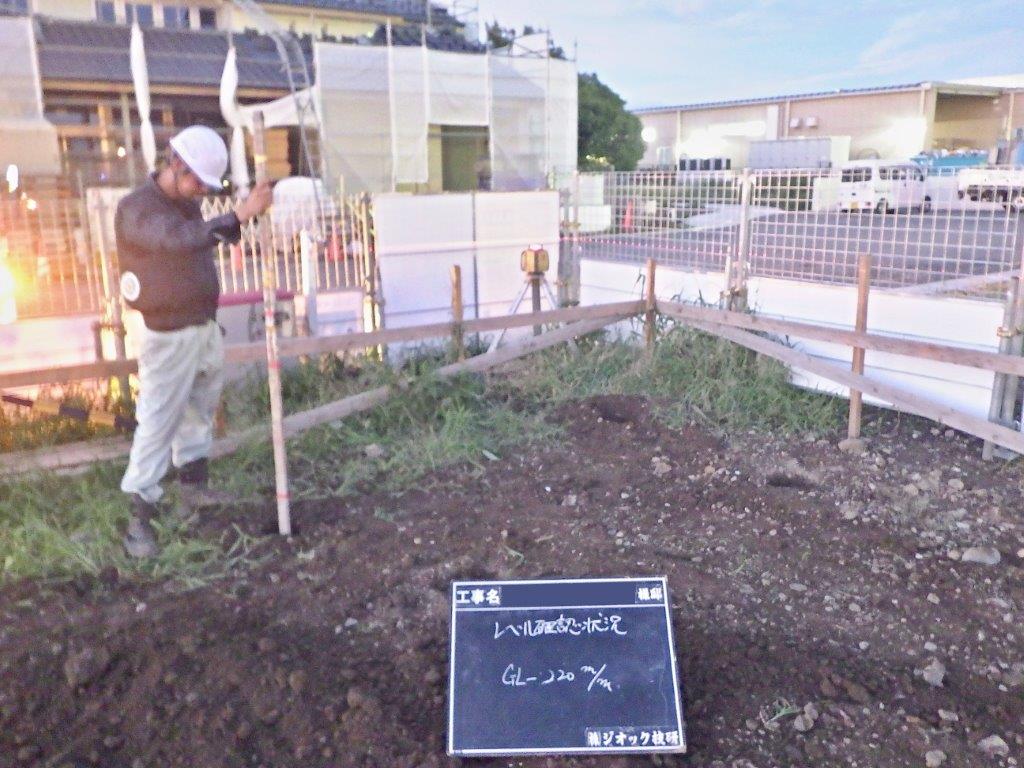

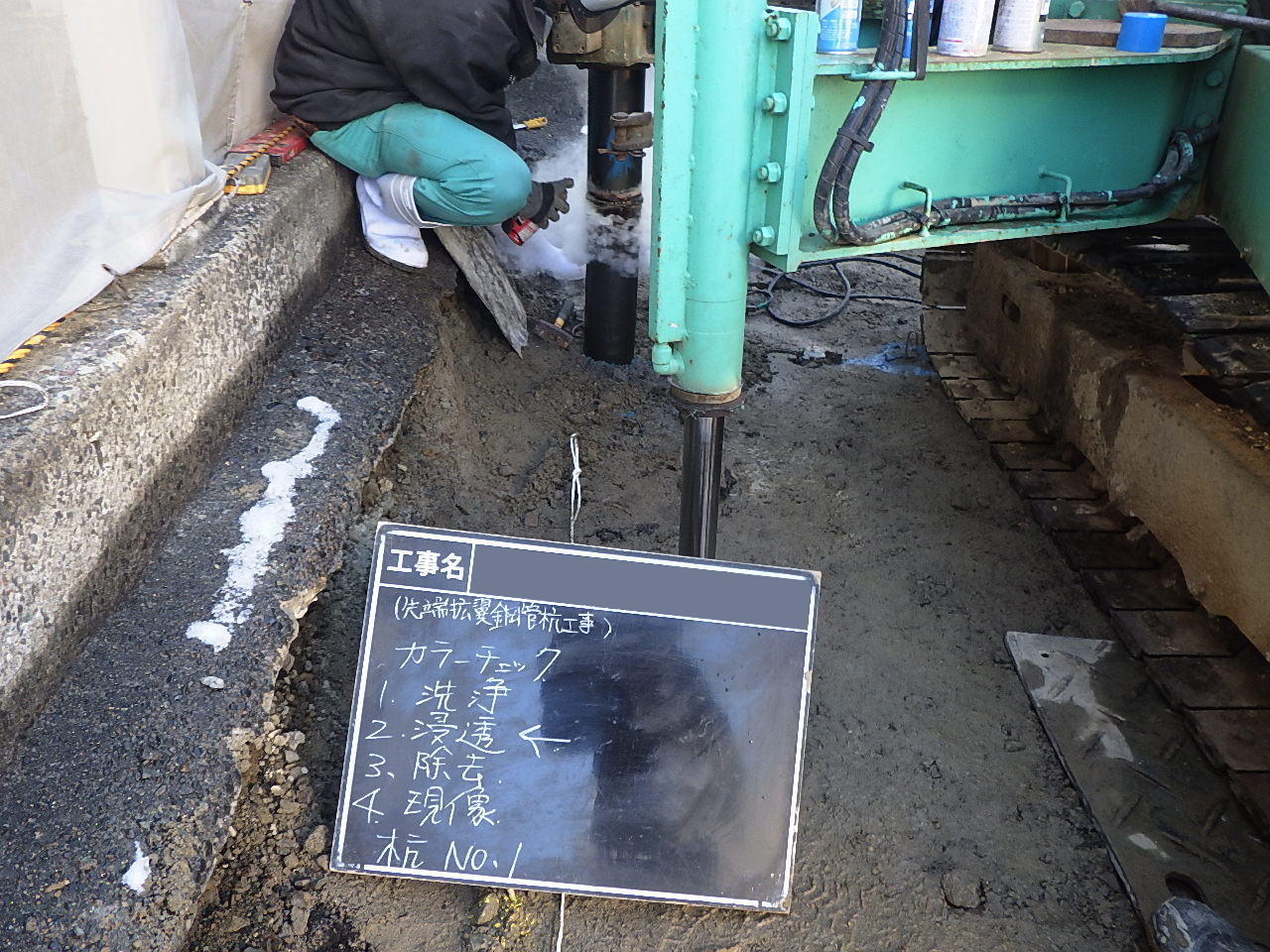

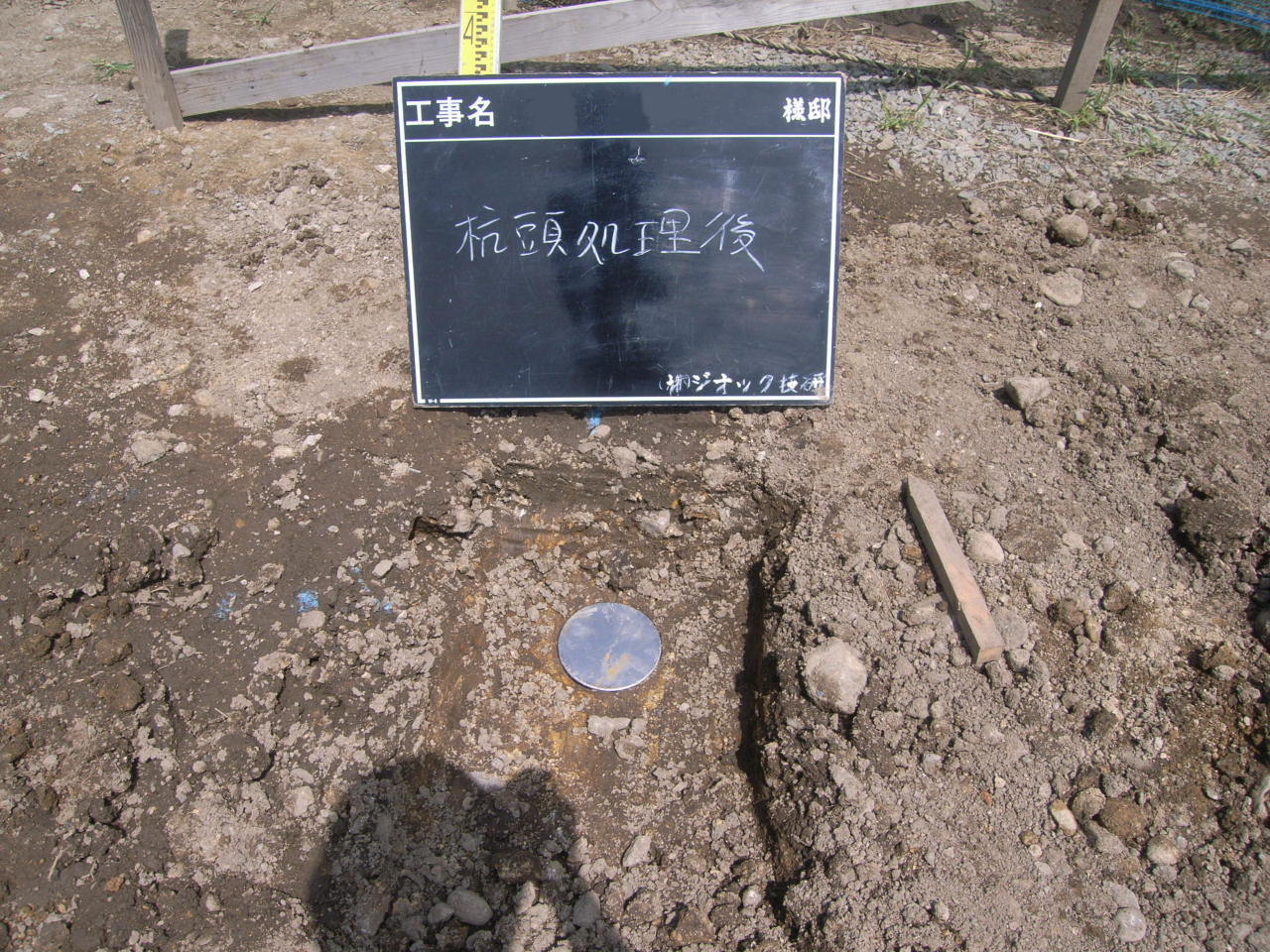

工法の手順・鋼管杭

DM(ダブルメタル)工法
(一財)日本建築総合試験所 建築技術性能証明
GBRC 性能証明 第10-01号

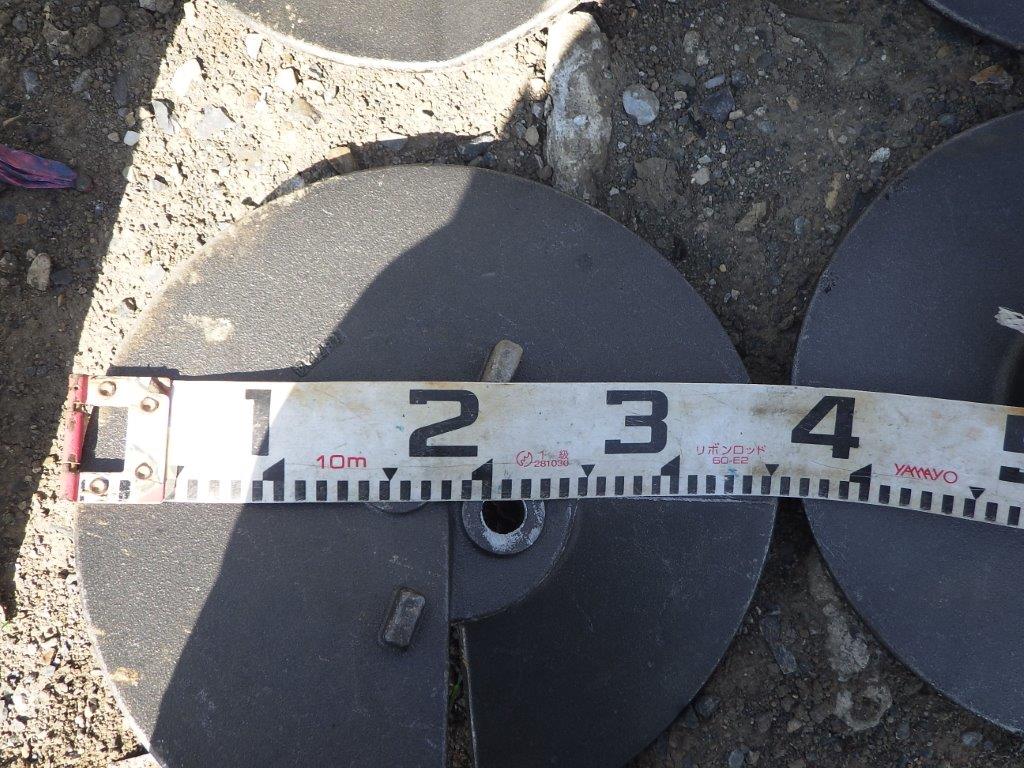

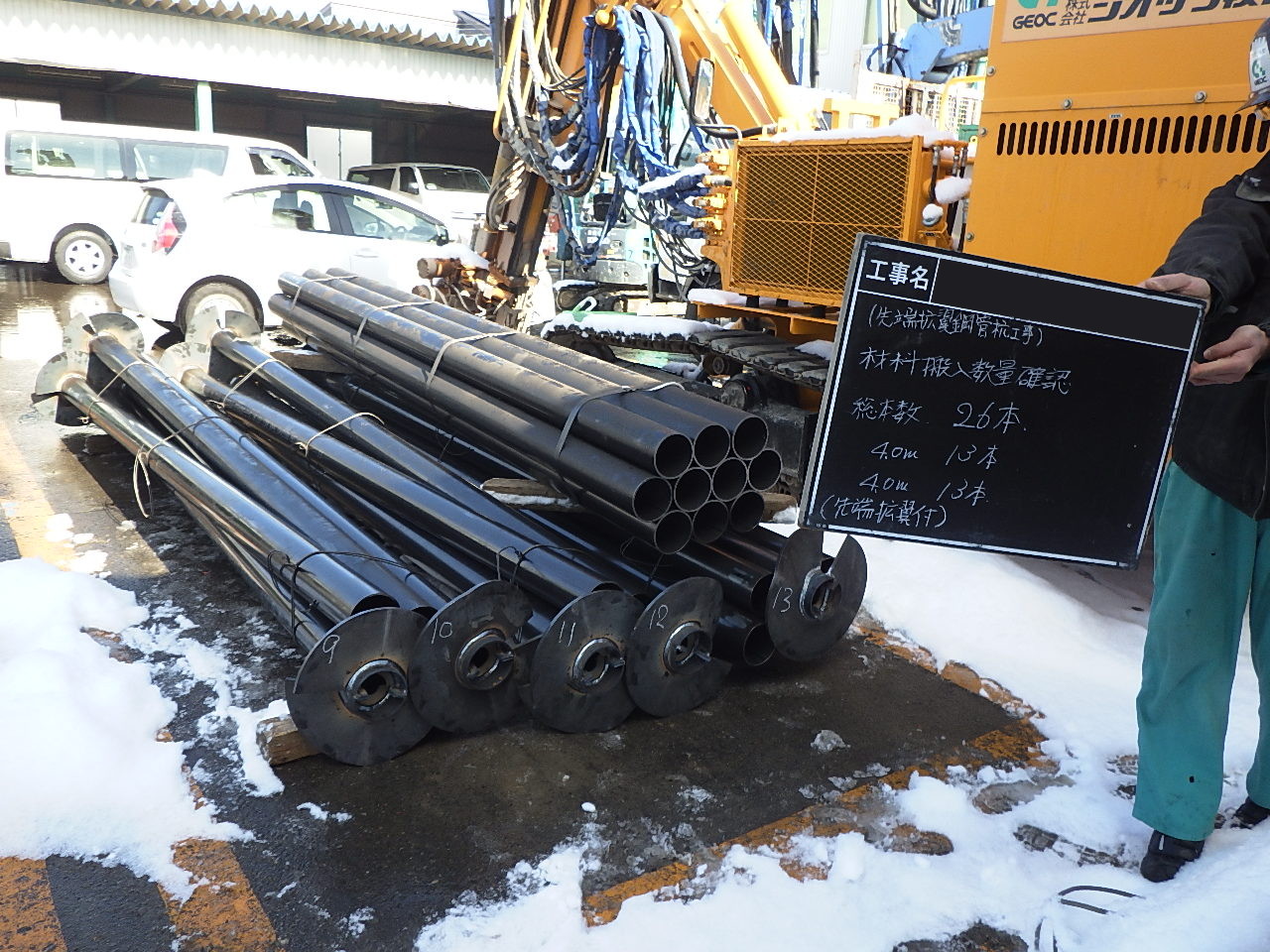

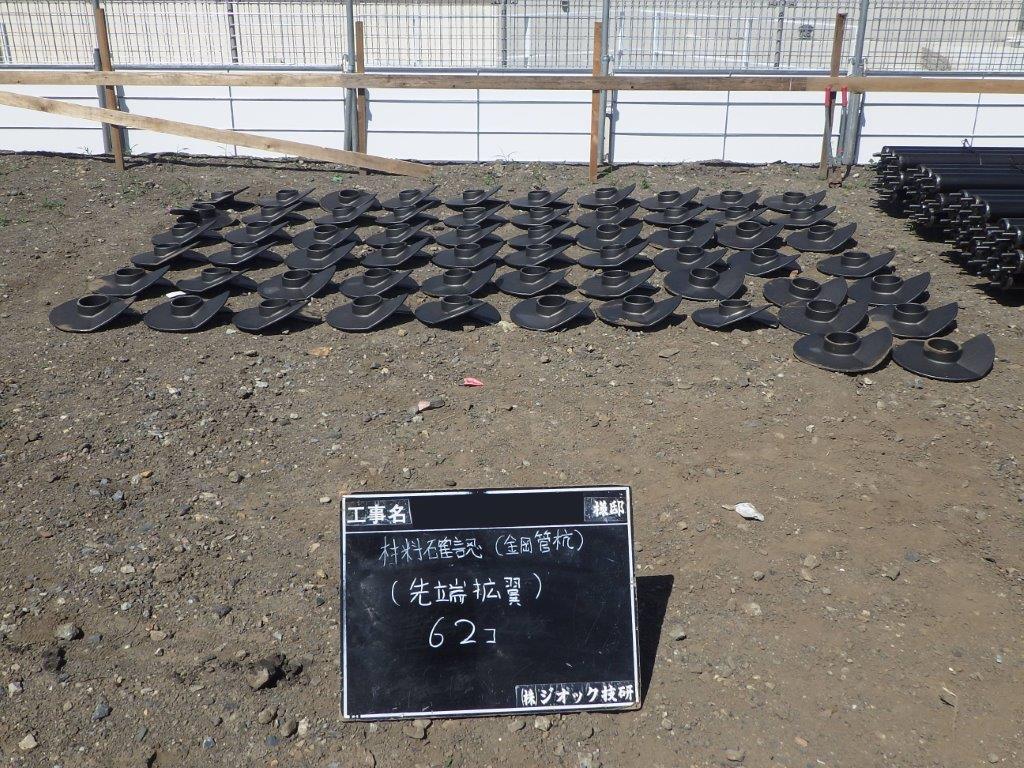

DM工法は、小ロ径鋼管先端部に鋼管径の3.0倍及び3.5倍程度の大きさの鋳物(ダクタイル鋳鉄)製の螺旋翼(先端翼)を取り付け、鋼管地盤補強材として使用する、(財)日本建築総合試験所の性能証明を受けた工法です。鋼管頭部に回転トルクを与えることによって、先端翼が地盤から推進力を受け、地上部には無排土の状態で回転貫入します。鋼管地盤補強材の構造として、先端部は先端翼によって閉塞しており、鋼管と先端翼とをボルトで接合するので、鋼管との溶接強度が支持力を制限しません。また鋳物の特長を利用して先端翼の根元と端部で厚さを変えており、地盤支持力を効率よく受ける構造となっています。

先端翼は鋳物製で、鋼製より製造コストを抑えており、また取り外して運搬できるため、従来工法より輸送コストも削減できます。素材から施工まで、あらゆる場面でコストを見直し、高性能低コストを実現しました。

このDM工法は低騒音・低振動での施工が可能であり、セメント系地盤補強工法のようにセメントミルクを使用しないので排土処理は不要。 DM工法はまさに時代のニーズから生まれた環境にやさしい優れた工法です。

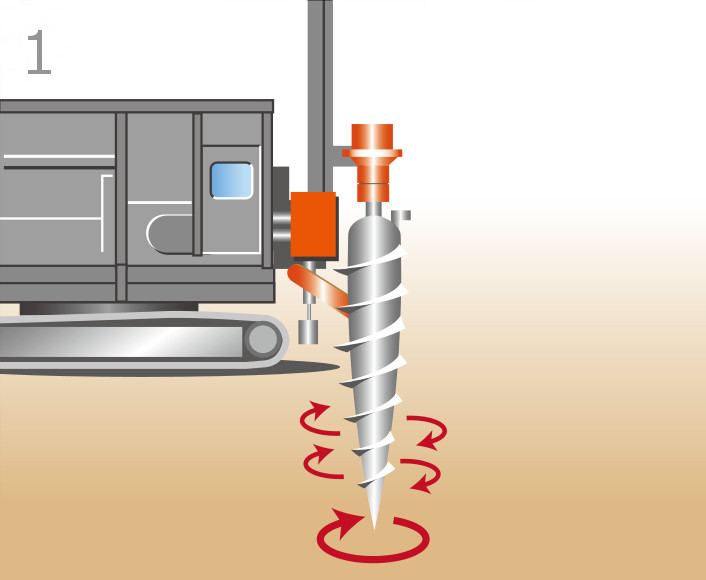

工法のイメージ・DM杭工法

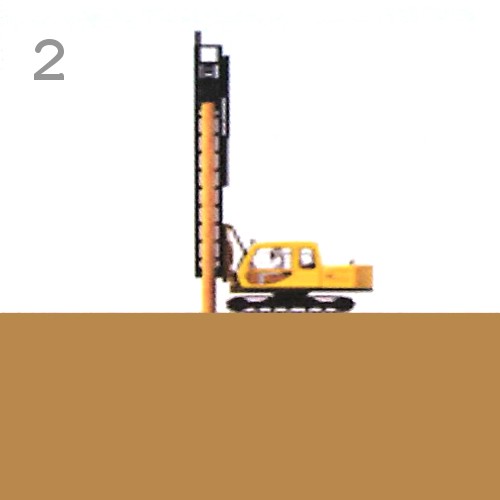

工法の手順・DM杭工法

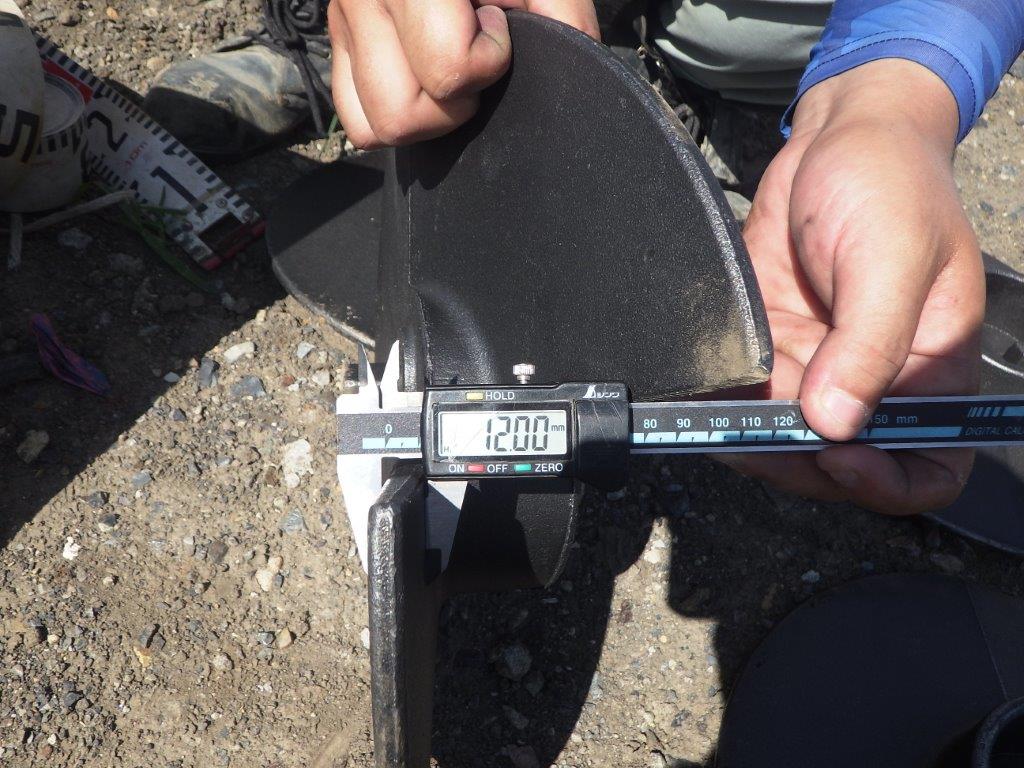

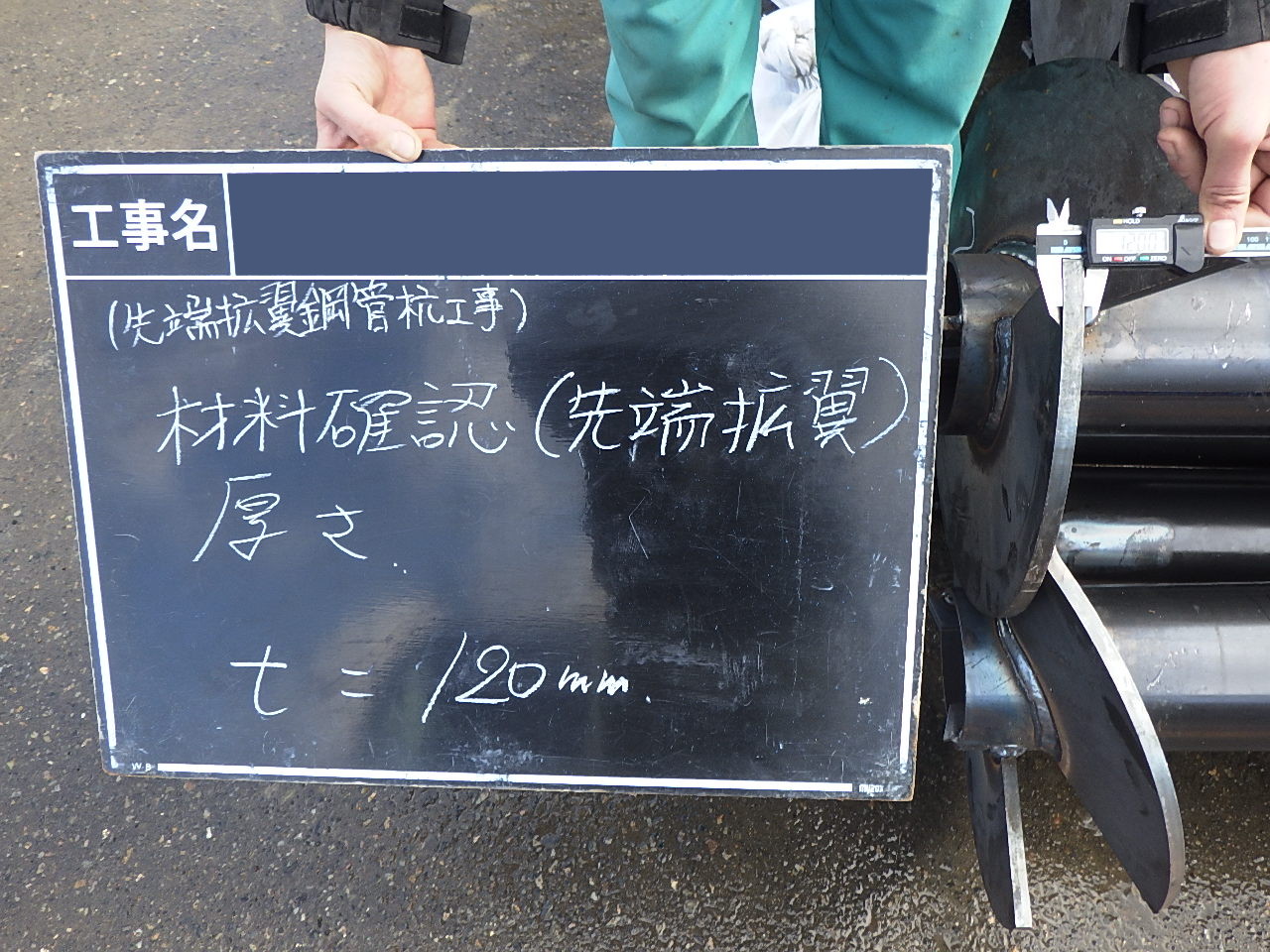

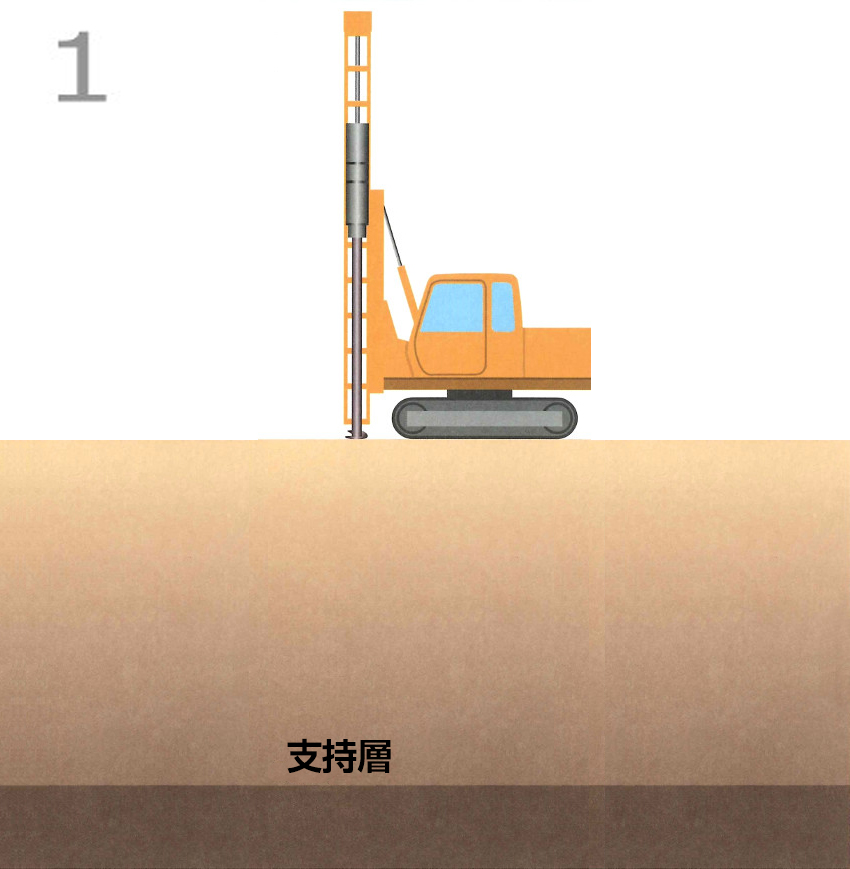

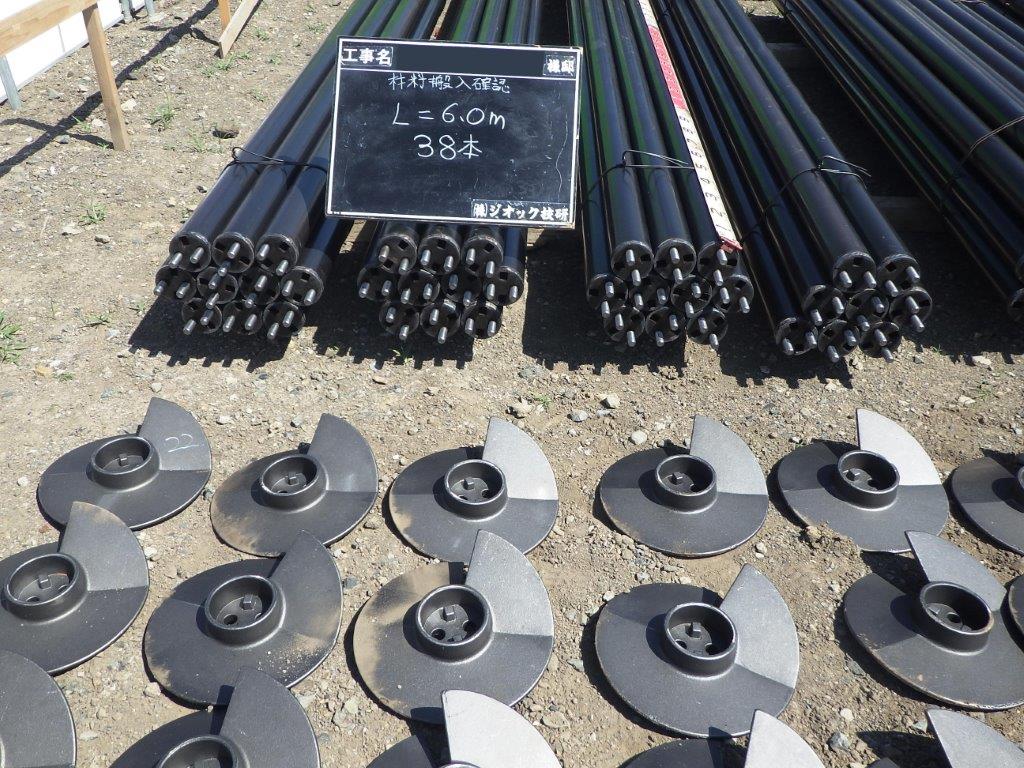

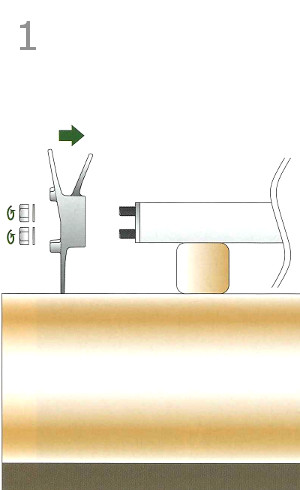

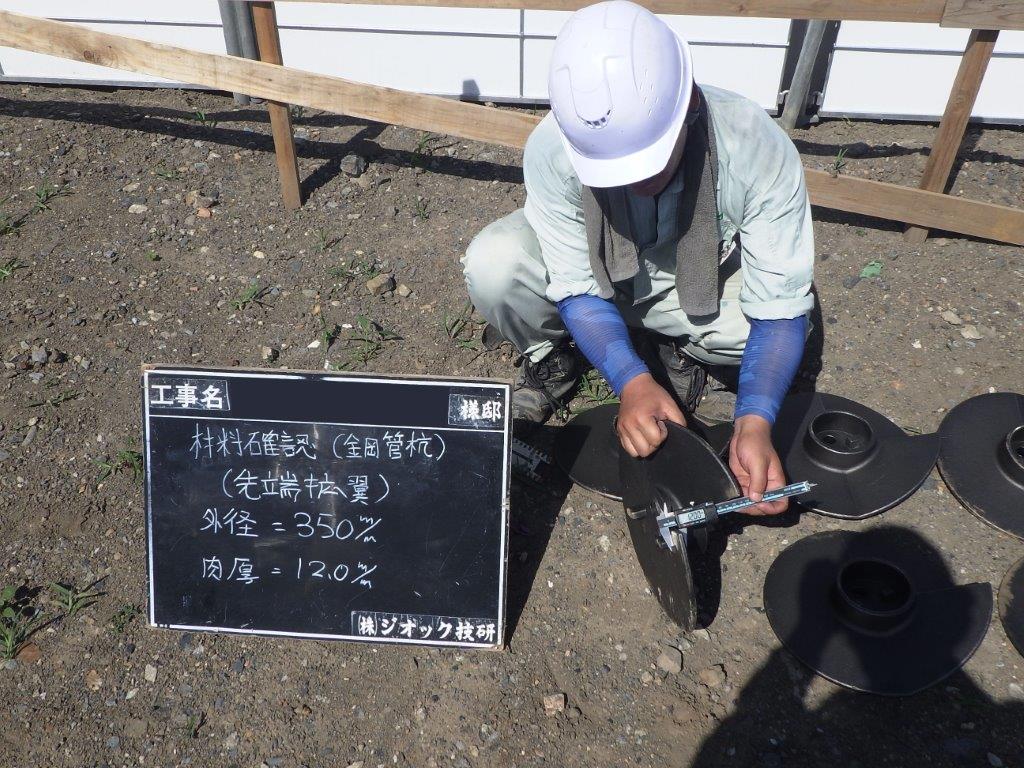

  • 1.先端翼の取り付け

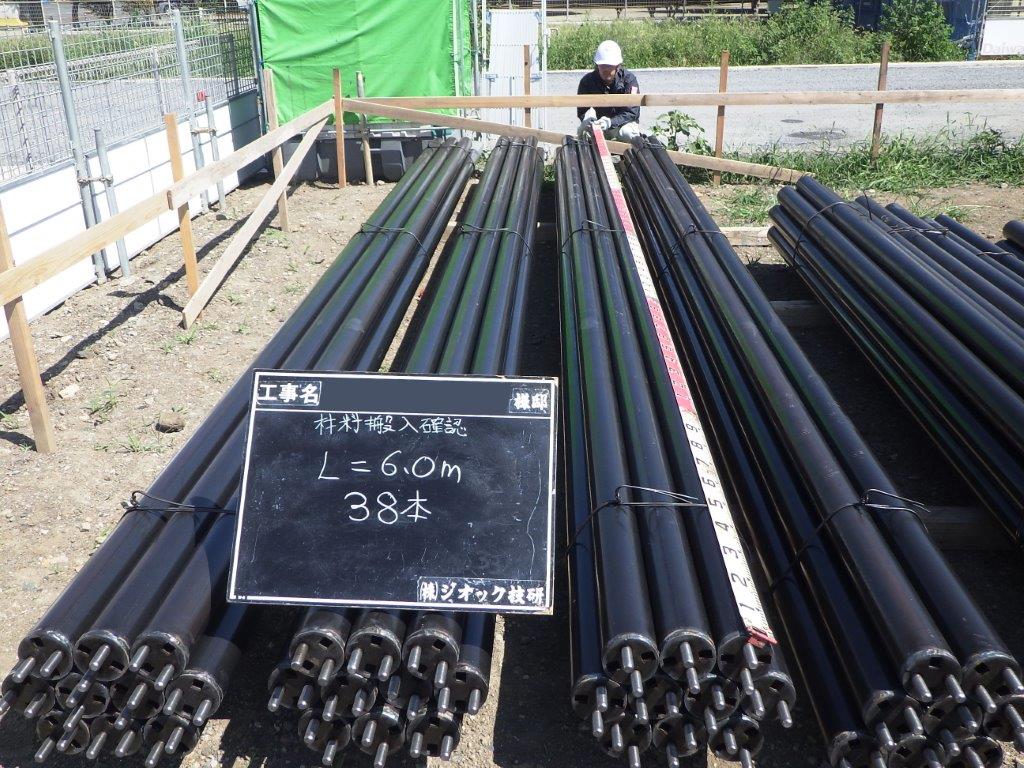

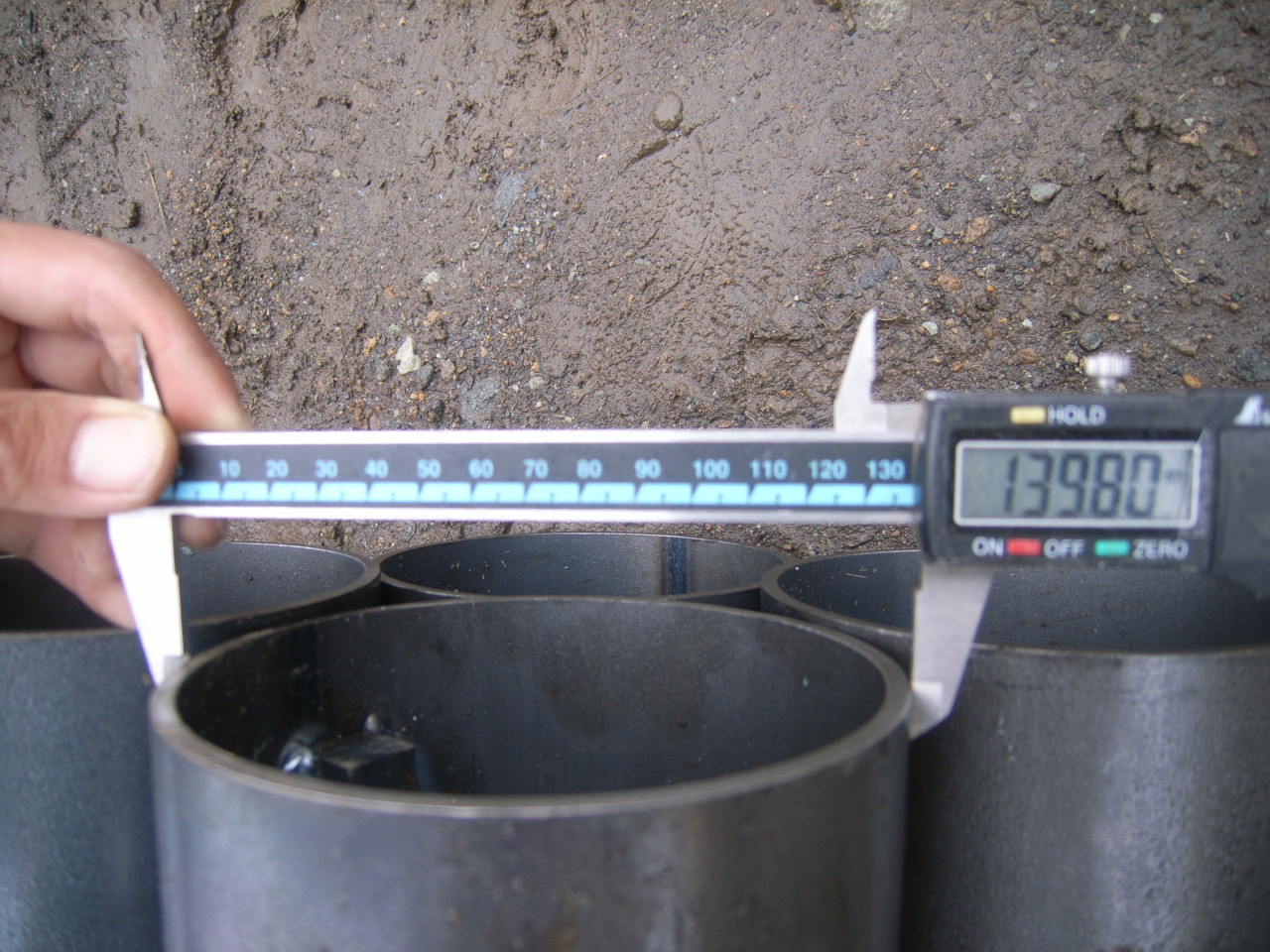

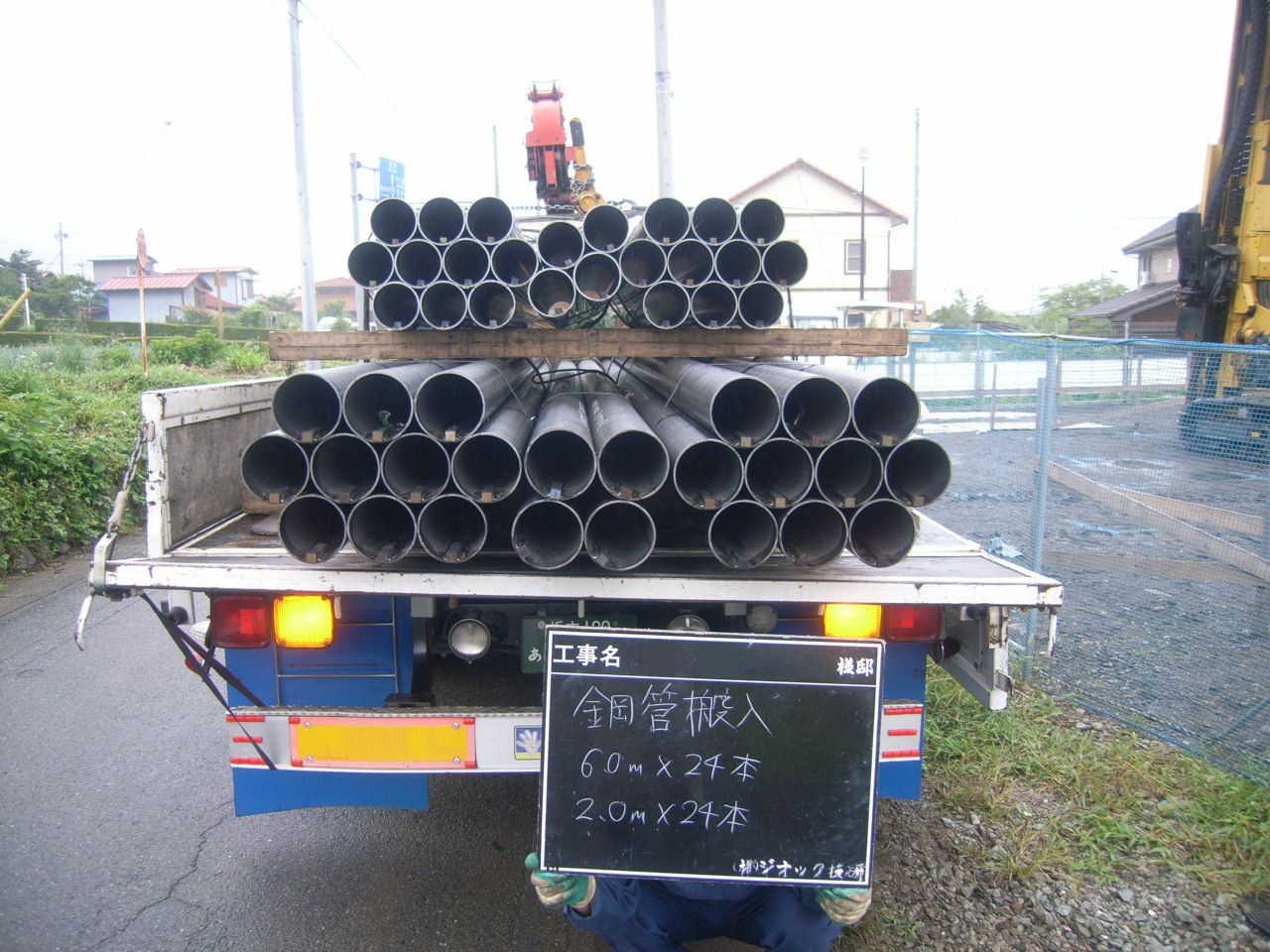

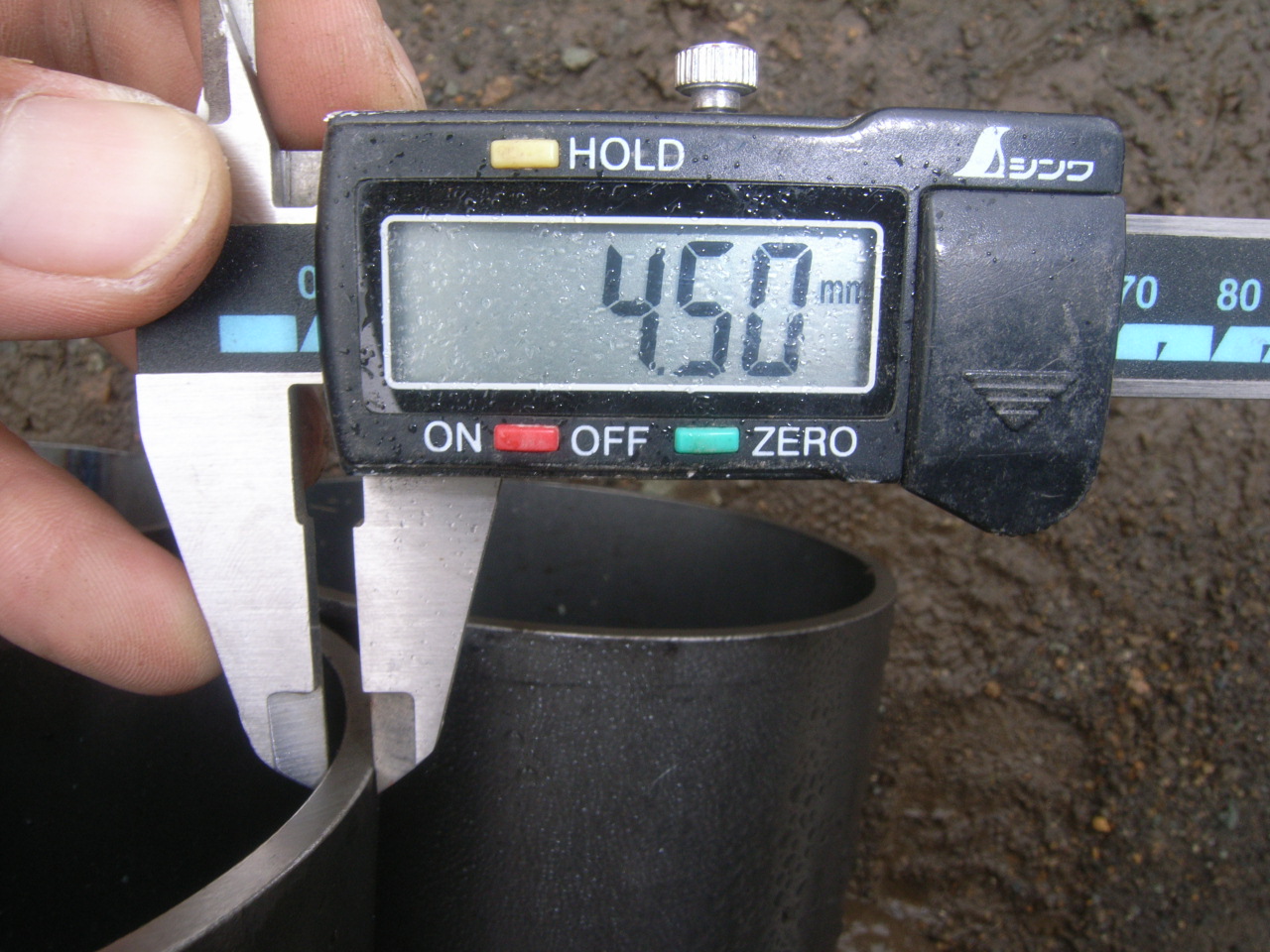

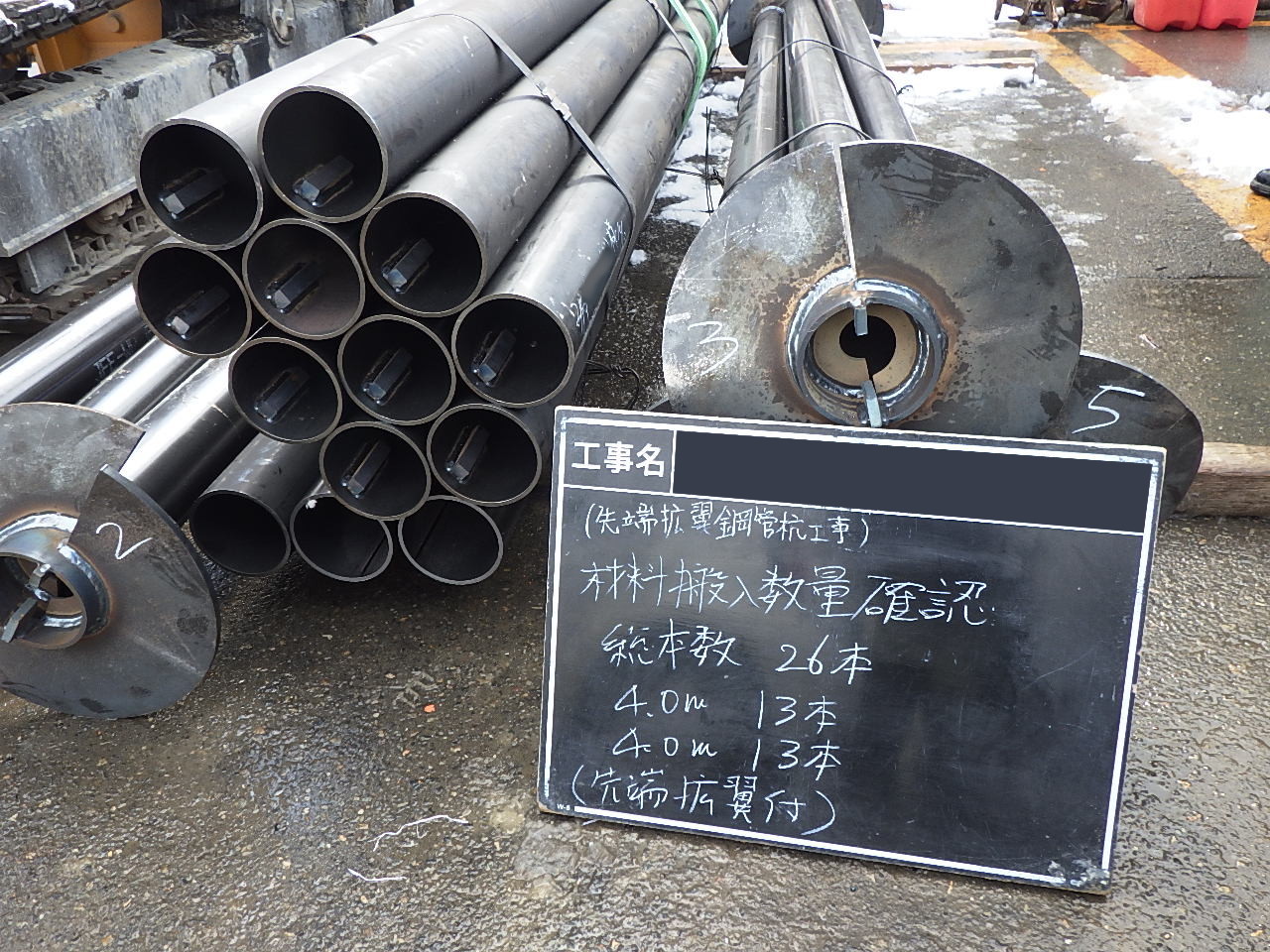

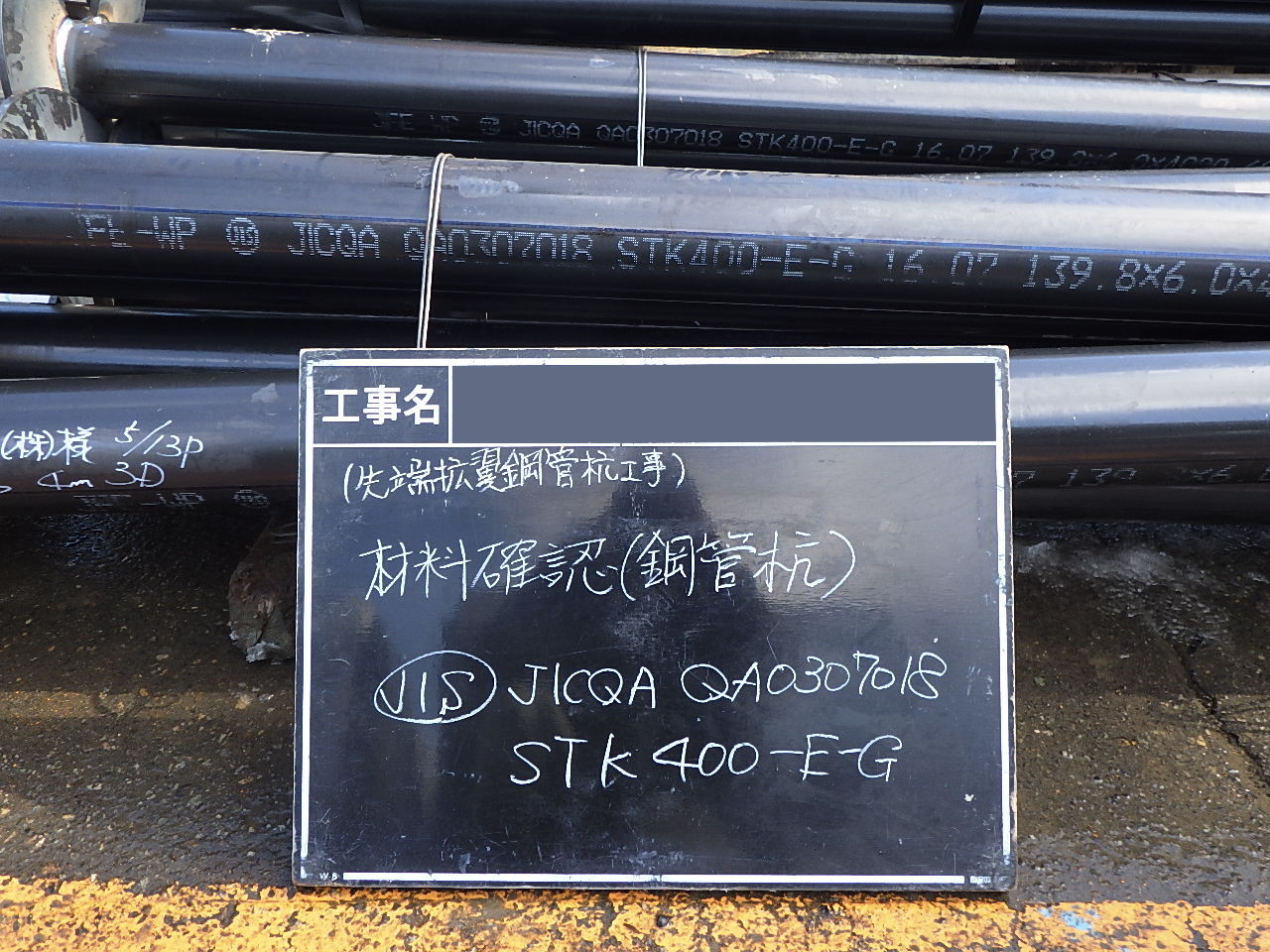

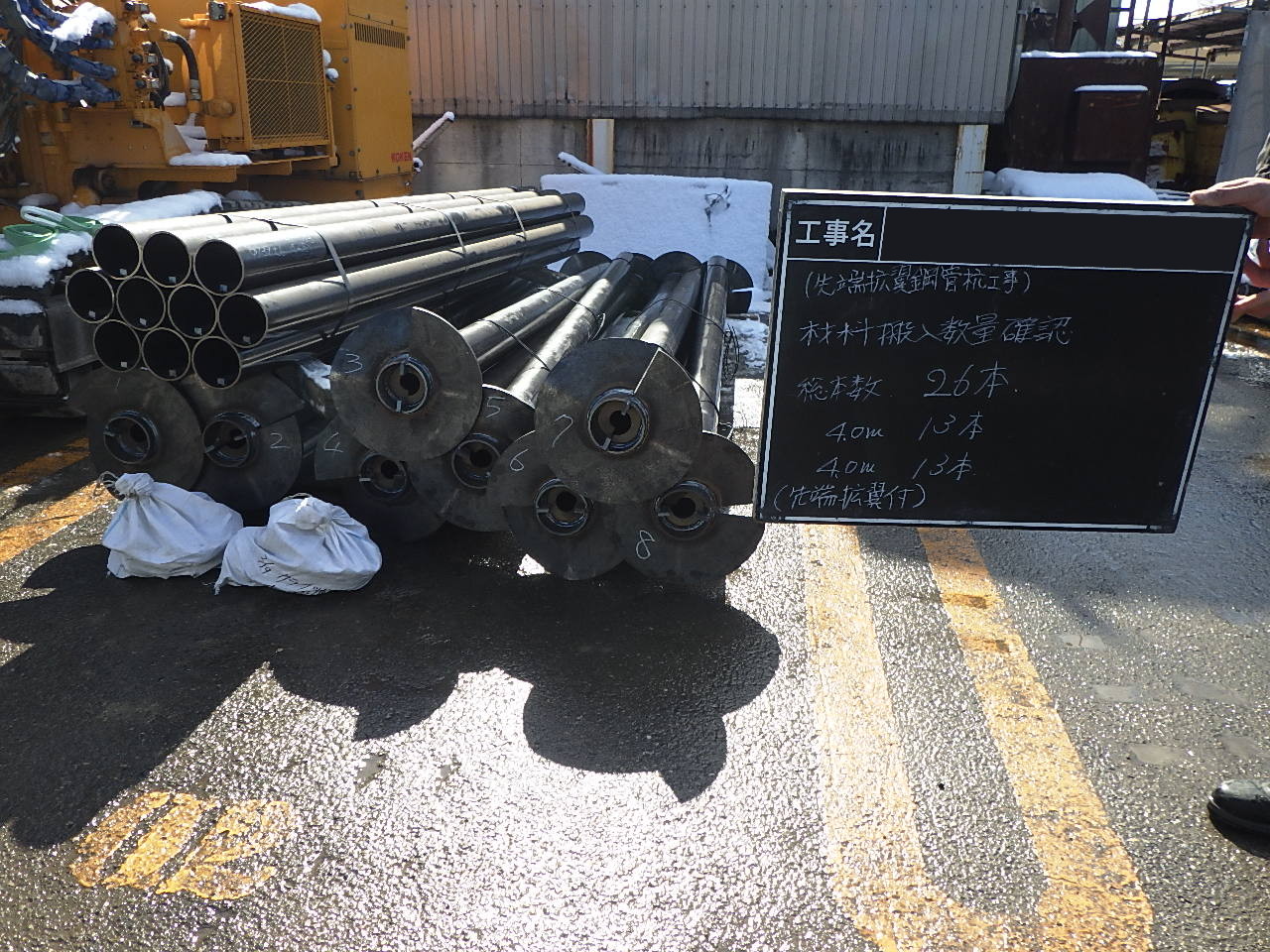

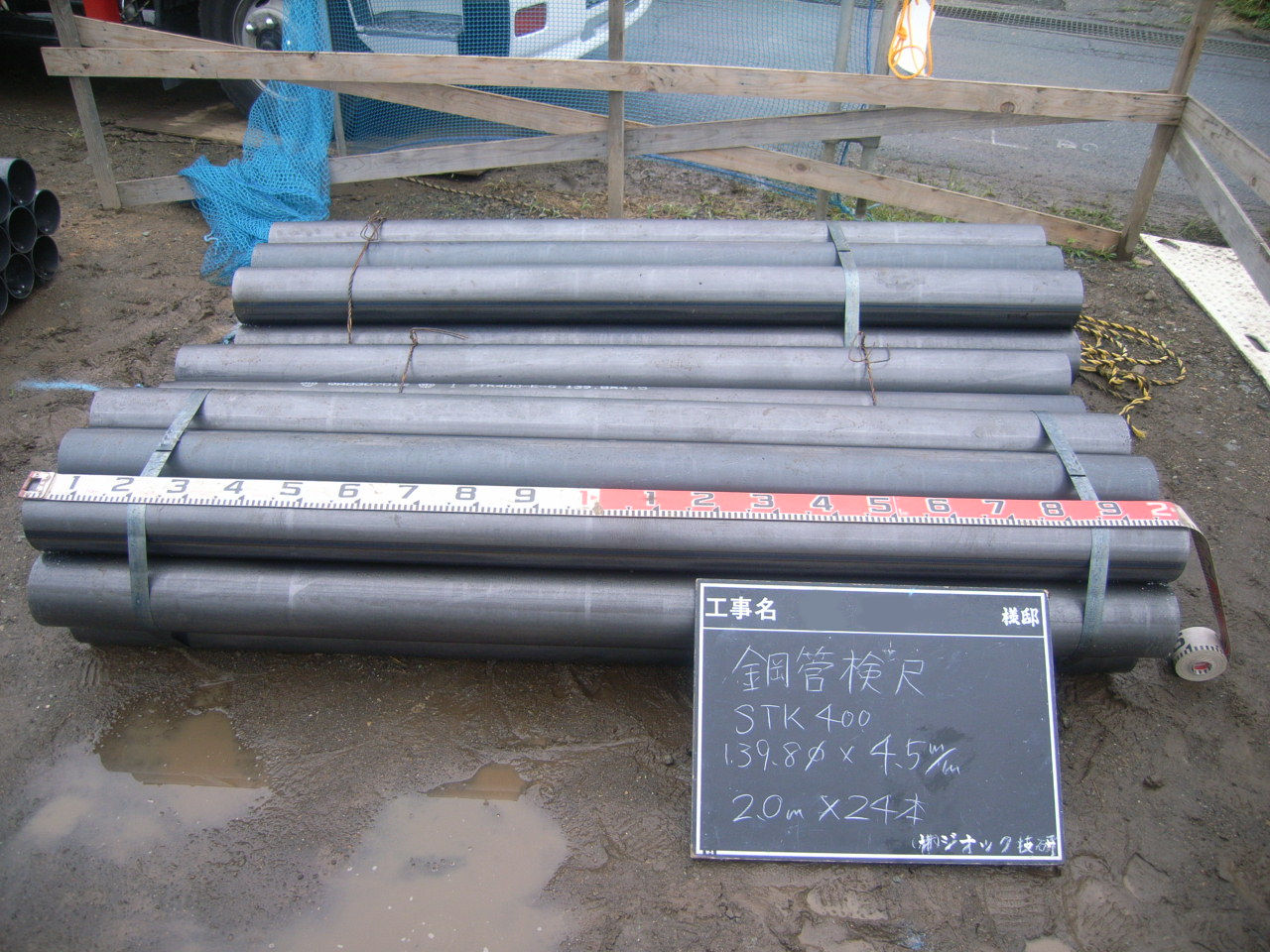

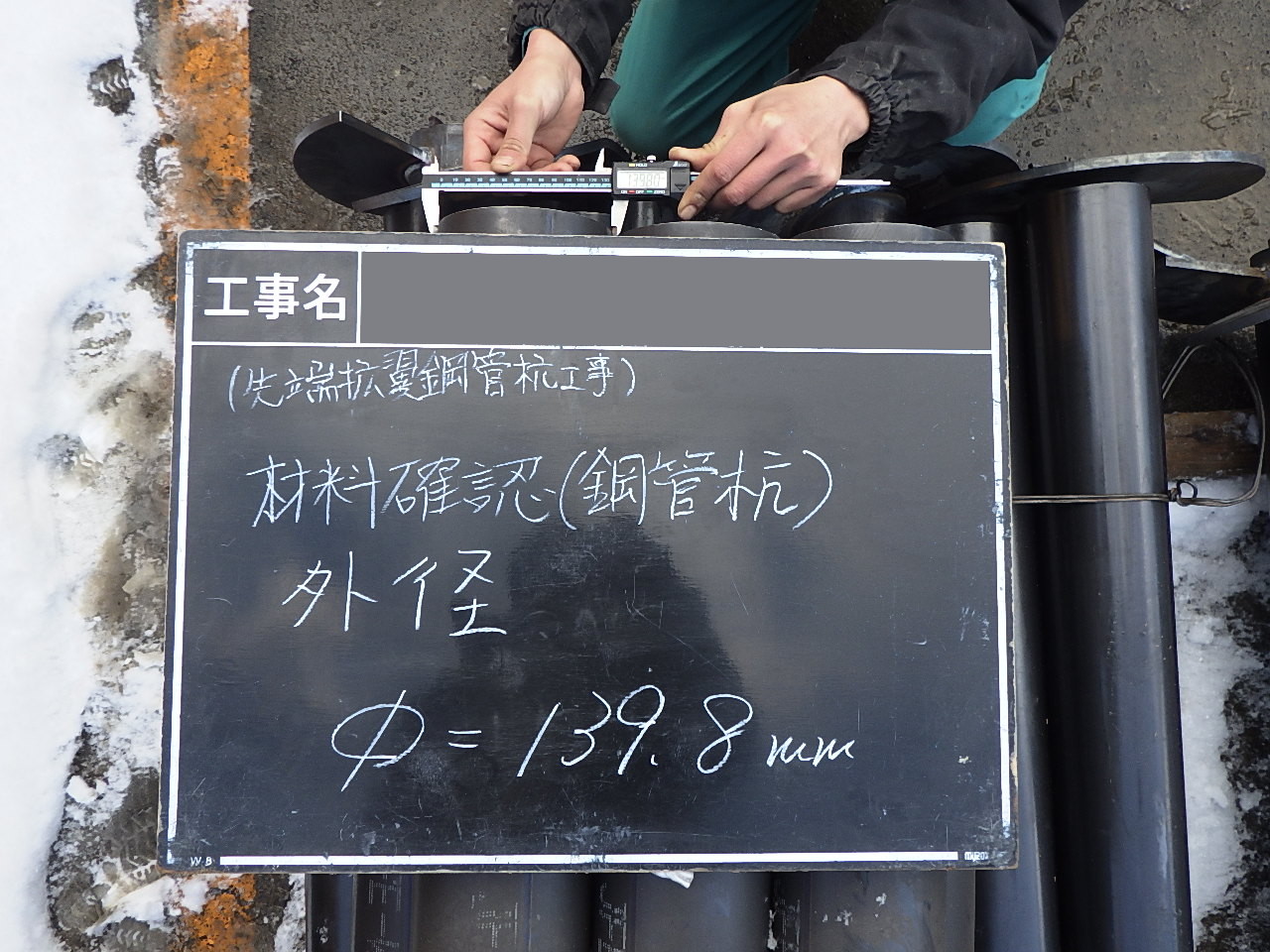

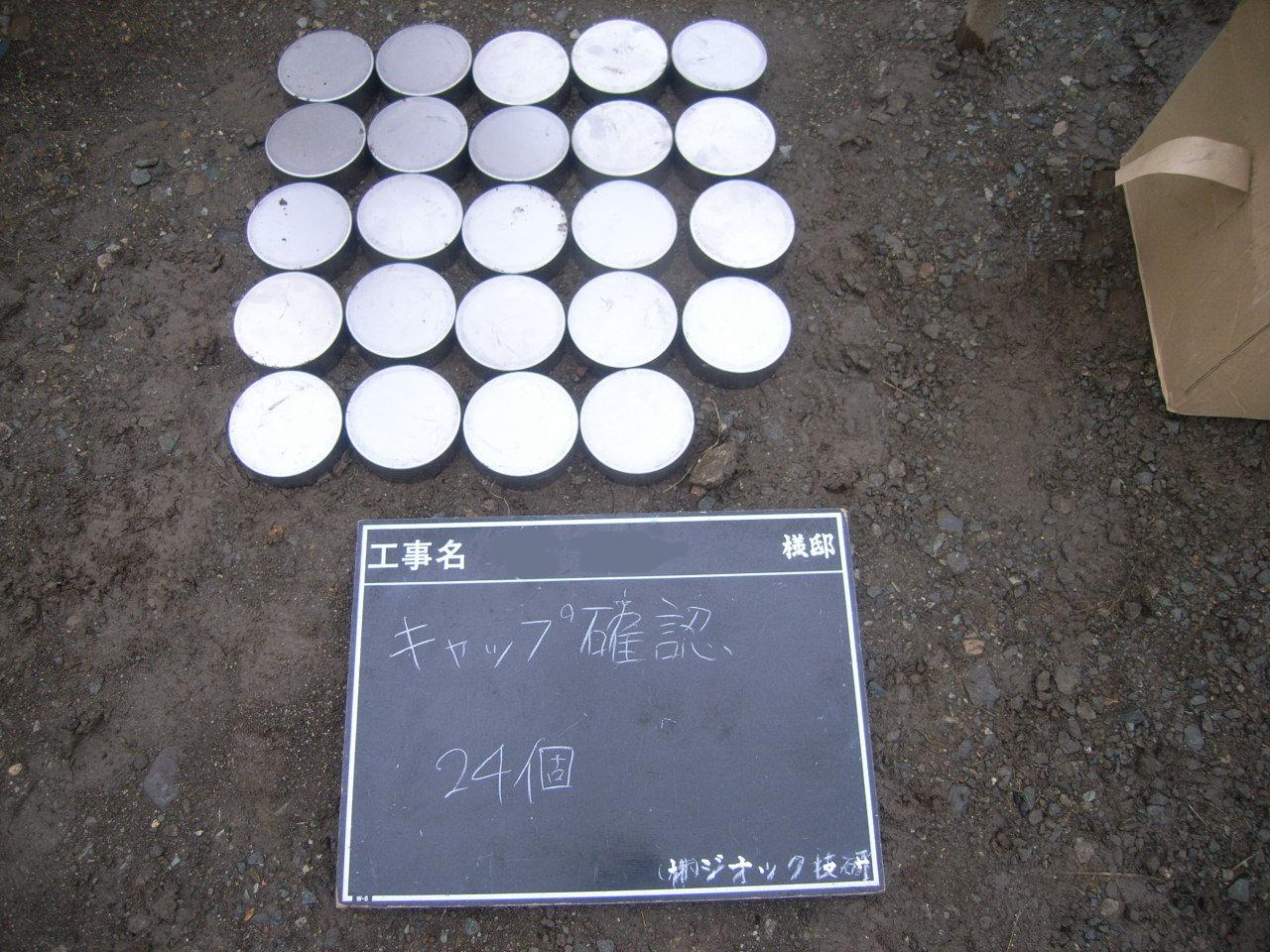

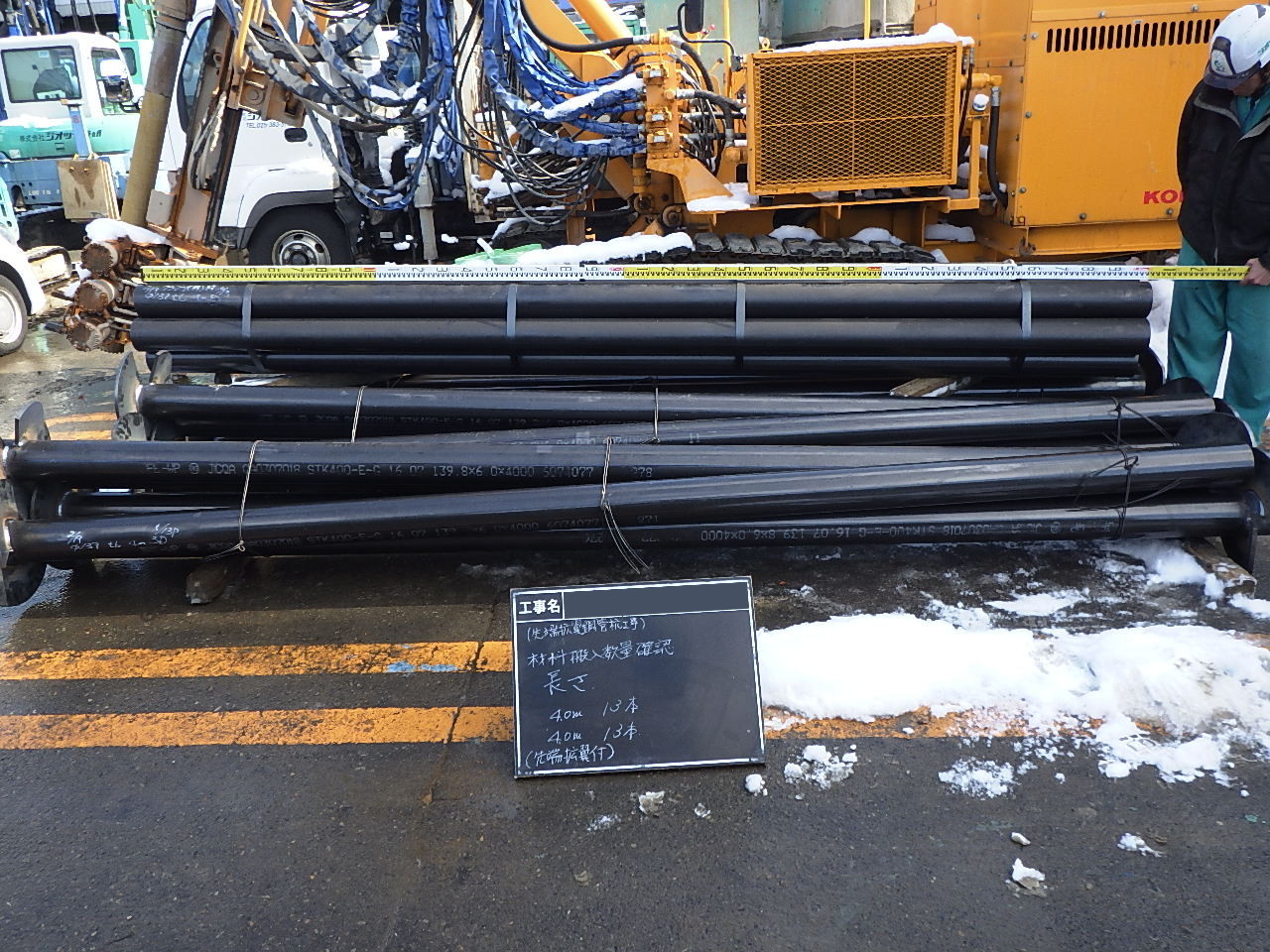

    材料の受入検査を行い、
    先端翼と鋼管をボルトで固定

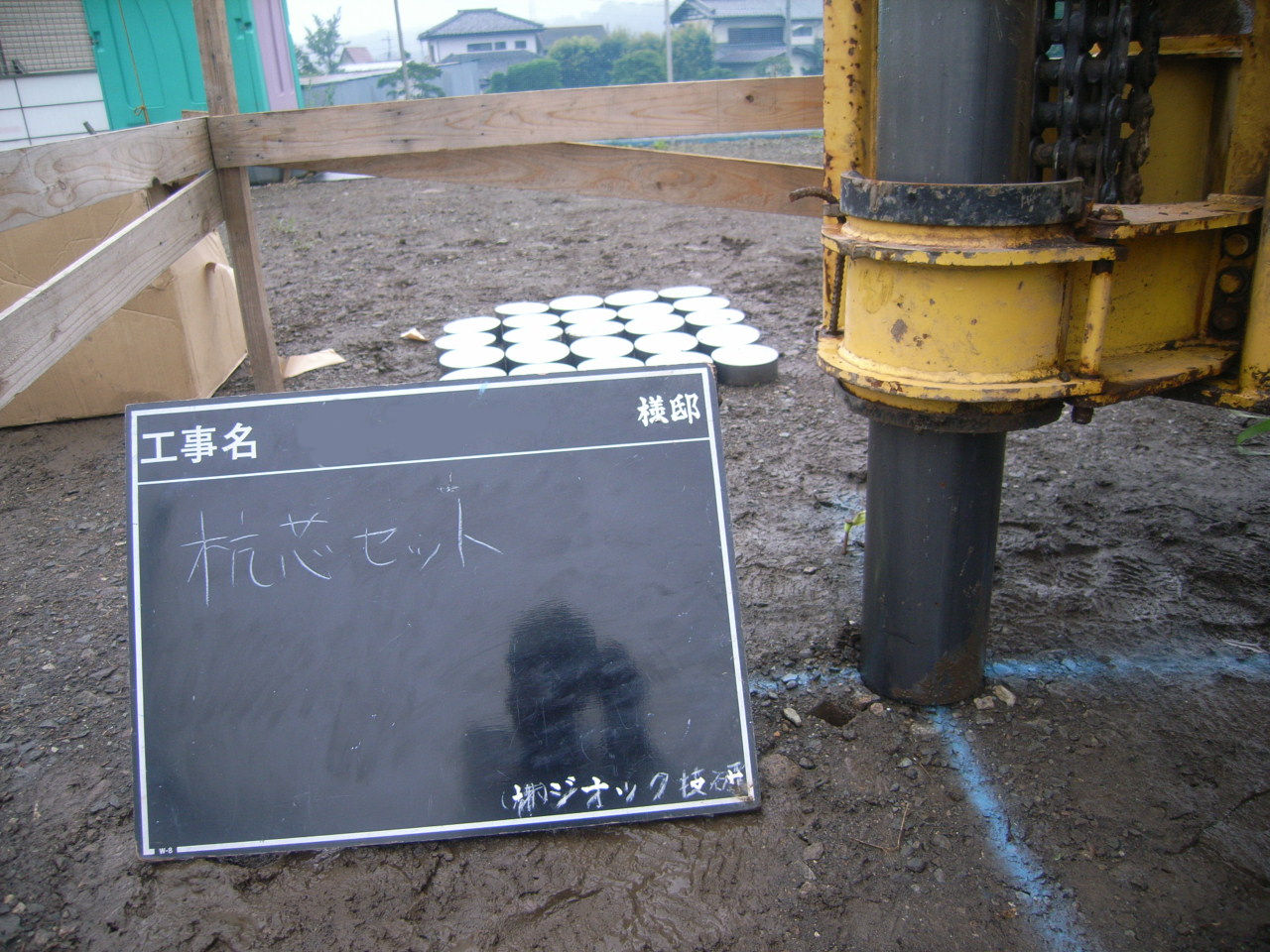

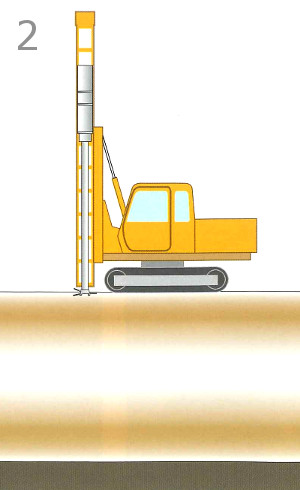

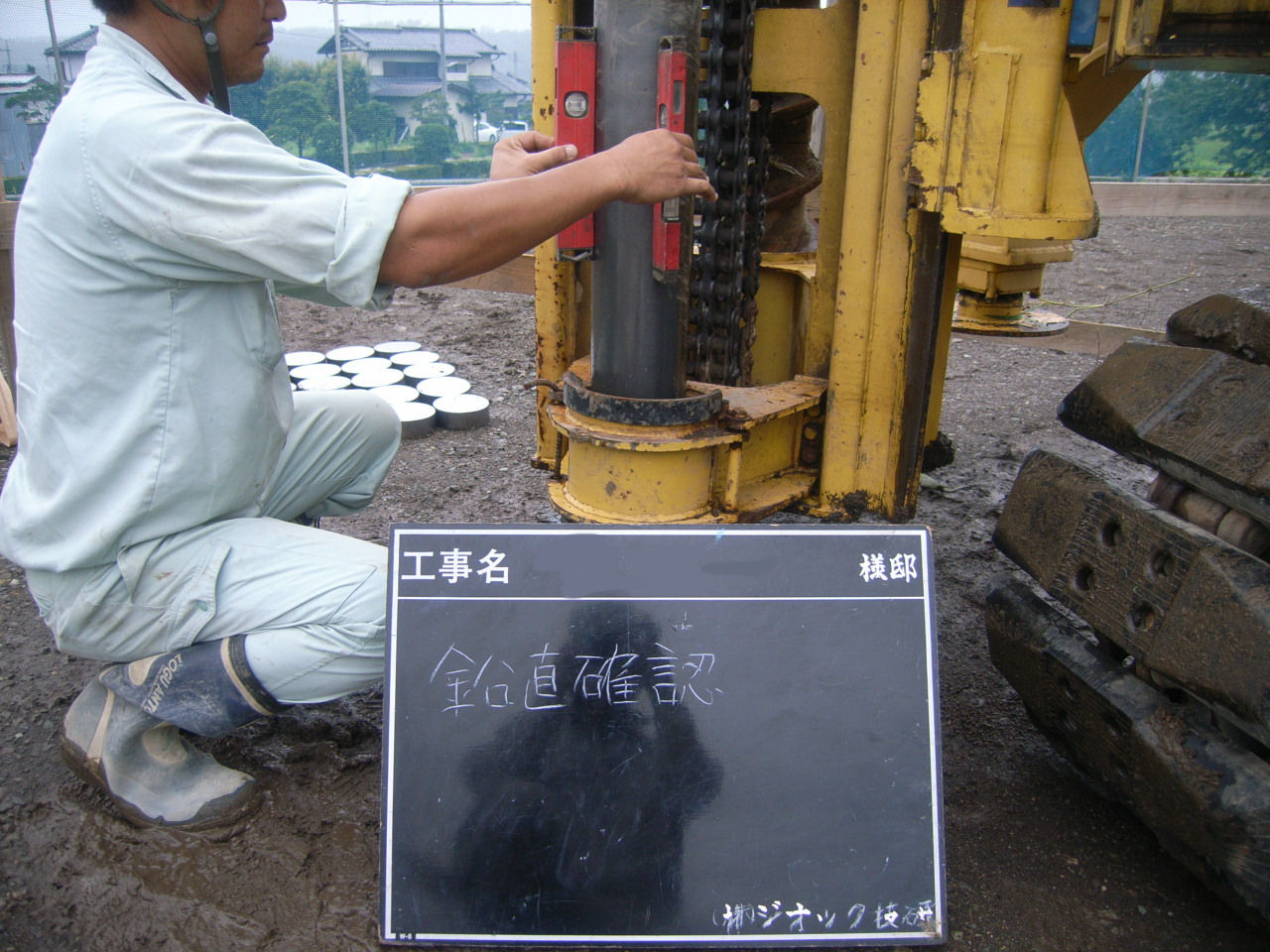

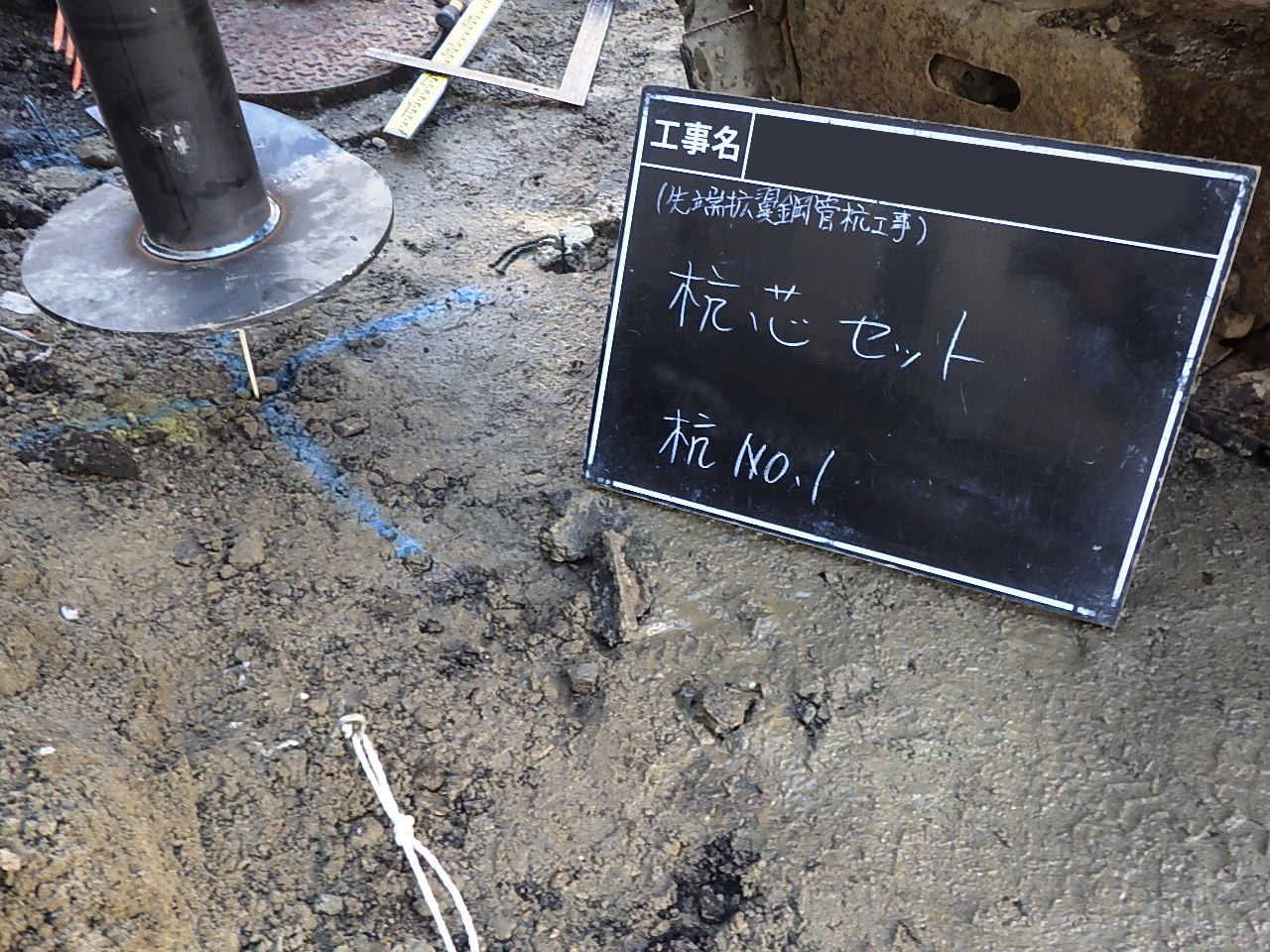

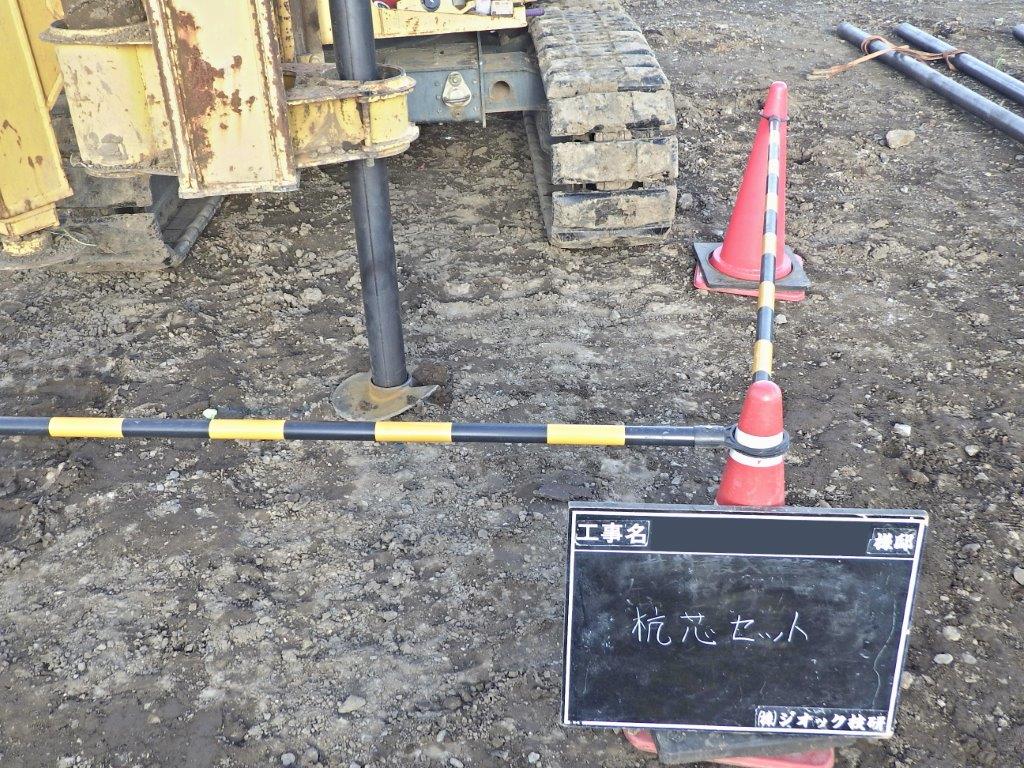

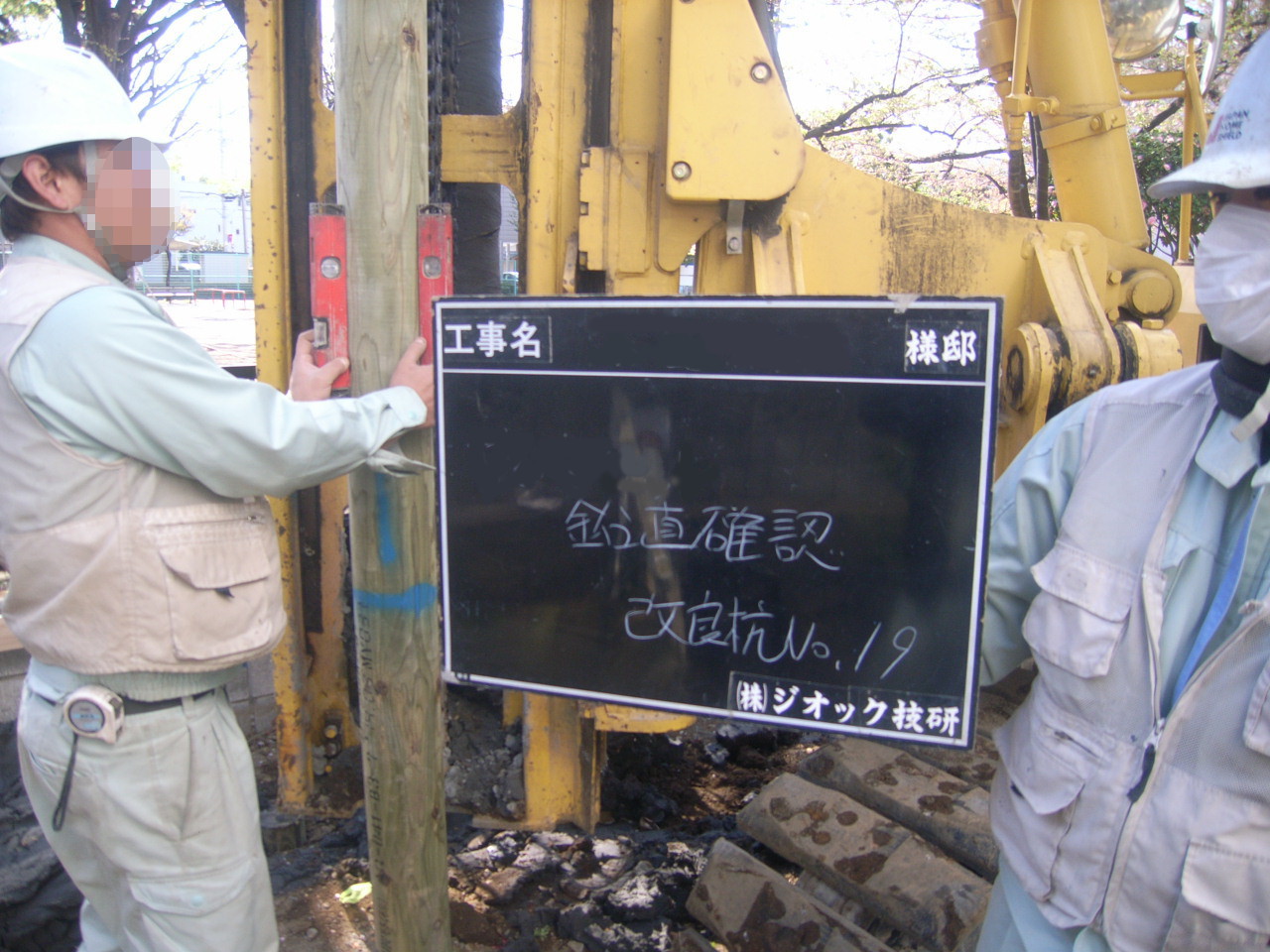

  • 2.補強材の建て込み

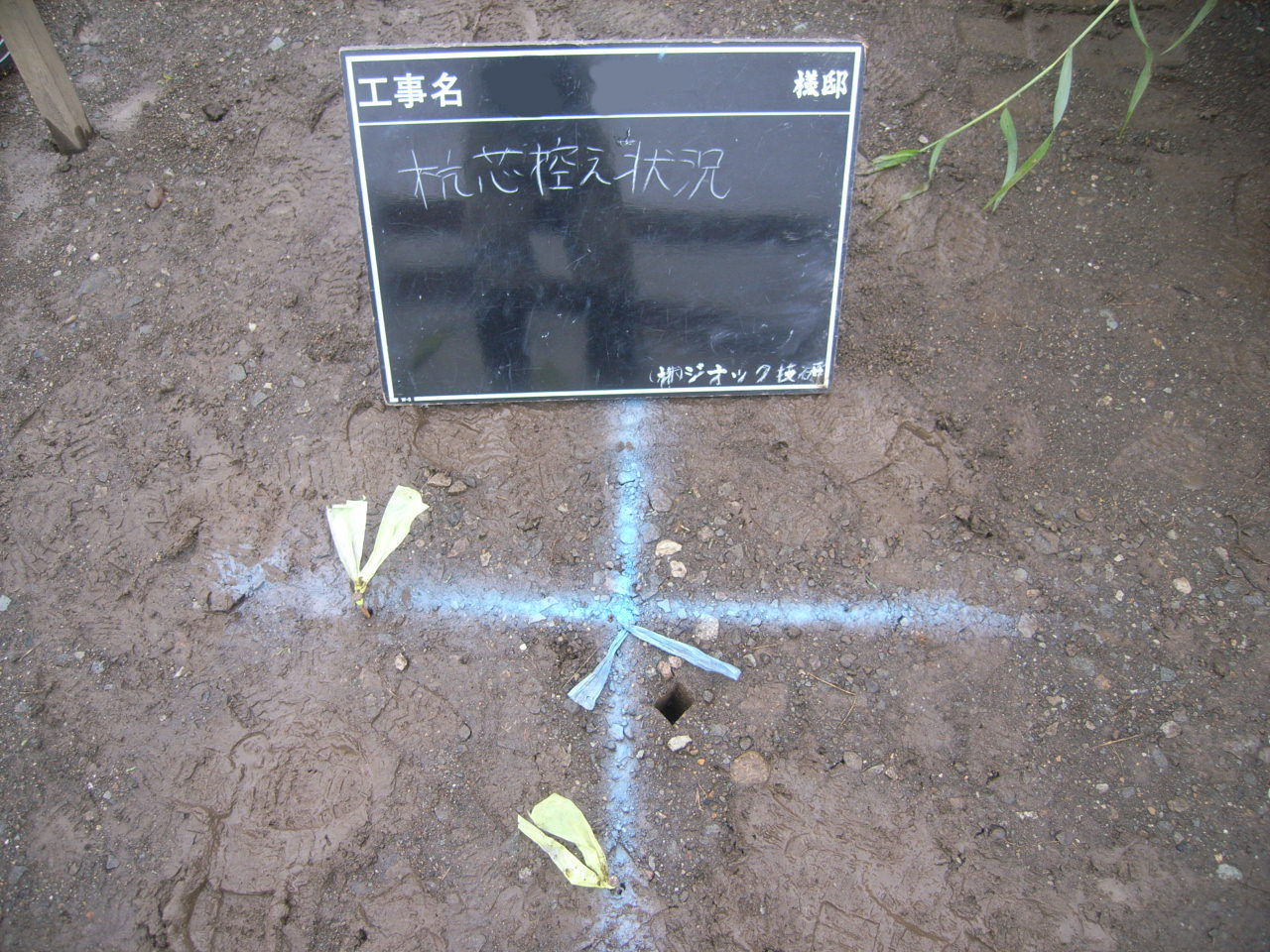

    鋼管を吊り、先端を芯にセットする

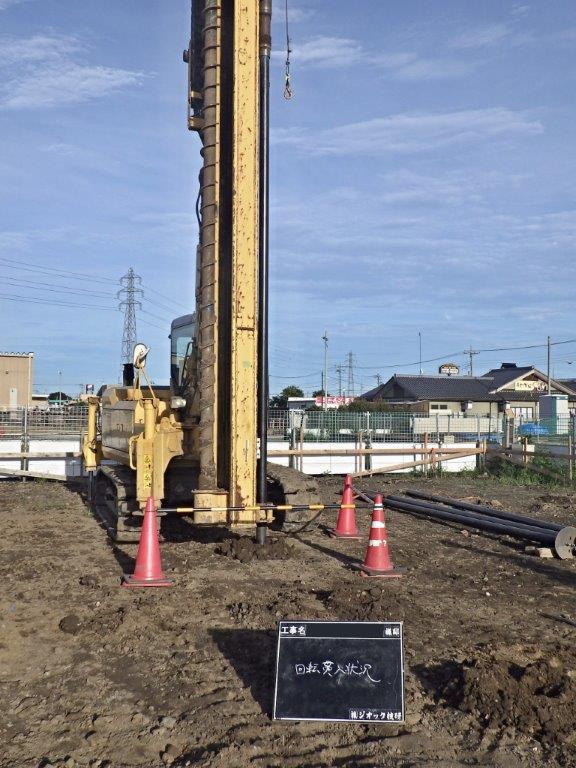

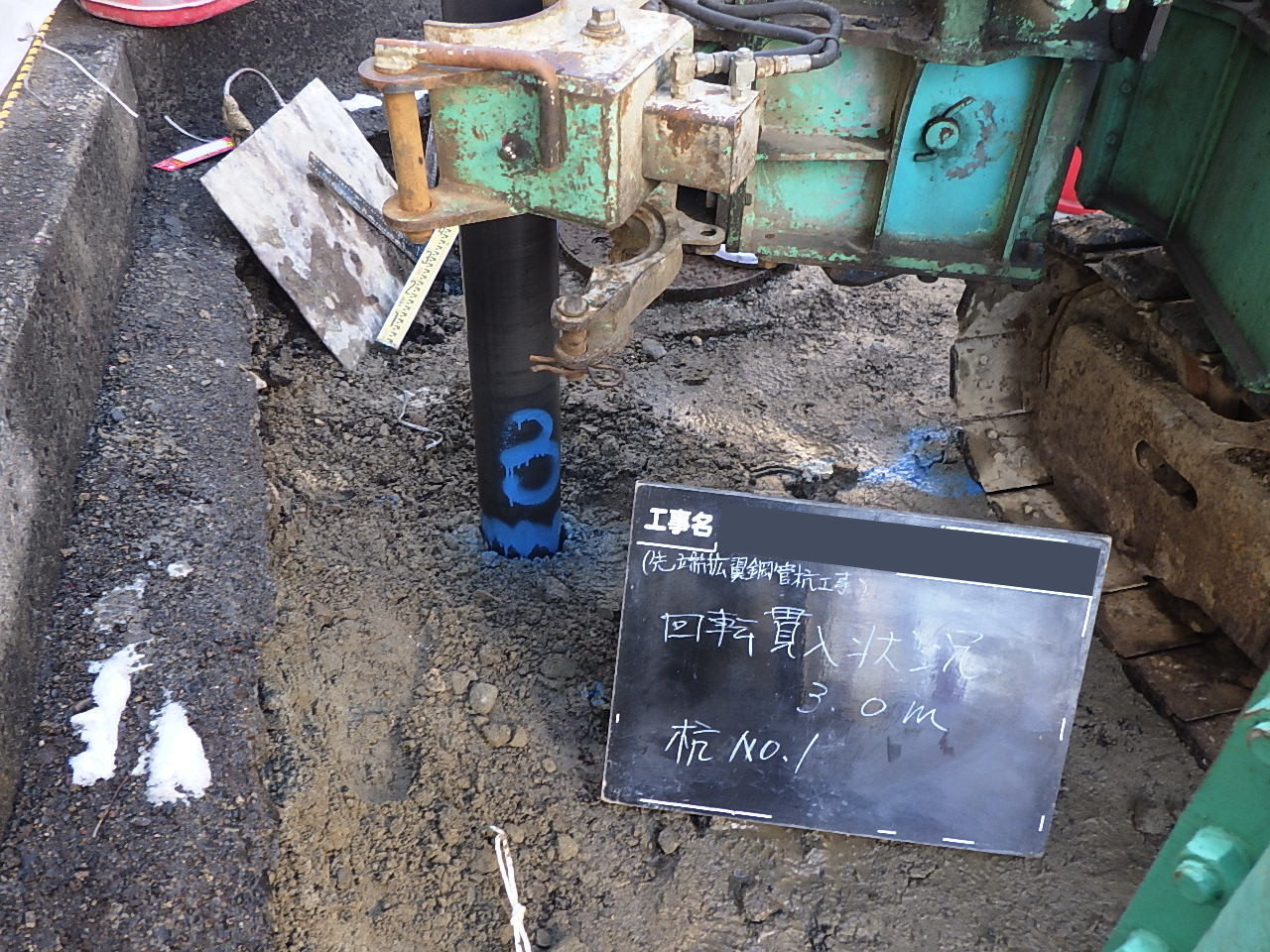

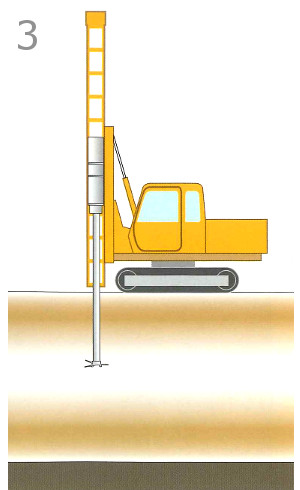

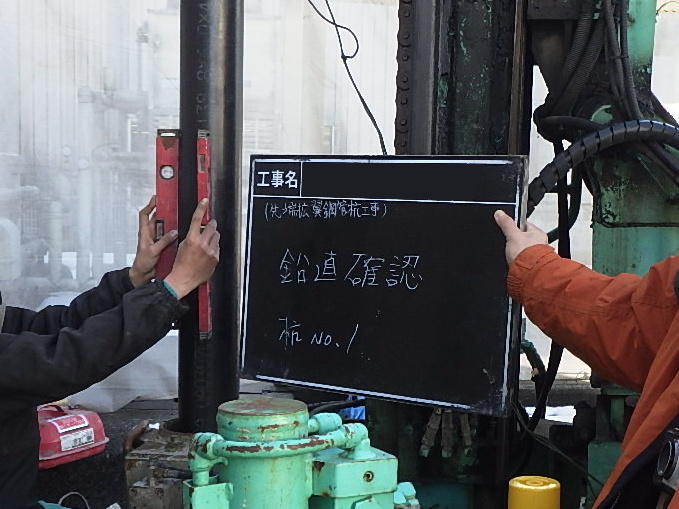

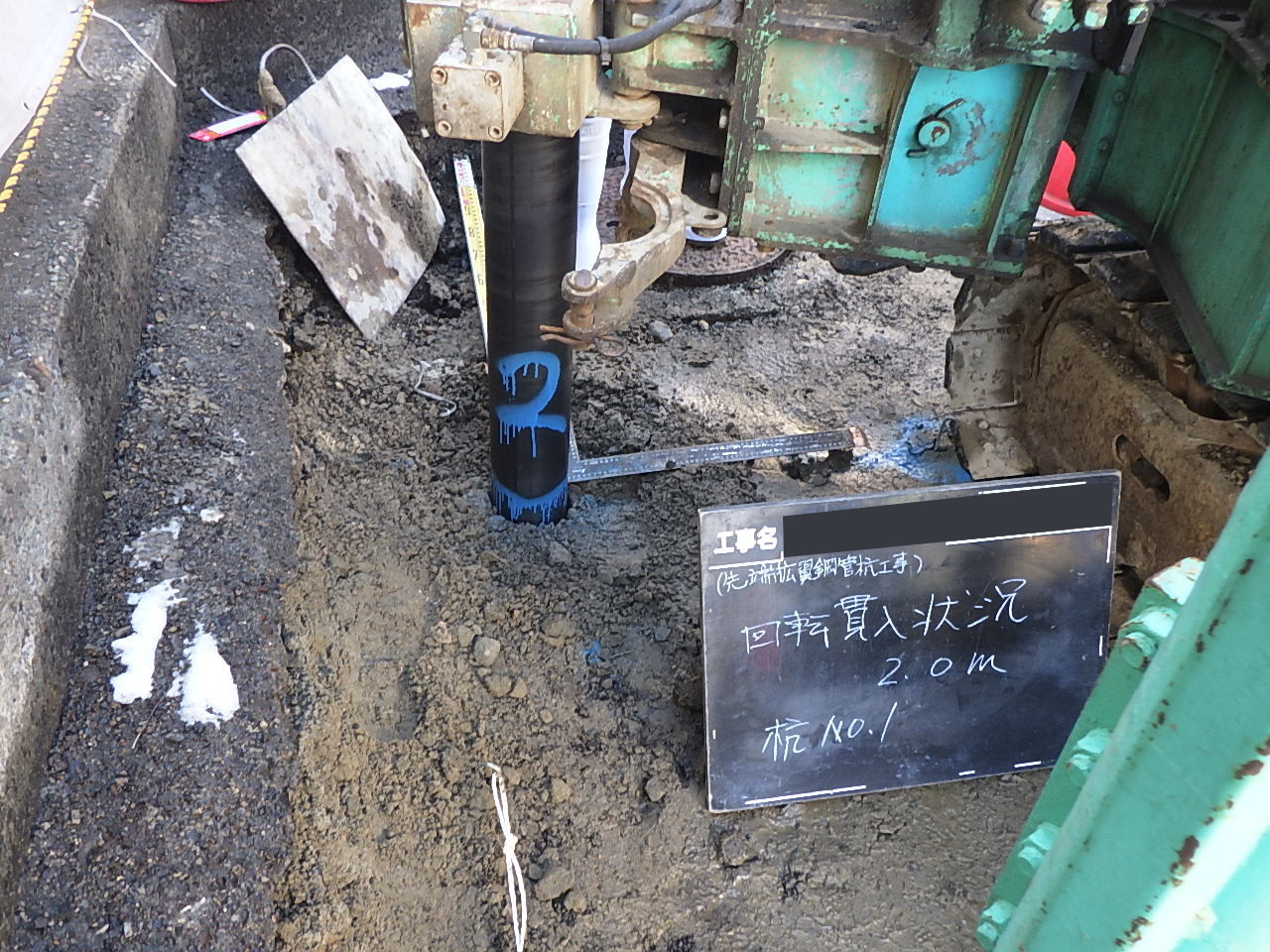

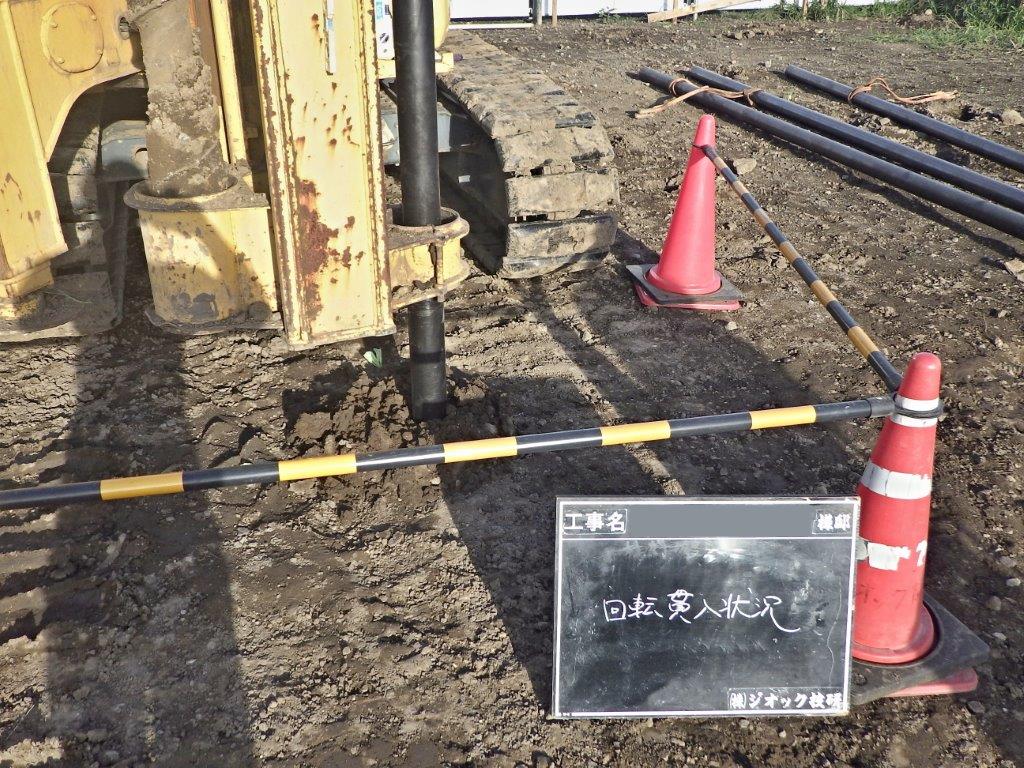

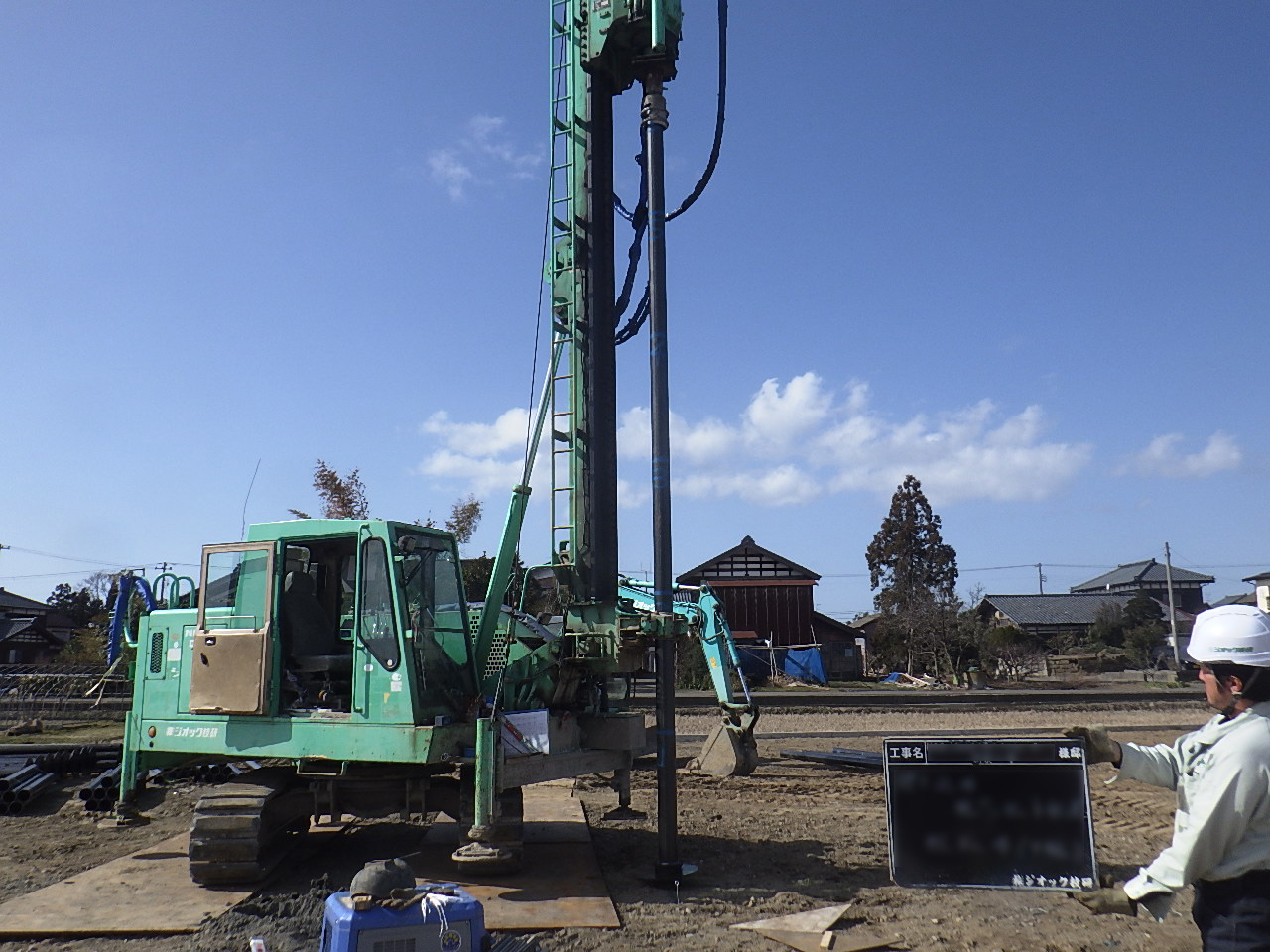

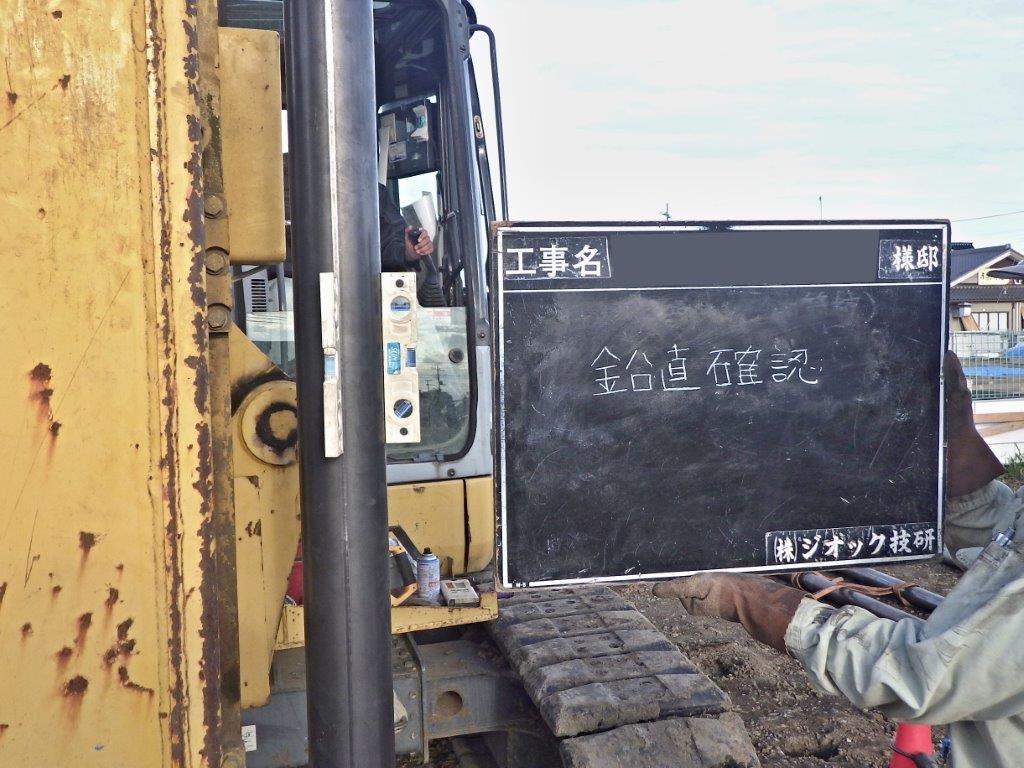

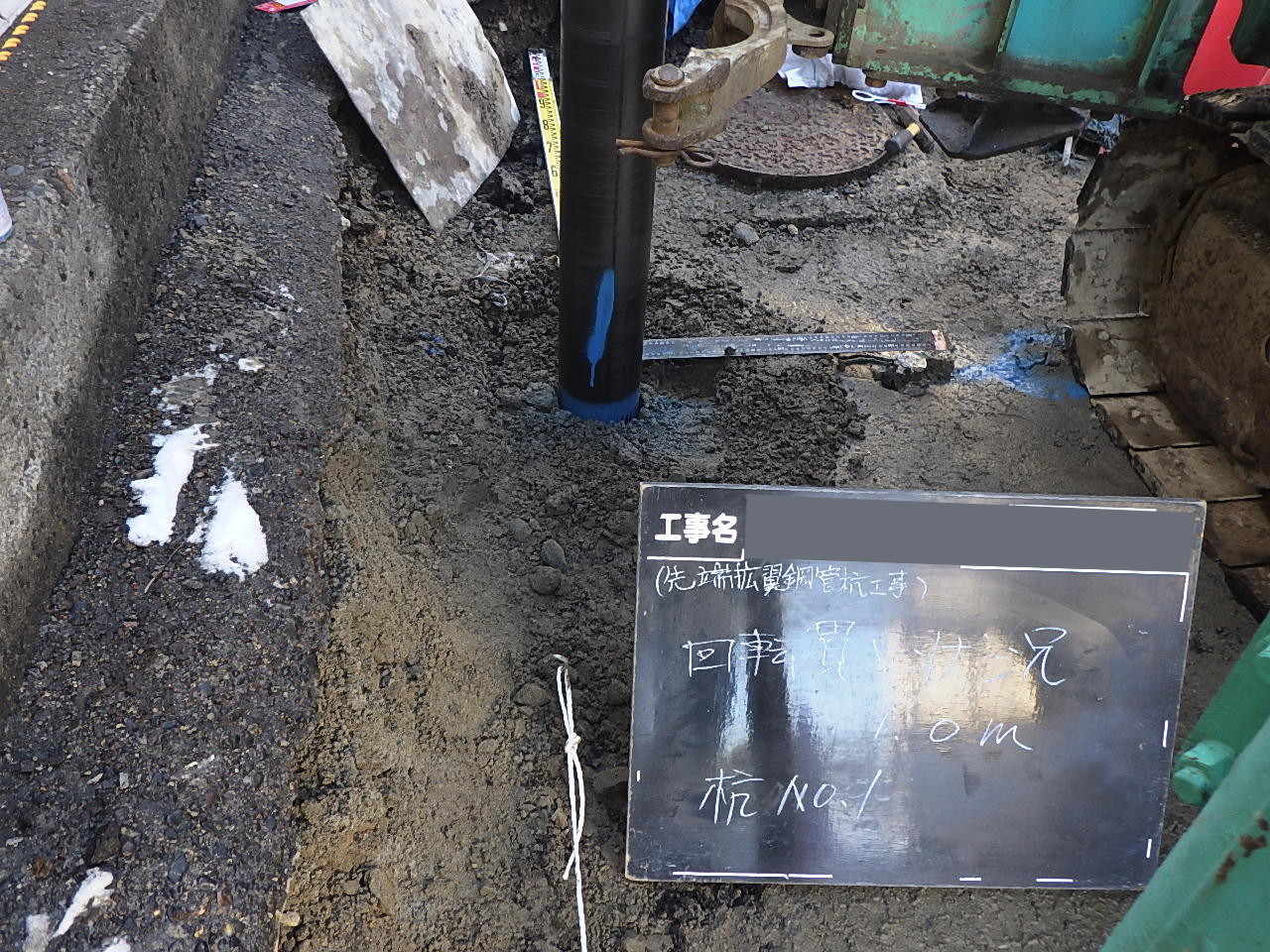

  • 3.回転貫入
    鋼管を地盤中に回転貫入させる

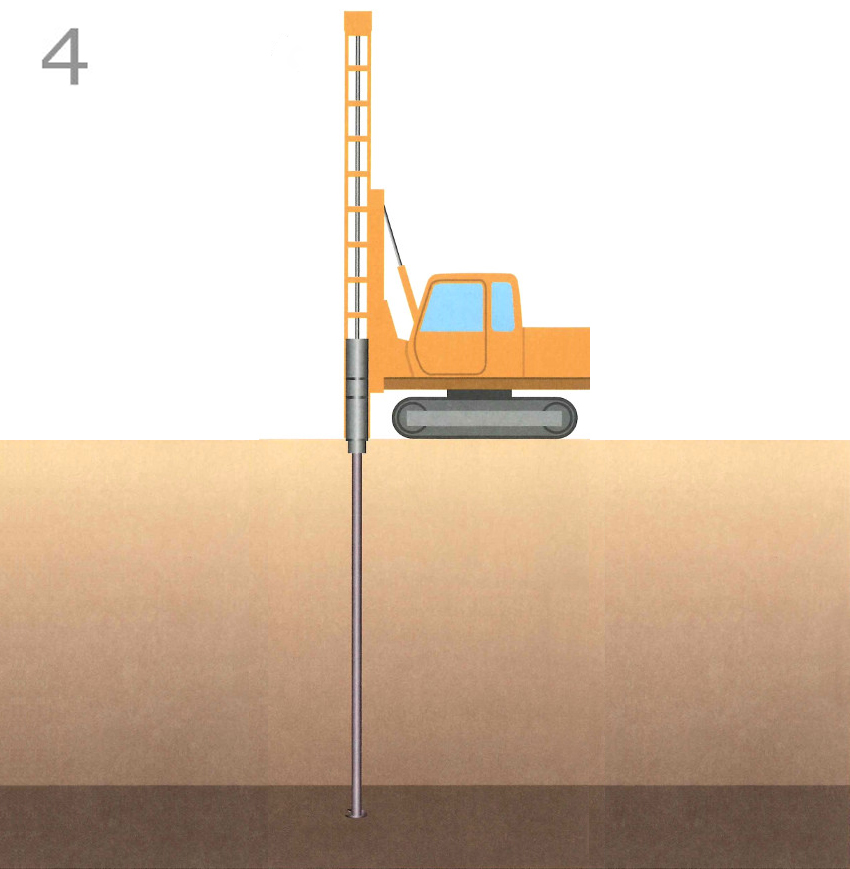

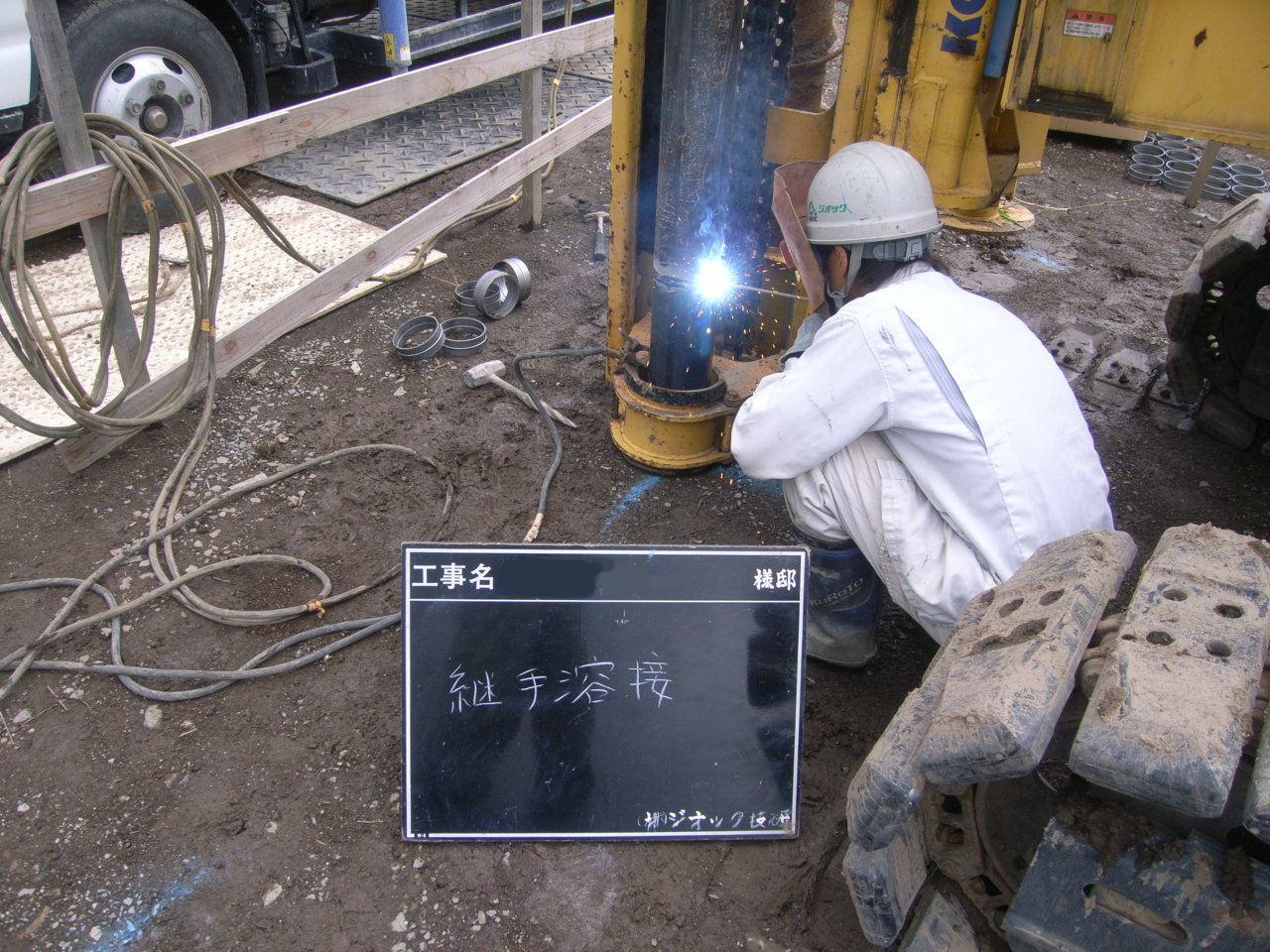

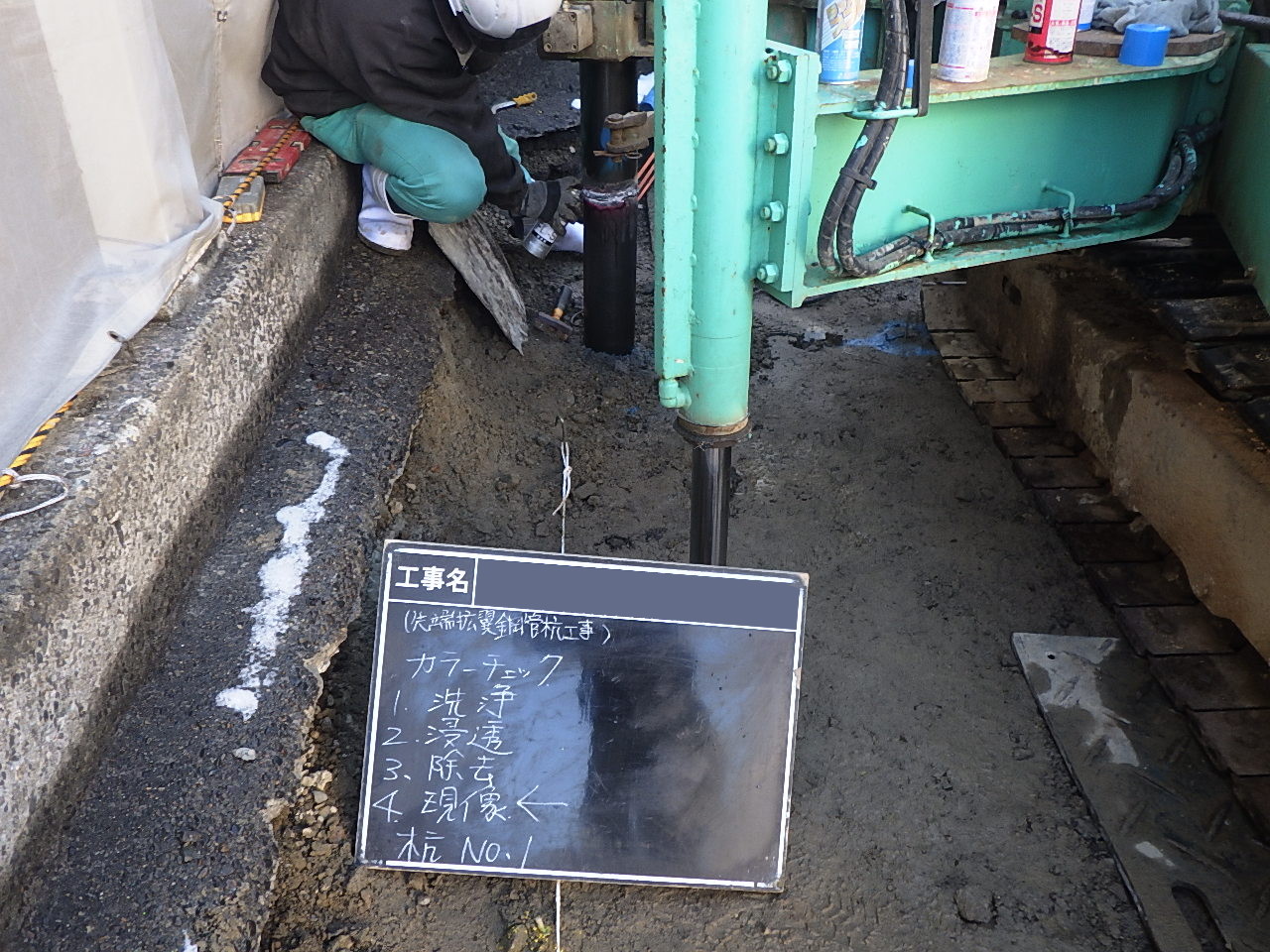

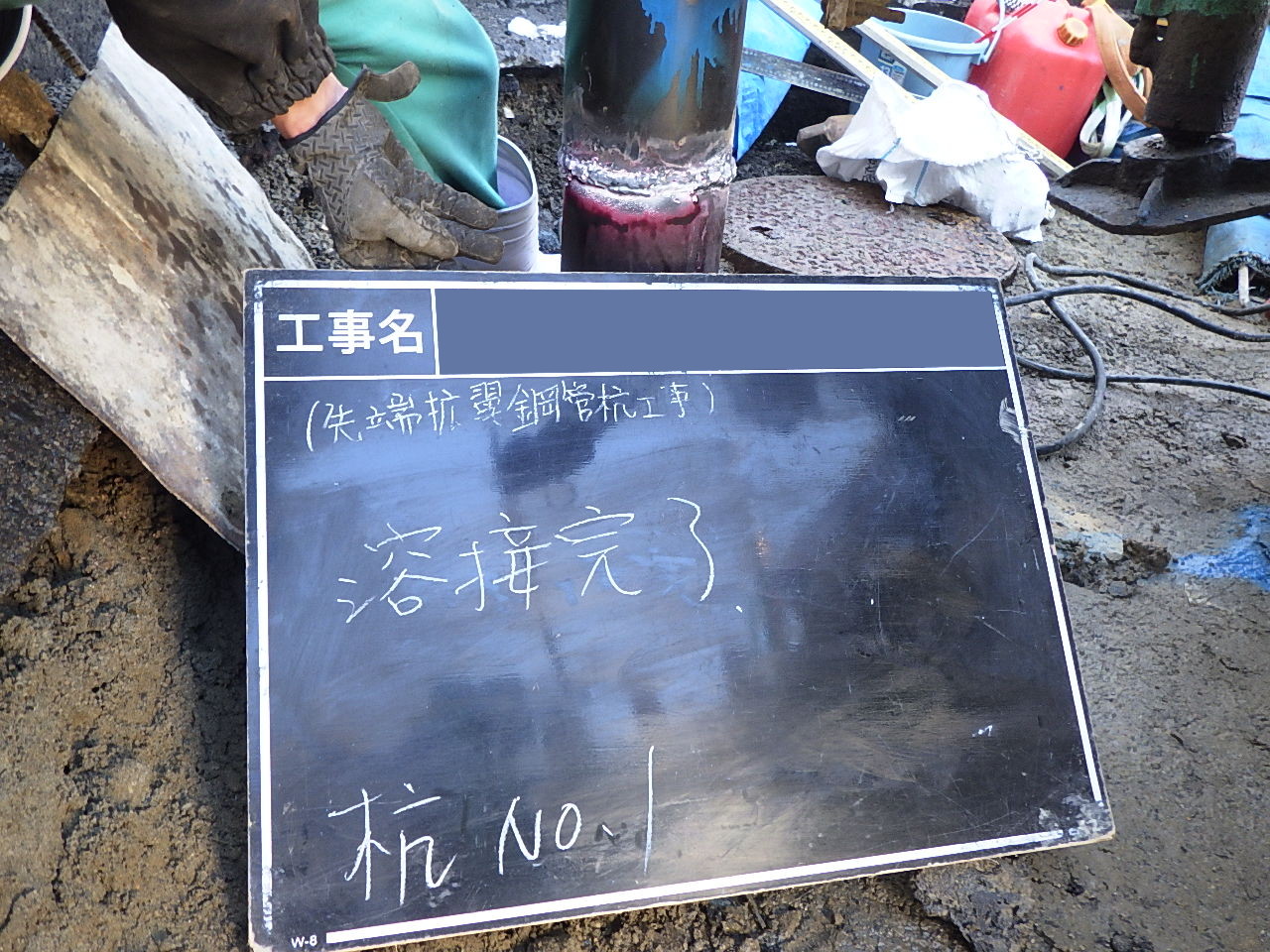

  • 4.継手
    下杭を適切な位置で打ち止め、
    上杭を接続

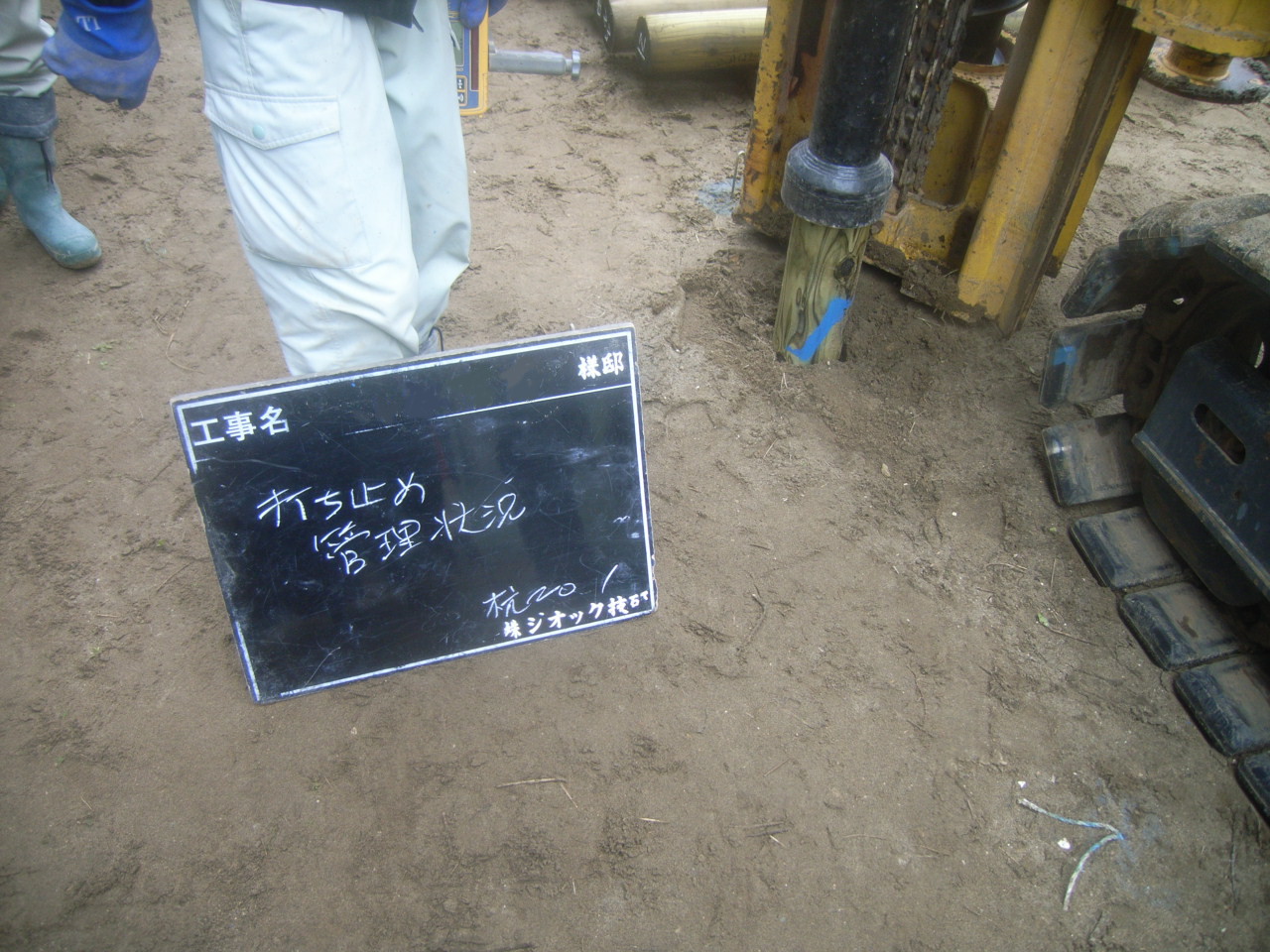

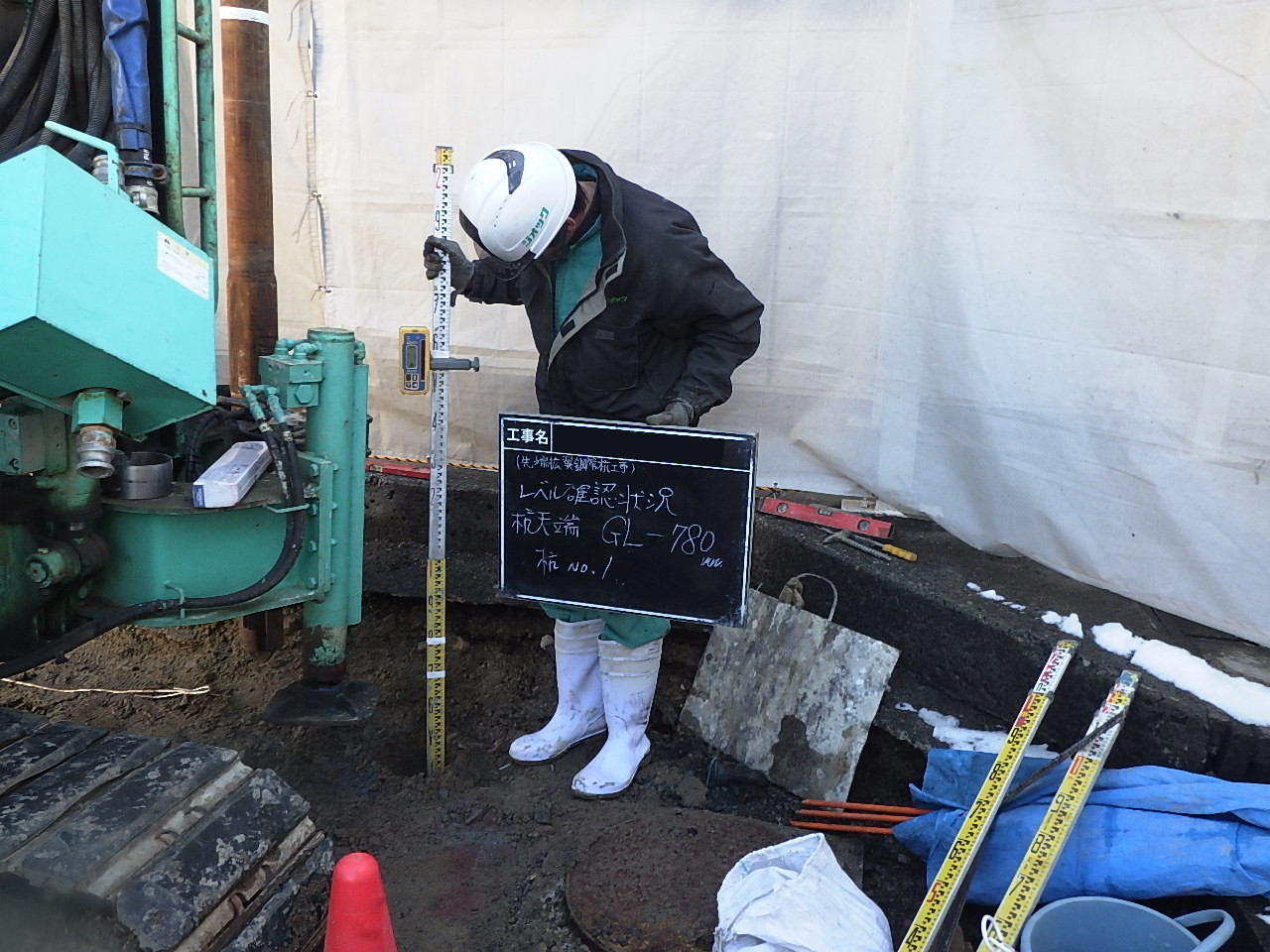

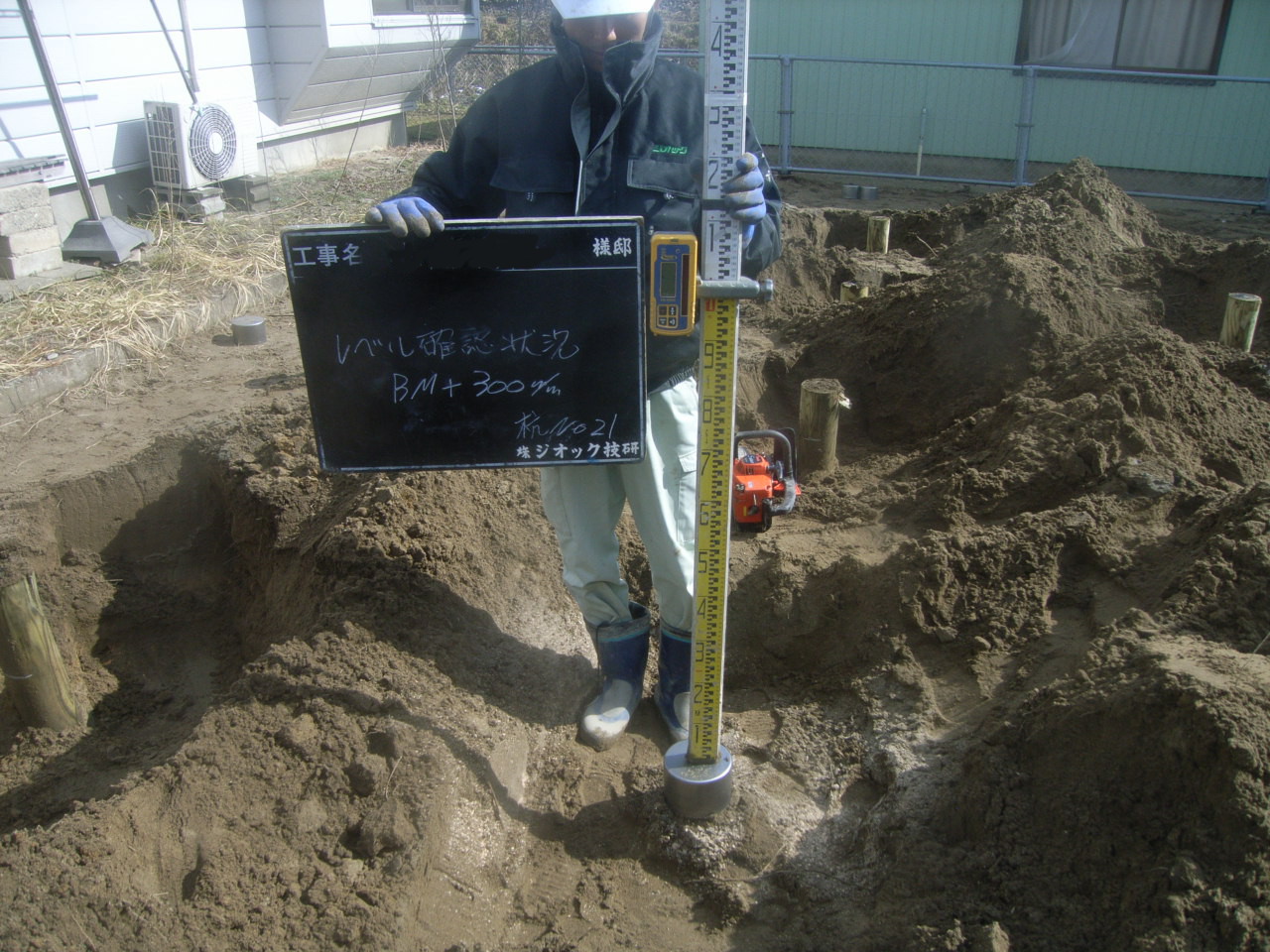

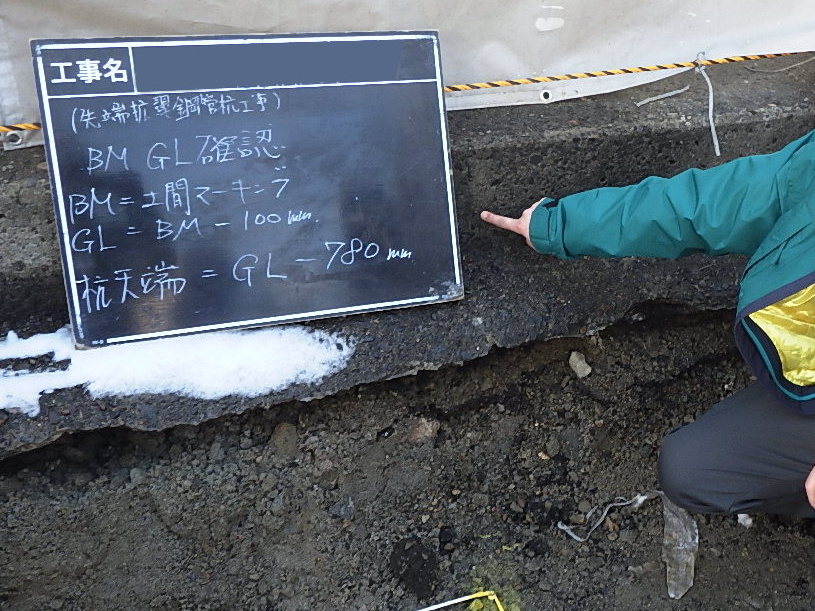

  • 5.打ち止め
    所定の深度まで回転貫入し
    打ち止める

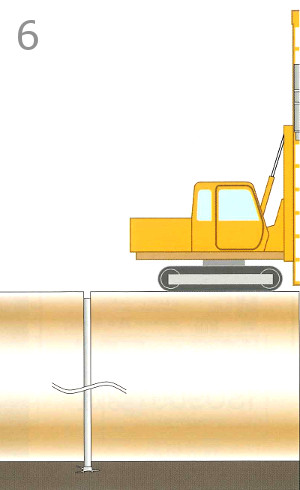

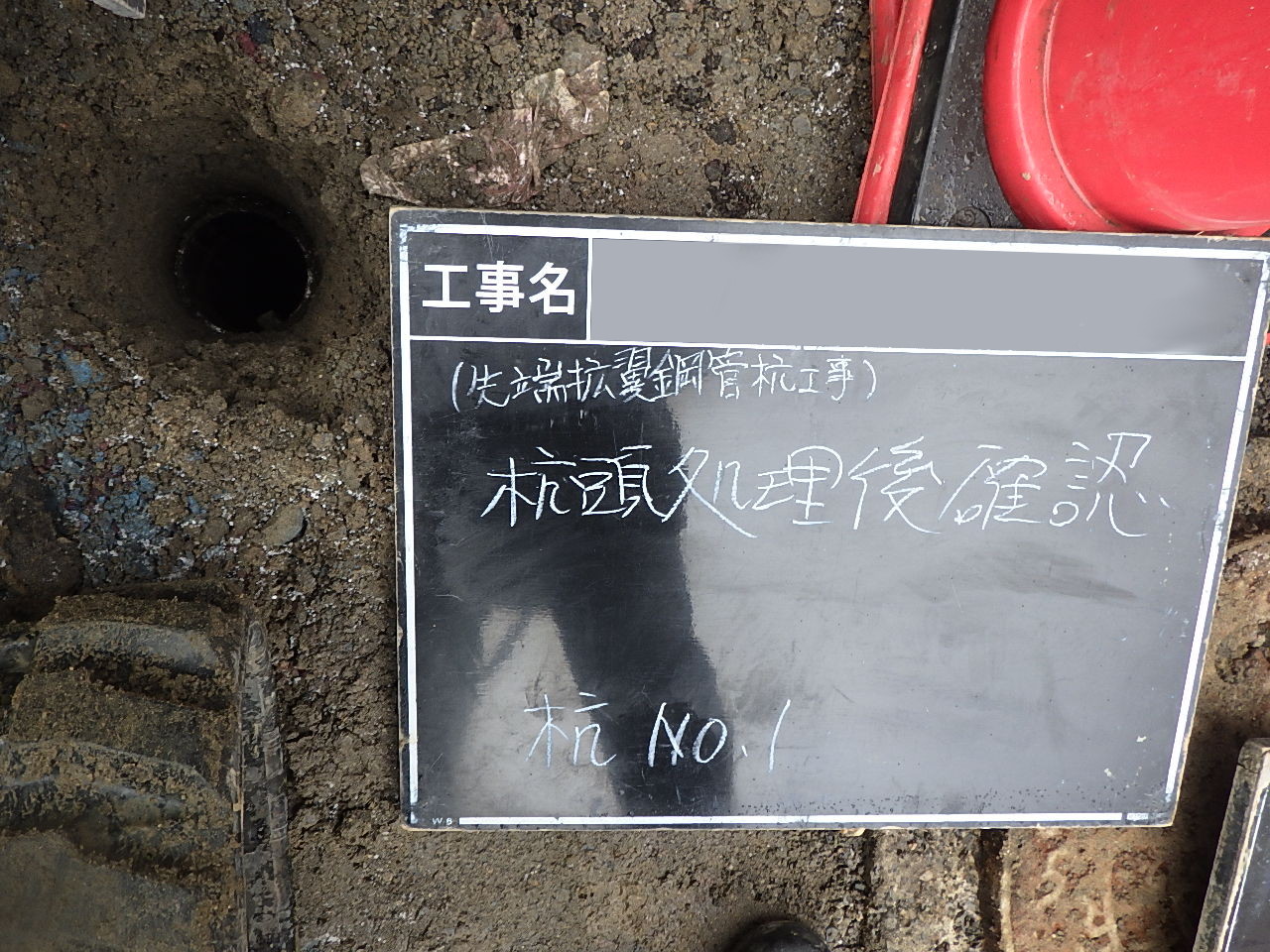

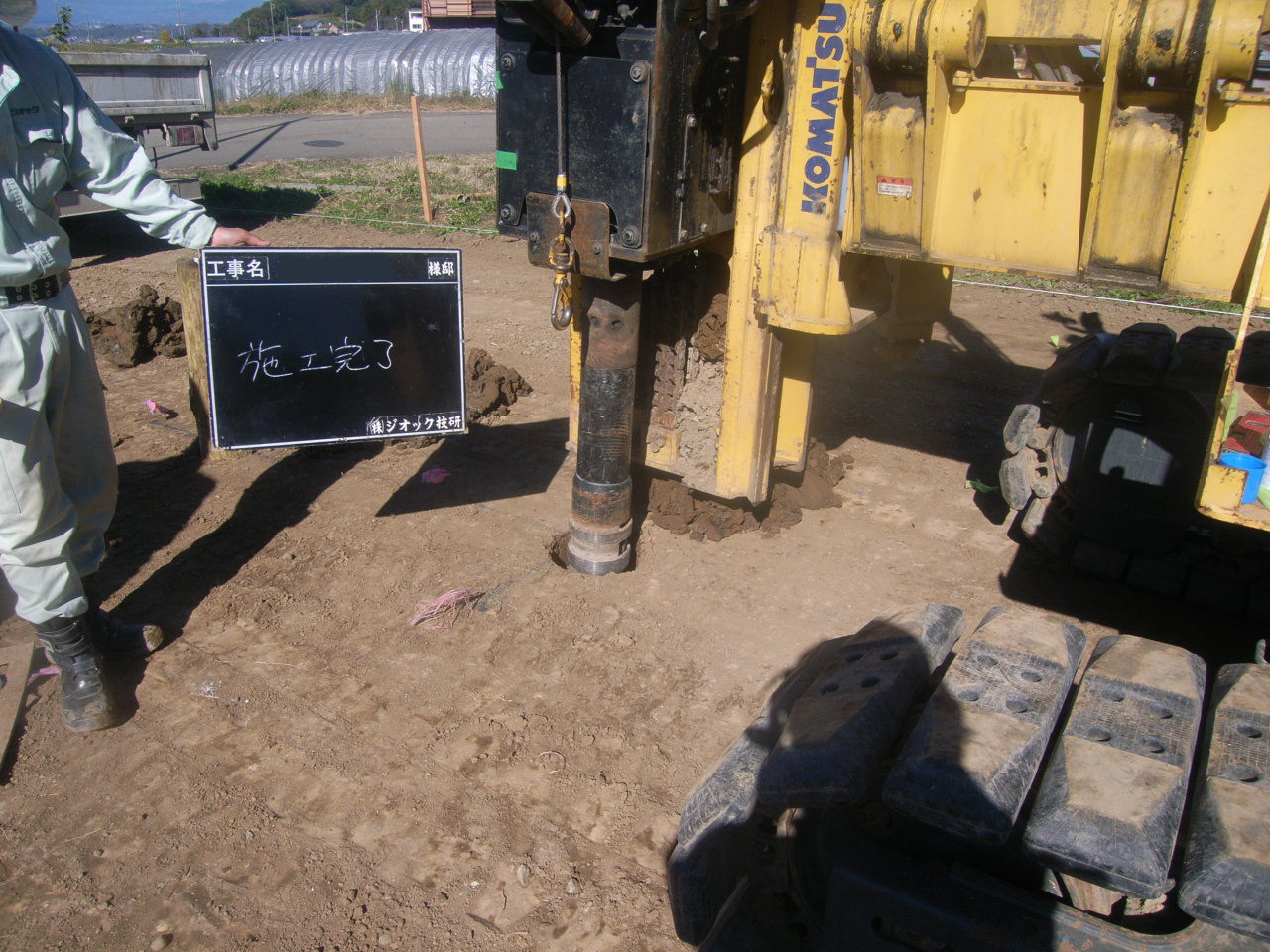

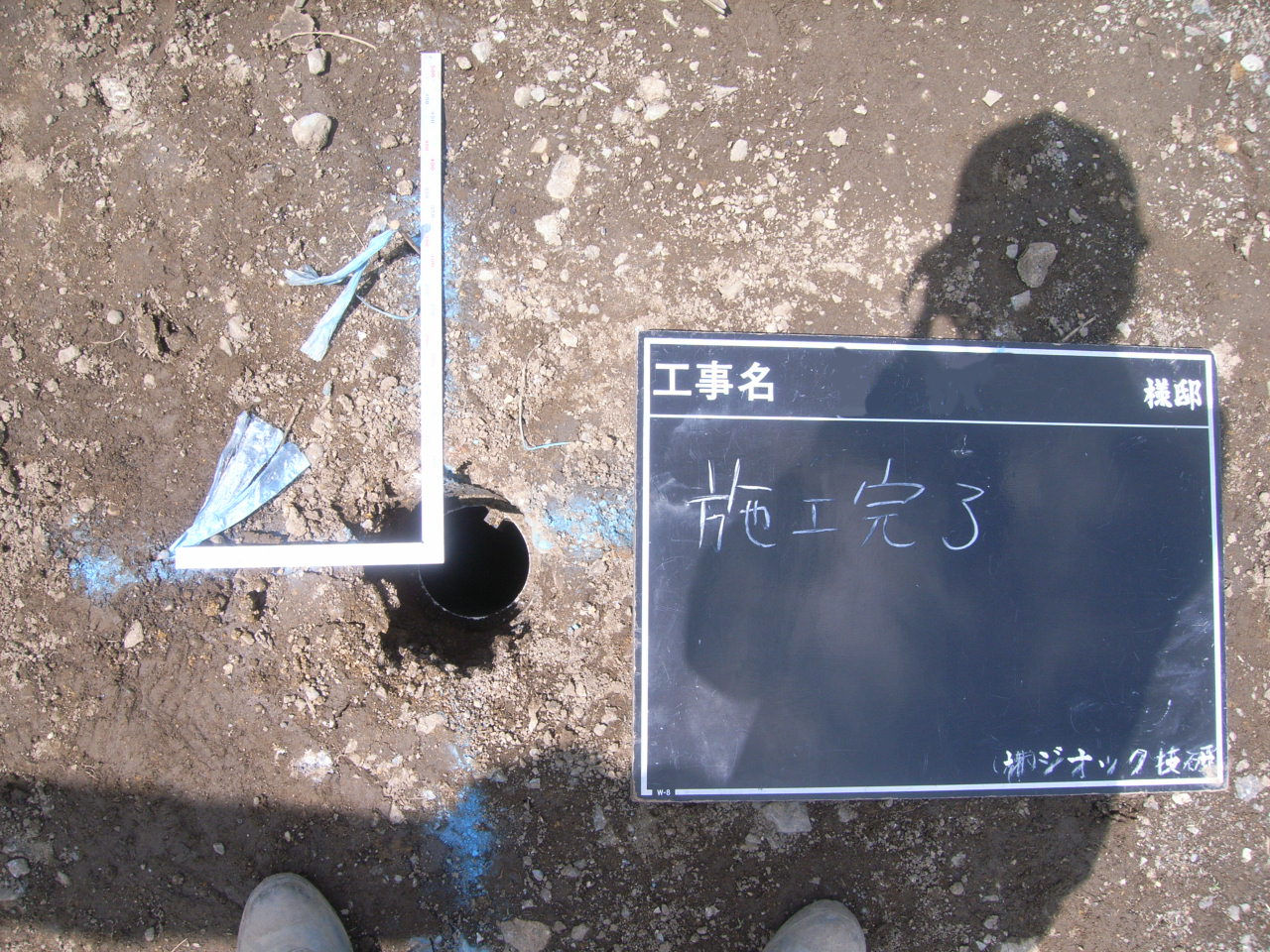

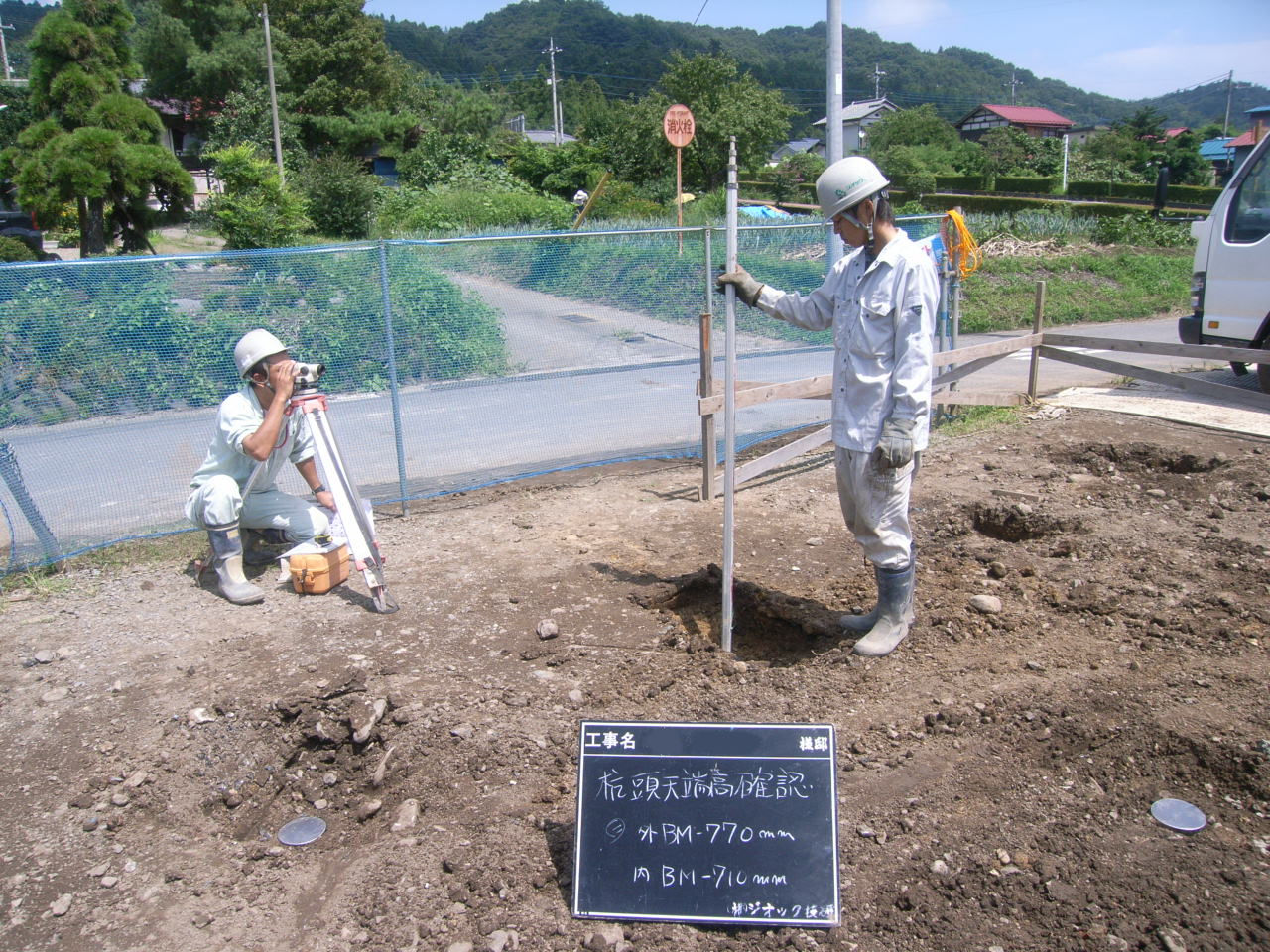

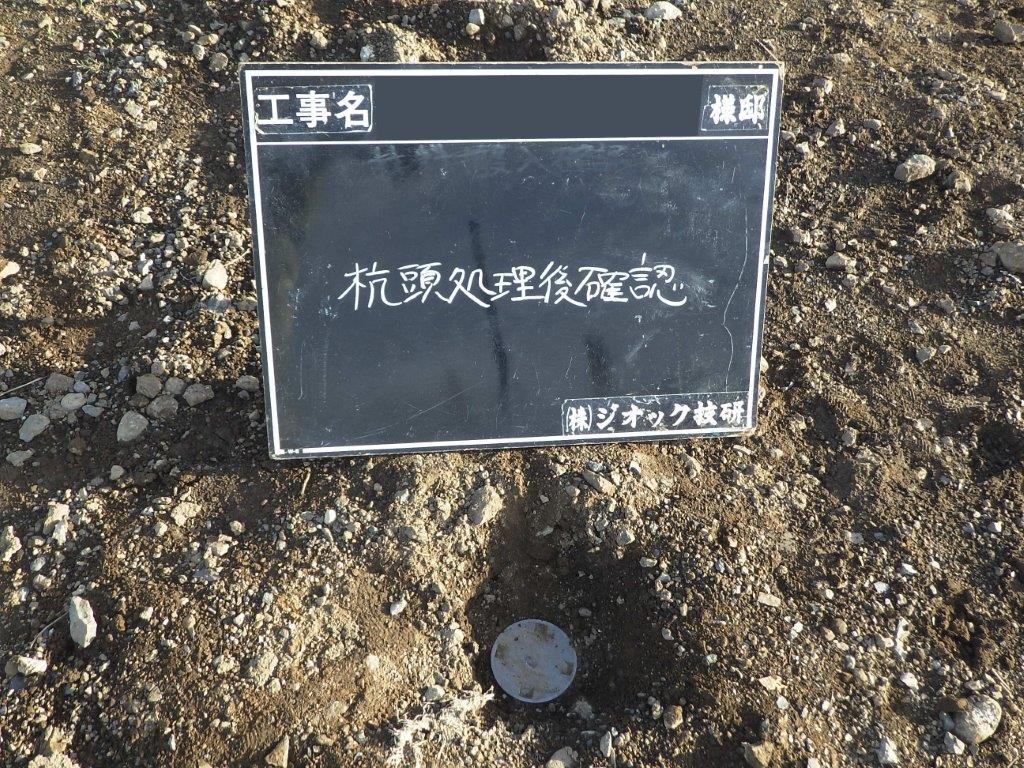

  • 6.施工完了

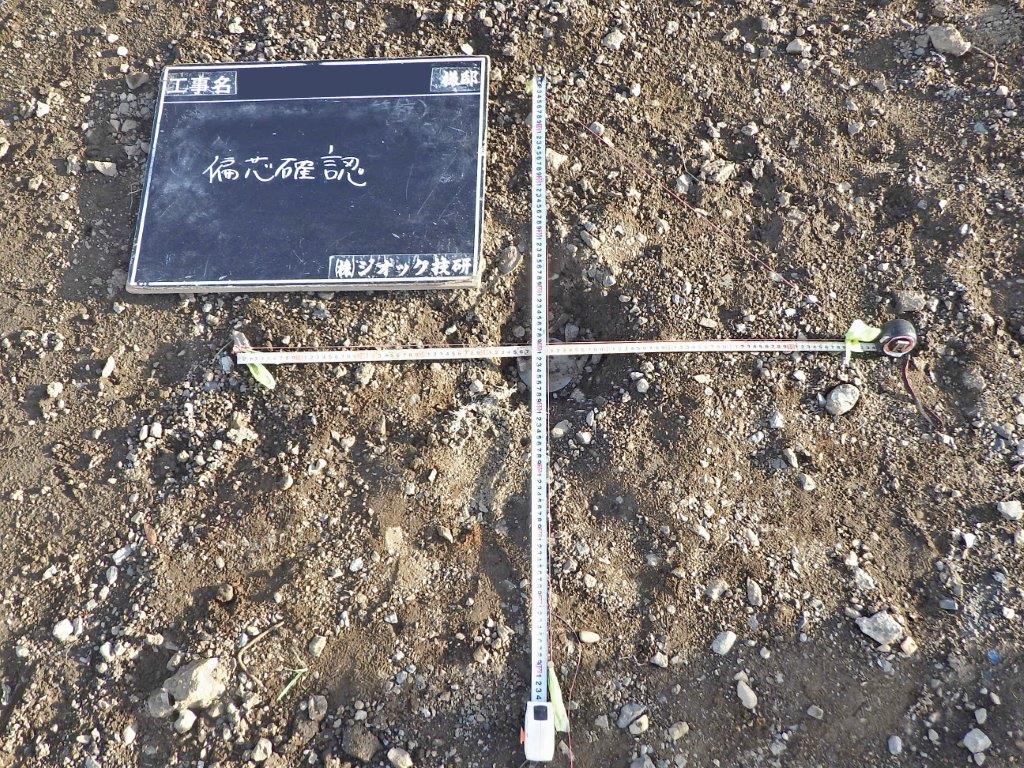

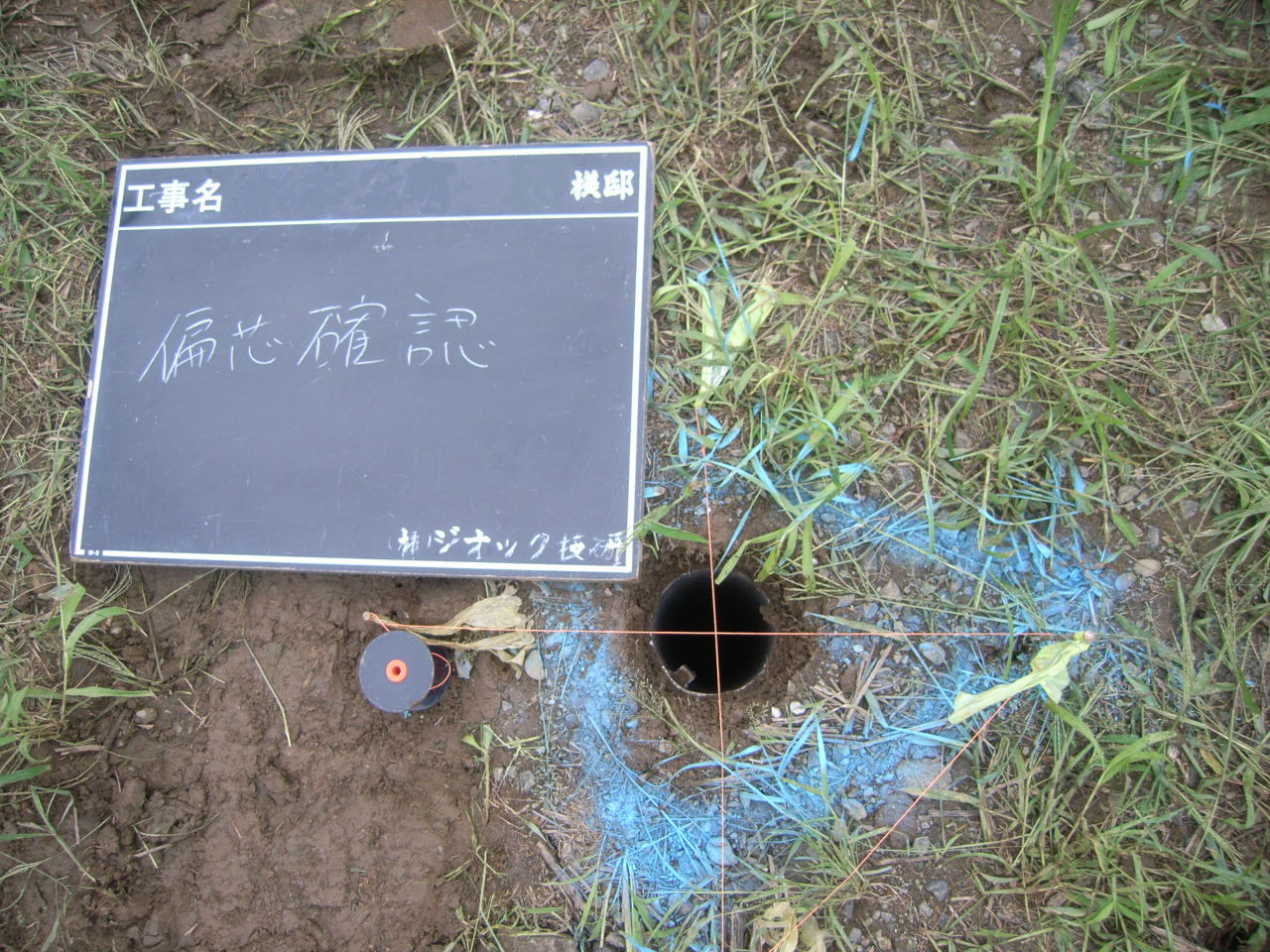

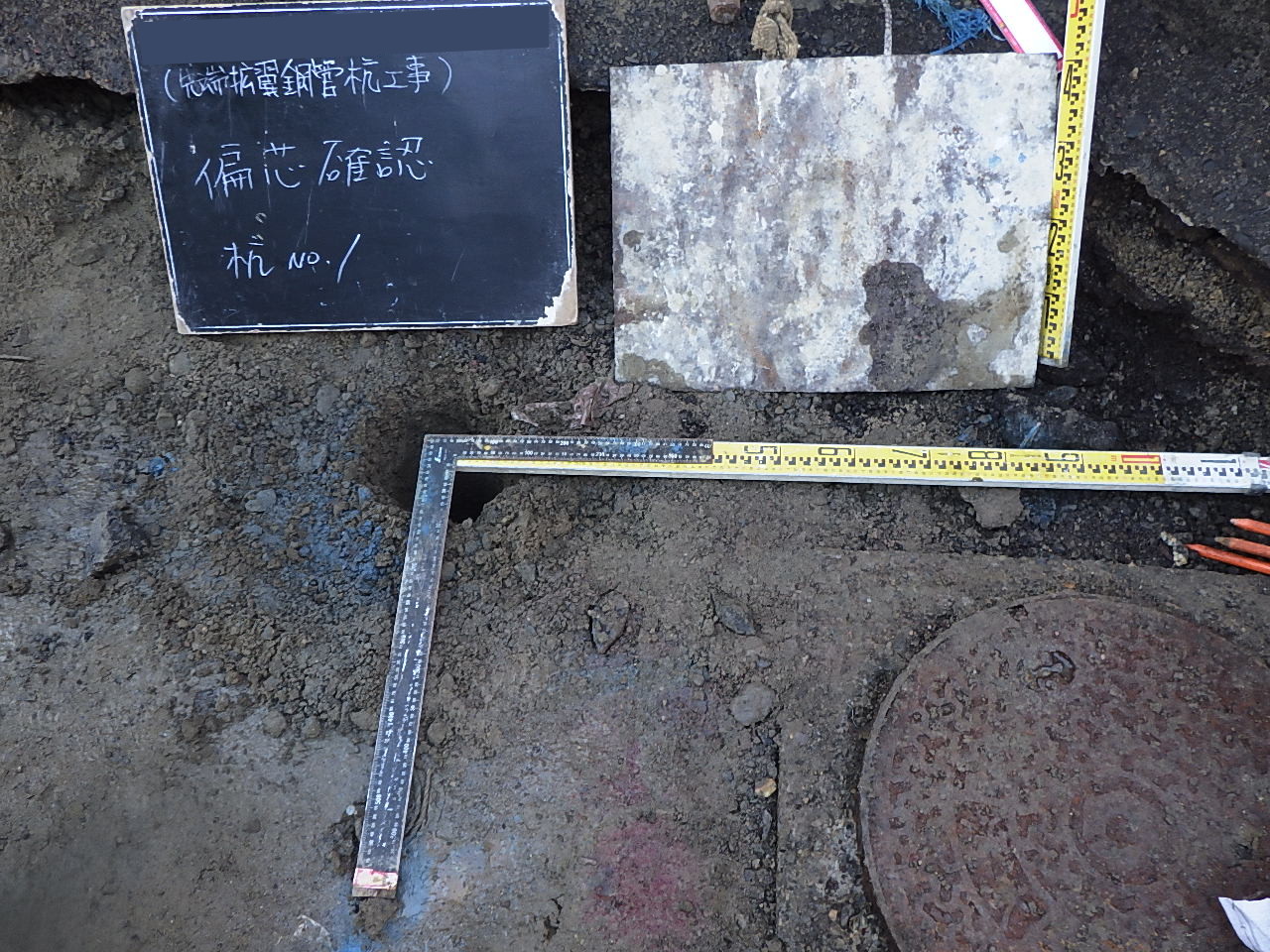

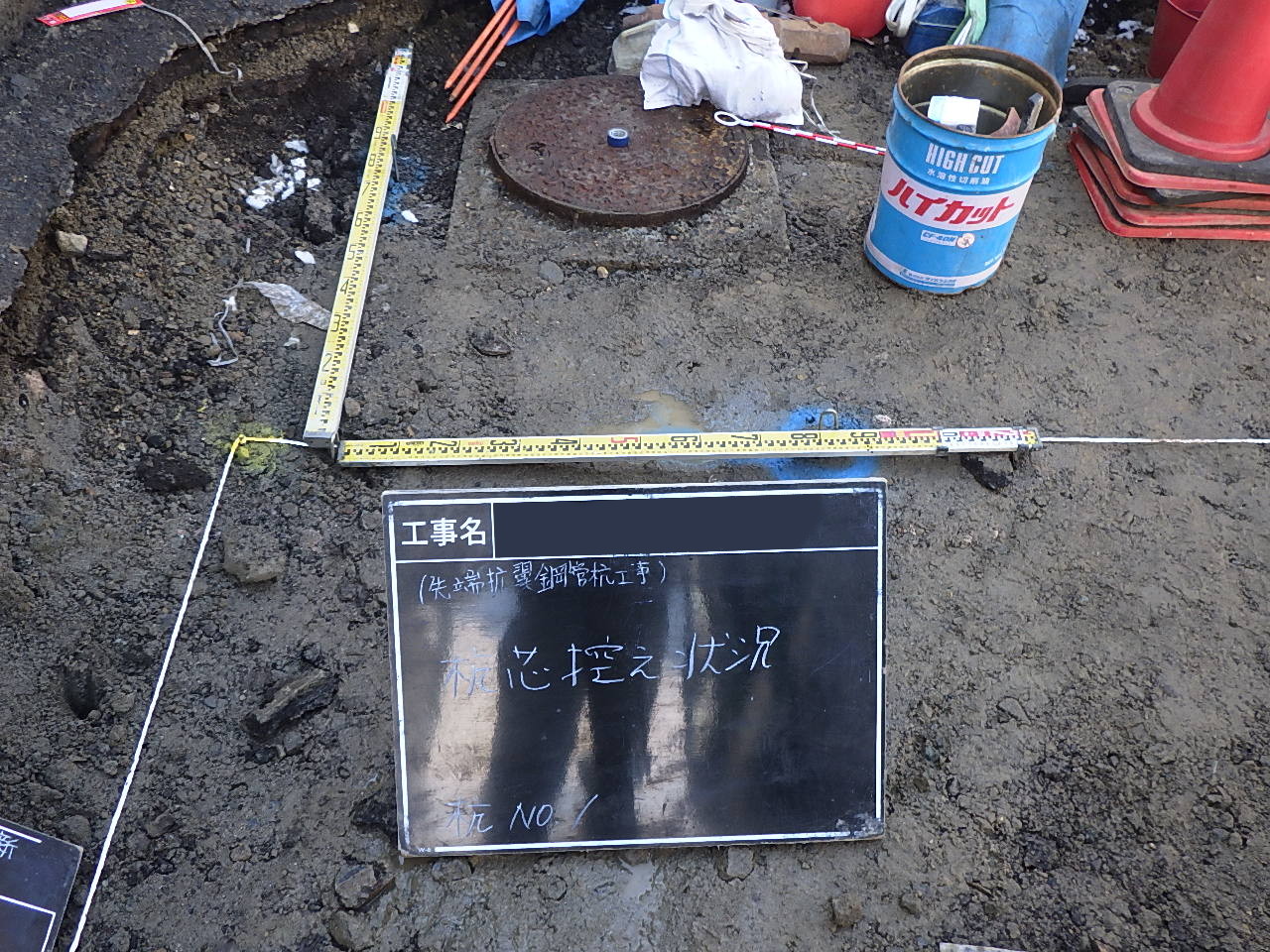

    芯ズレが許容値内であることを
    確認して施工完了

SMD(スーパーミニドリル)杭工法
(一財)日本建築総合試験所 建築技術性能証明
GBRC 性能証明 第09-23号

国土交通省認定工法 回転貫入鋼管杭

都市空間での、中低層建築物施工に最適な鋼管杭工法です。

概要:

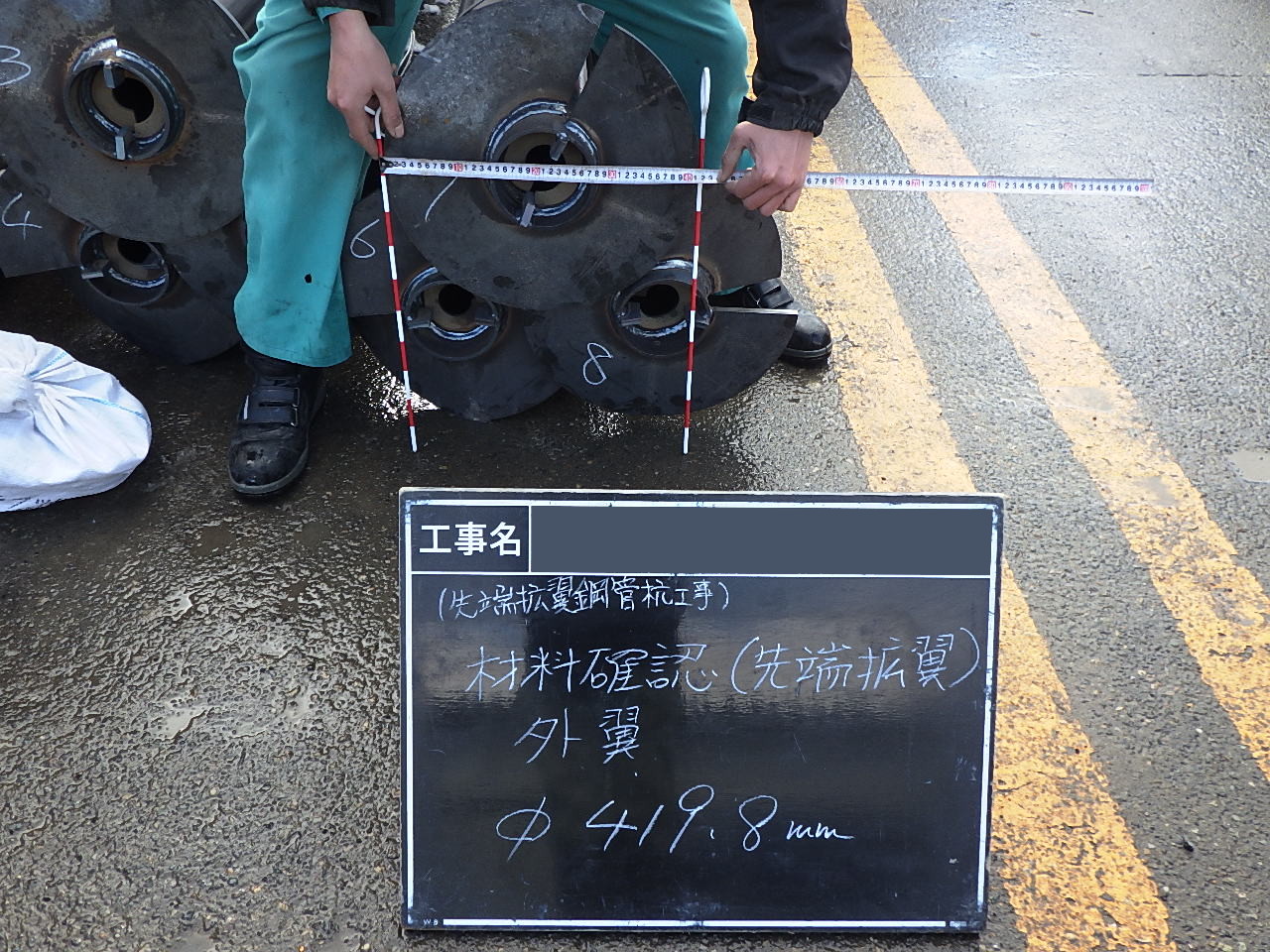

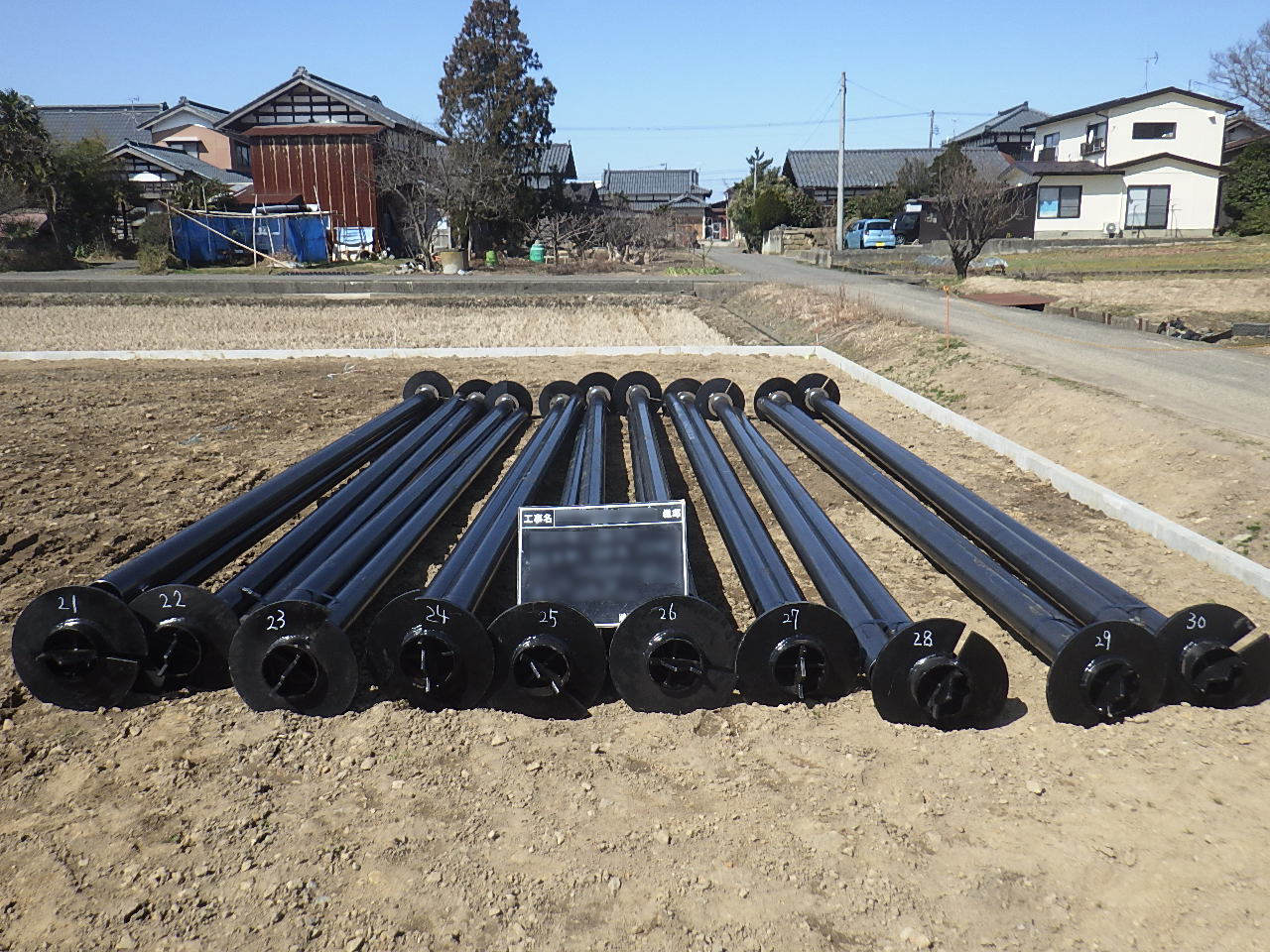

SMD杭工法は、くい先端部の外周に杭径の2倍から3倍程度の大きさの螺旋翼(外翼)を取り付けた鋼管杭を右回転により回転貫入させる工法です。杭頭部に回転トルクを与えることによって、外翼が地盤から推進力を受け、地上部には無排土の状態で回転貫入します。また、くい先端部の管内は開端で、鋼管内に螺旋翼(内翼)が取り付けられ、完全閉塞の場合とほぼ同等の支持力を実現する構造となっています。
このSMD杭工法は、低騒音・低振動での施工が可能であり、また、地質改良工法や先端根固め工法などのセメントミルクを使用しないので排土処理が一切不要です。このため、掘削土や泥水などが発生しない環境に優しい工法です。
特徴:
ハイクオリティー
杭先端部に杭径の2~3倍の外翼を装備した鋼管杭を使用し、先端N値6以上の粘土質・砂地盤に適応。杭打ち止め時に、地盤を乱す事なく高い支持力を発揮します。
エコロジー
地上部に産業廃棄物となる建設発生土を一切出さない回転貫入方式ですから、二次公害の心配もありません。また、施工機械も小型ですから住宅密集地でも近隣に威圧感を与えません。
ローコスト
施工機械や杭のサイズも非常にコンパクトで、持ち運びや、施工性に優れ、ローコストに直結する工期の短縮を実現します。
工法のイメージ・SMD杭工法

工法の手順・SMD杭工法

環境パイル(S)工法
(一財)日本建築総合試験所 建築技術性能証明
GBRC 性能証明 第09-07号

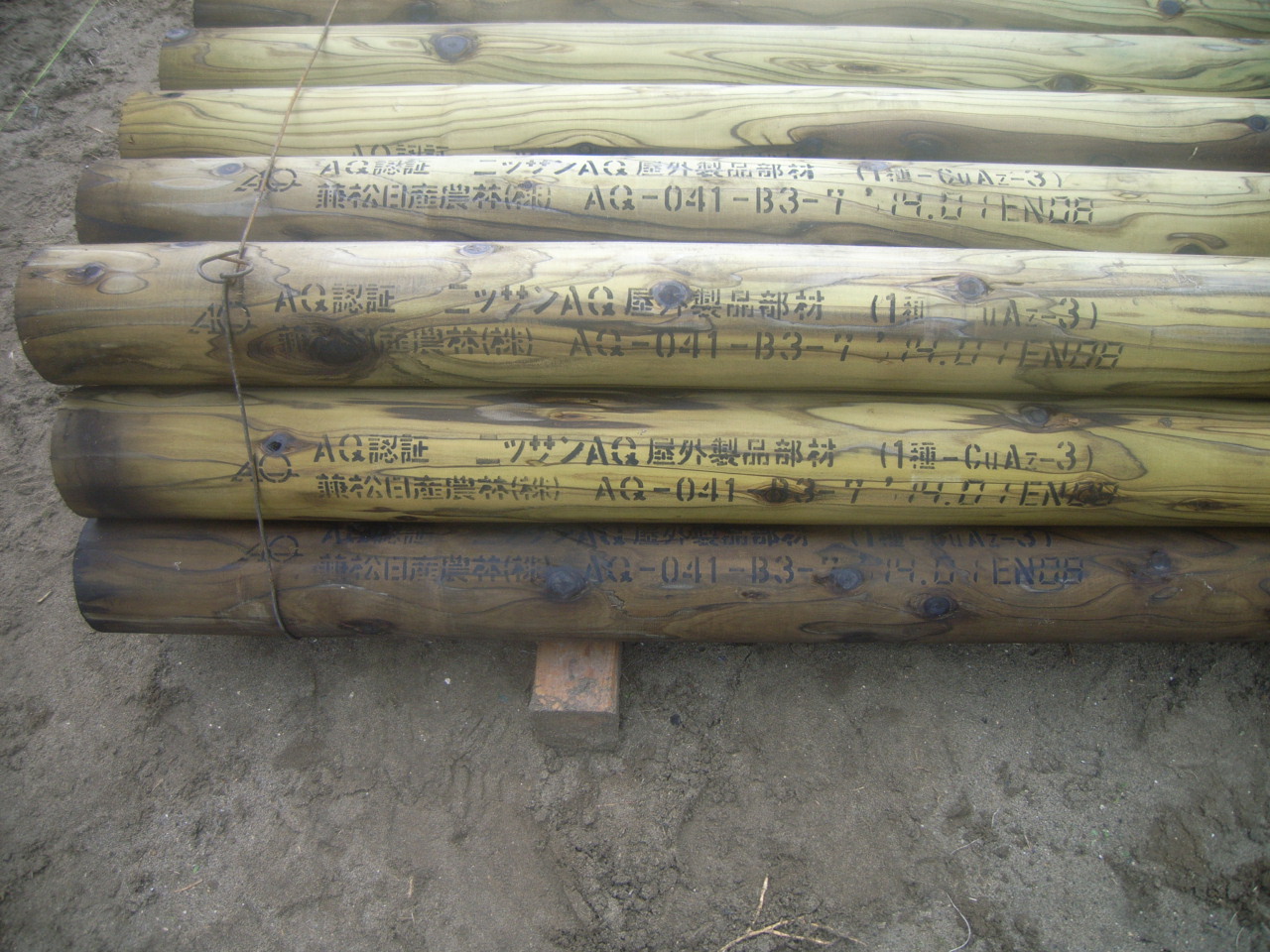

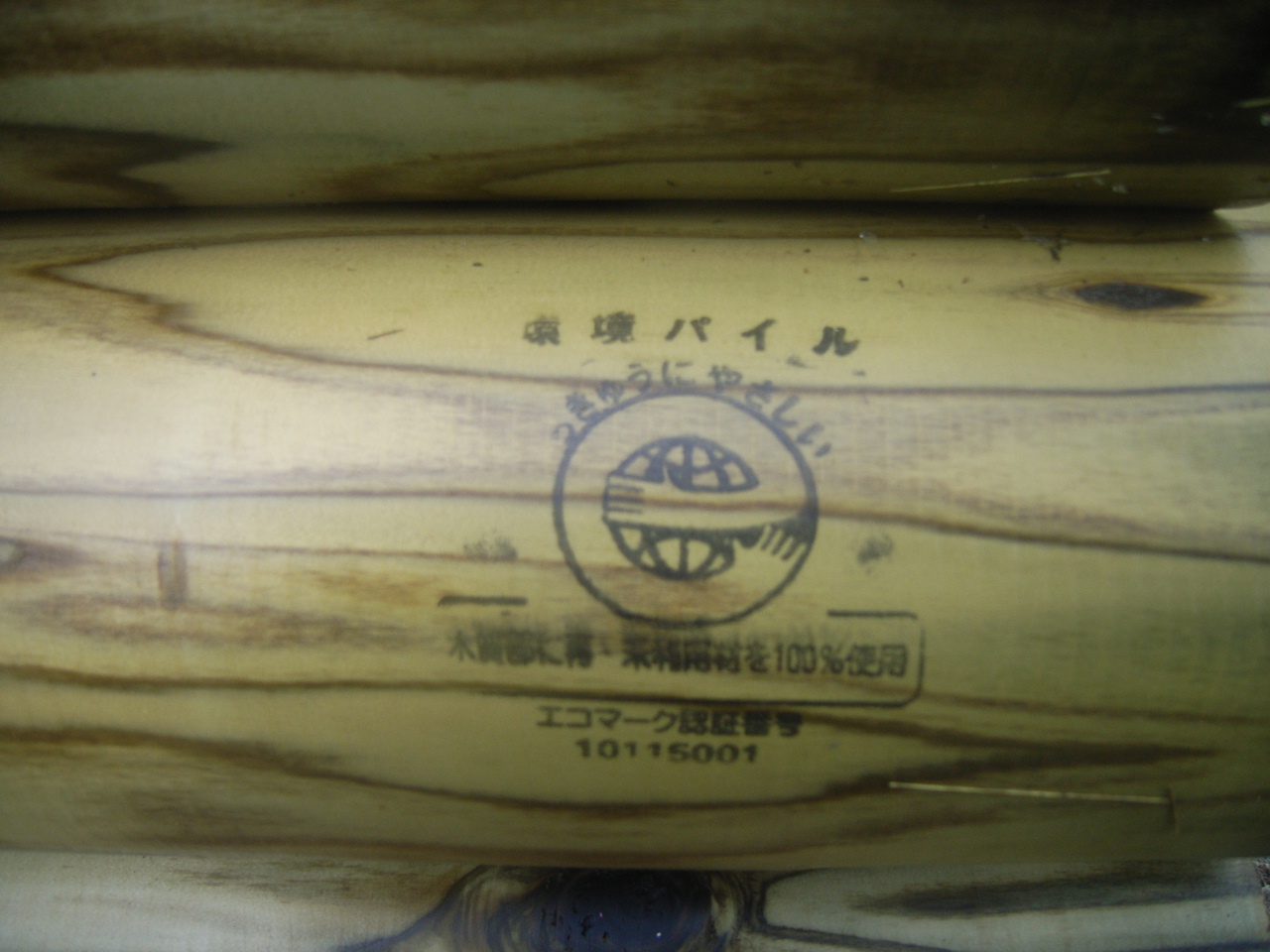

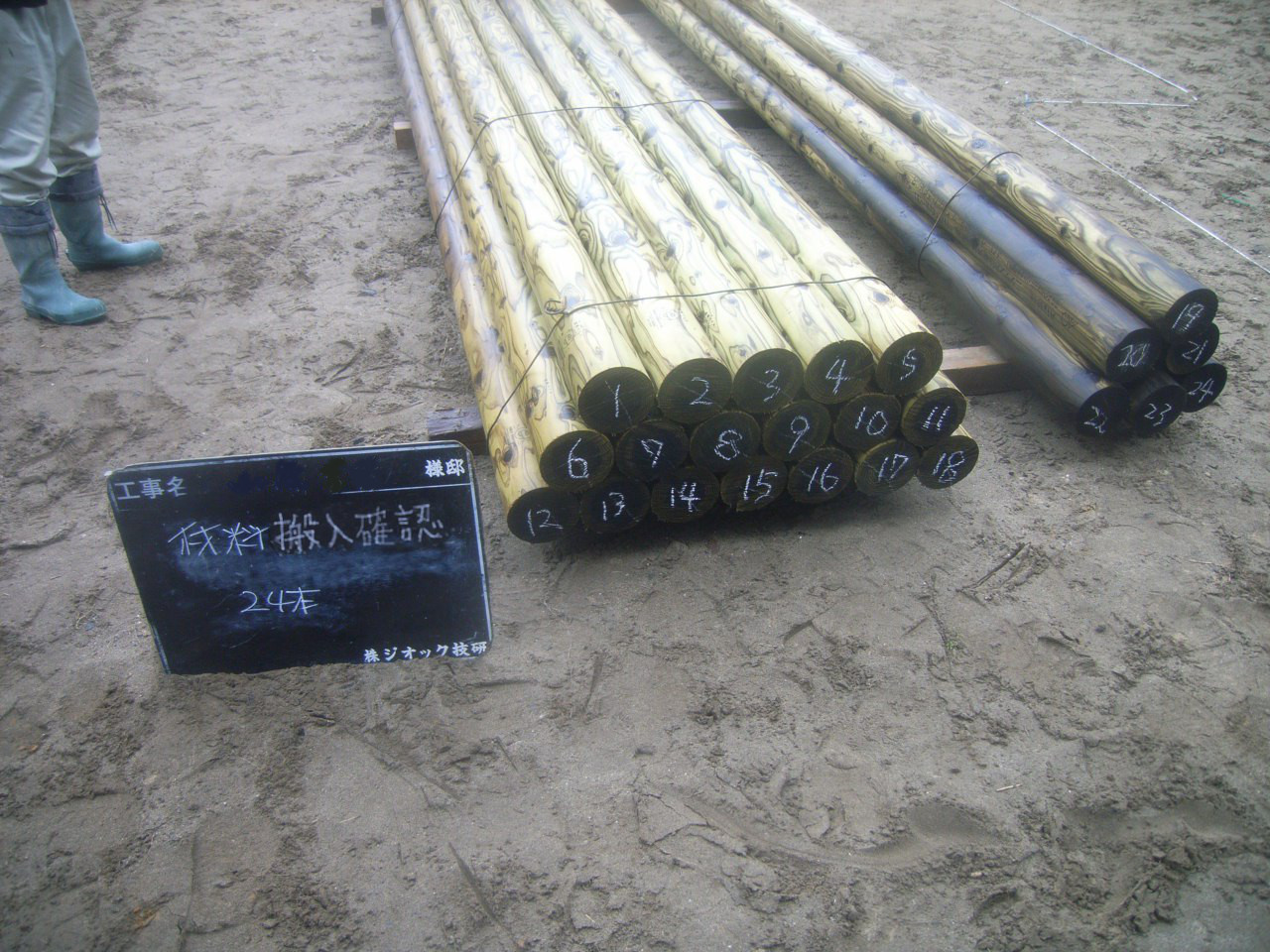

環境パイル工法は、あらかじめAQ認証(優良木質建材等認証)もしくはJAS認定を受けた専用工場にて防腐・防蟻処理を施された地盤補強材を、圧入力型の専用重機を用いて地盤中に無回転にて圧入して行き、地盤補強材先端の抵抗力と地盤補強材周面の摩擦力によって、上部の荷重を支持する工法です。

特徴:
1. 確実な支持力

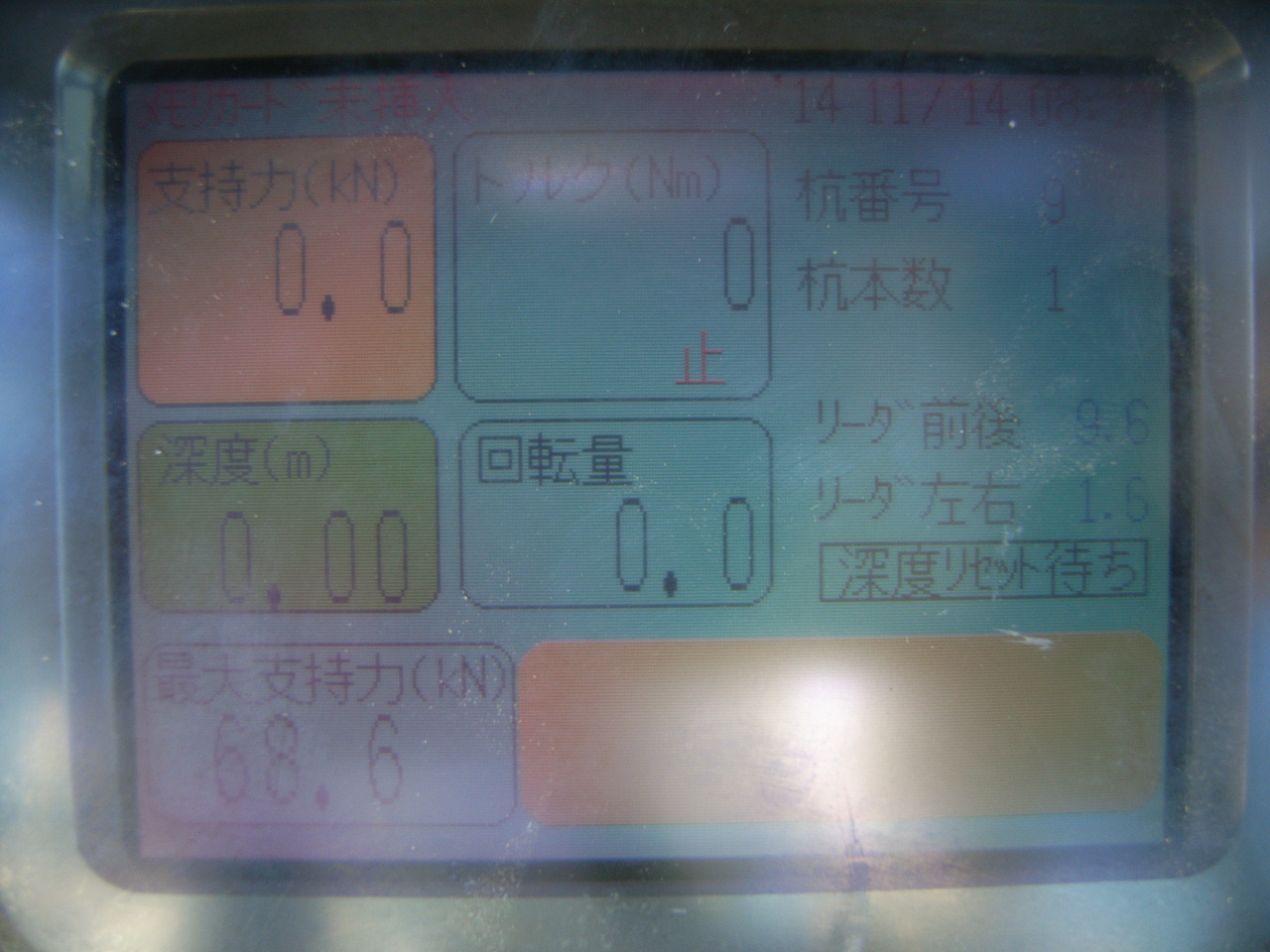

専用重機に付属の管理装置にて全杭の力を確認。
設計耐力深度まで確実に貫入。
2. 無振動、無騒音
全油圧回転圧入のため打撃音なし。
国土交通省低騒音基準適合。
3. エコロジー
施工残土ゼロ、無排土工法従来地盤改良工法に比べCO2約9t/棟削減
工法のイメージ・環境パイル(S)工法

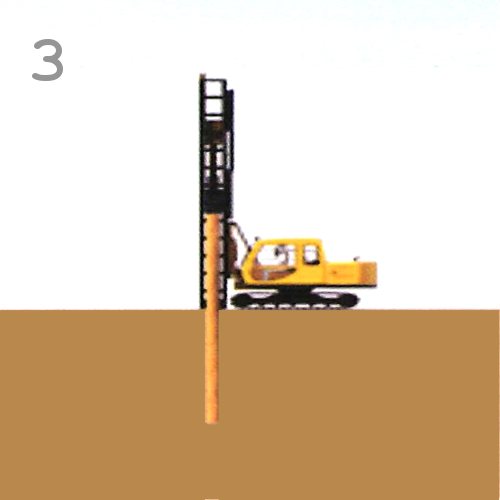

工法の手順・環境パイル(S)工法

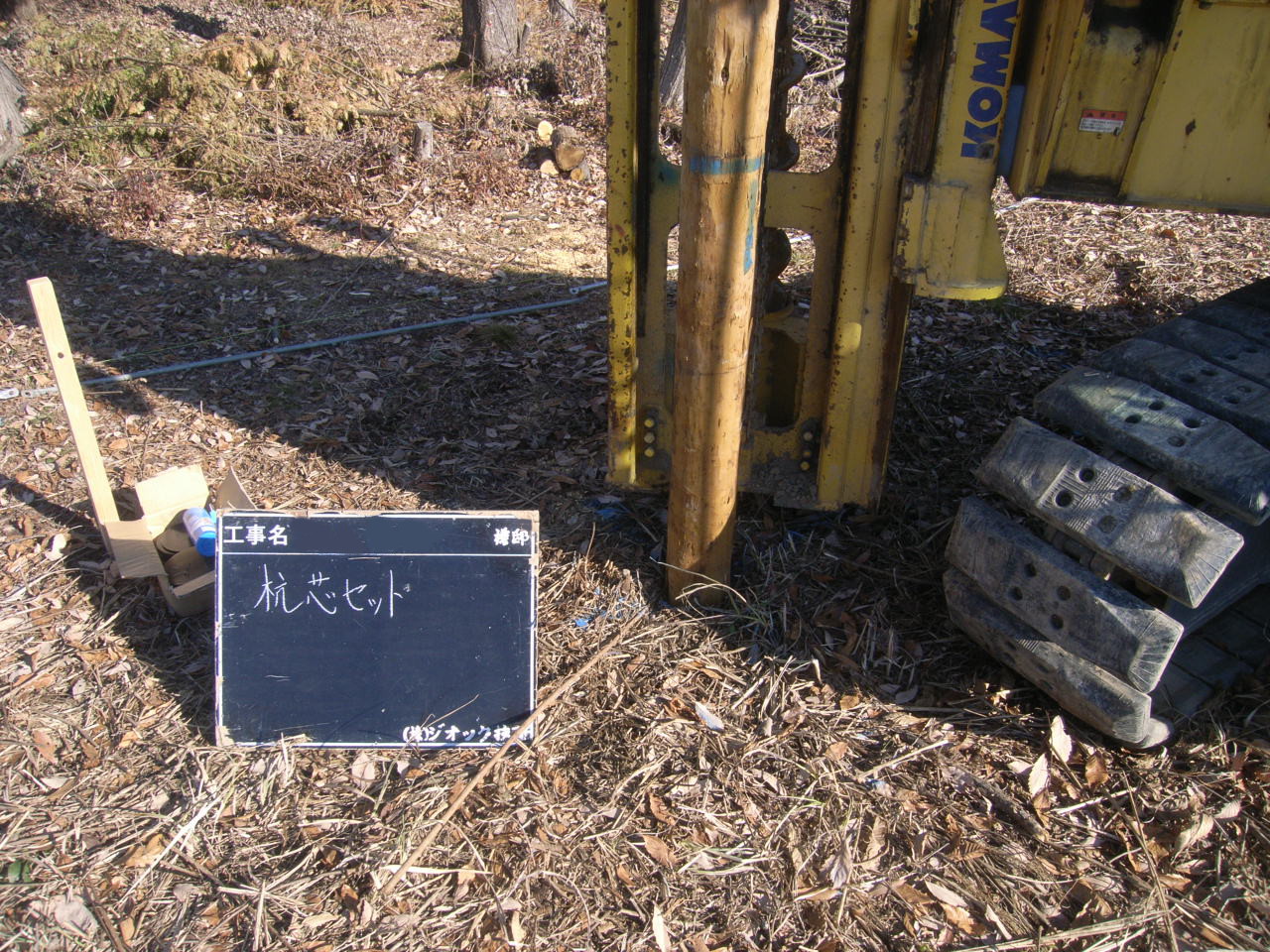

  • 地盤補強材の建て込み

  • 地盤補強材セット

  • 圧入

  • 打設完了

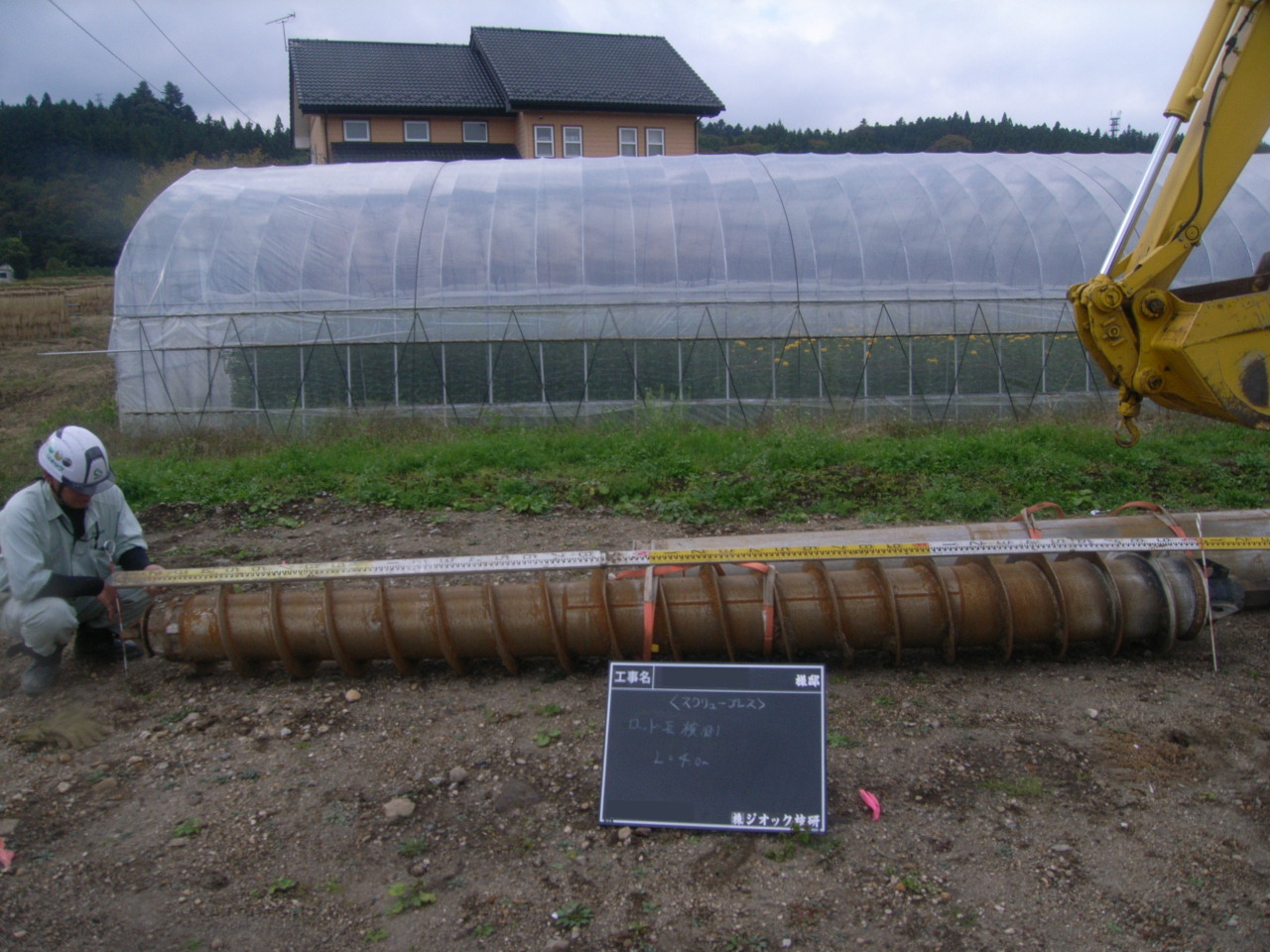

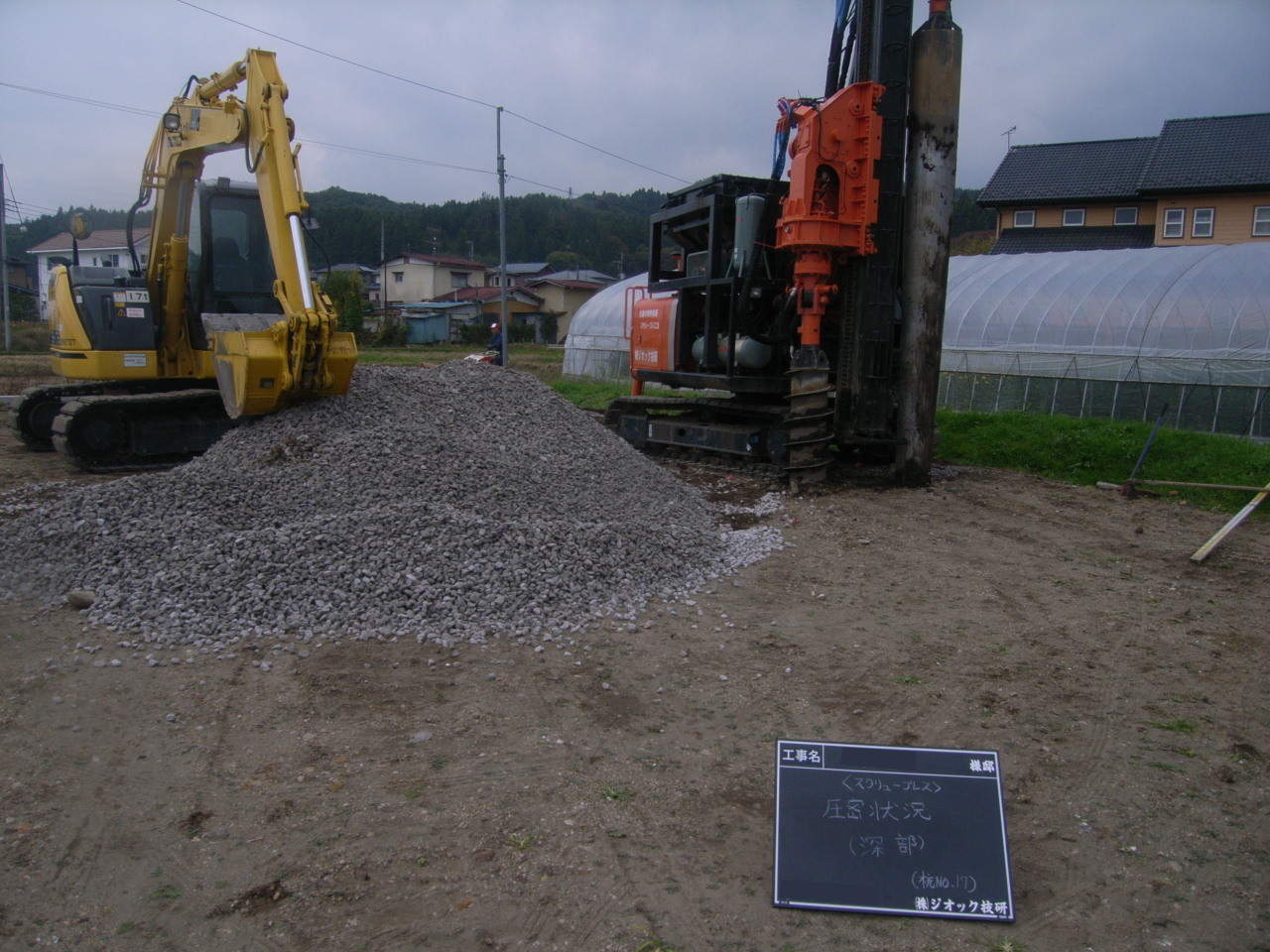

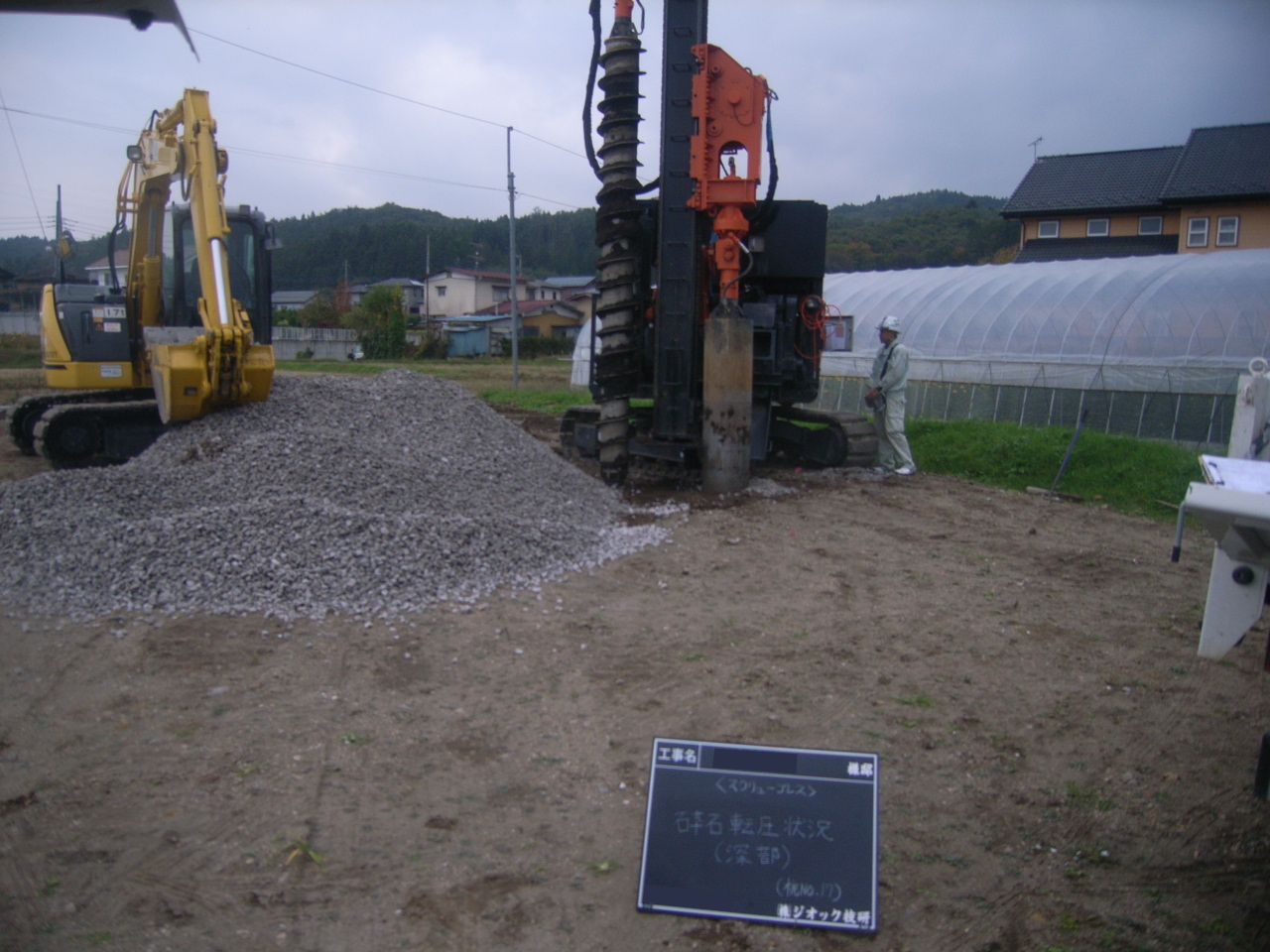

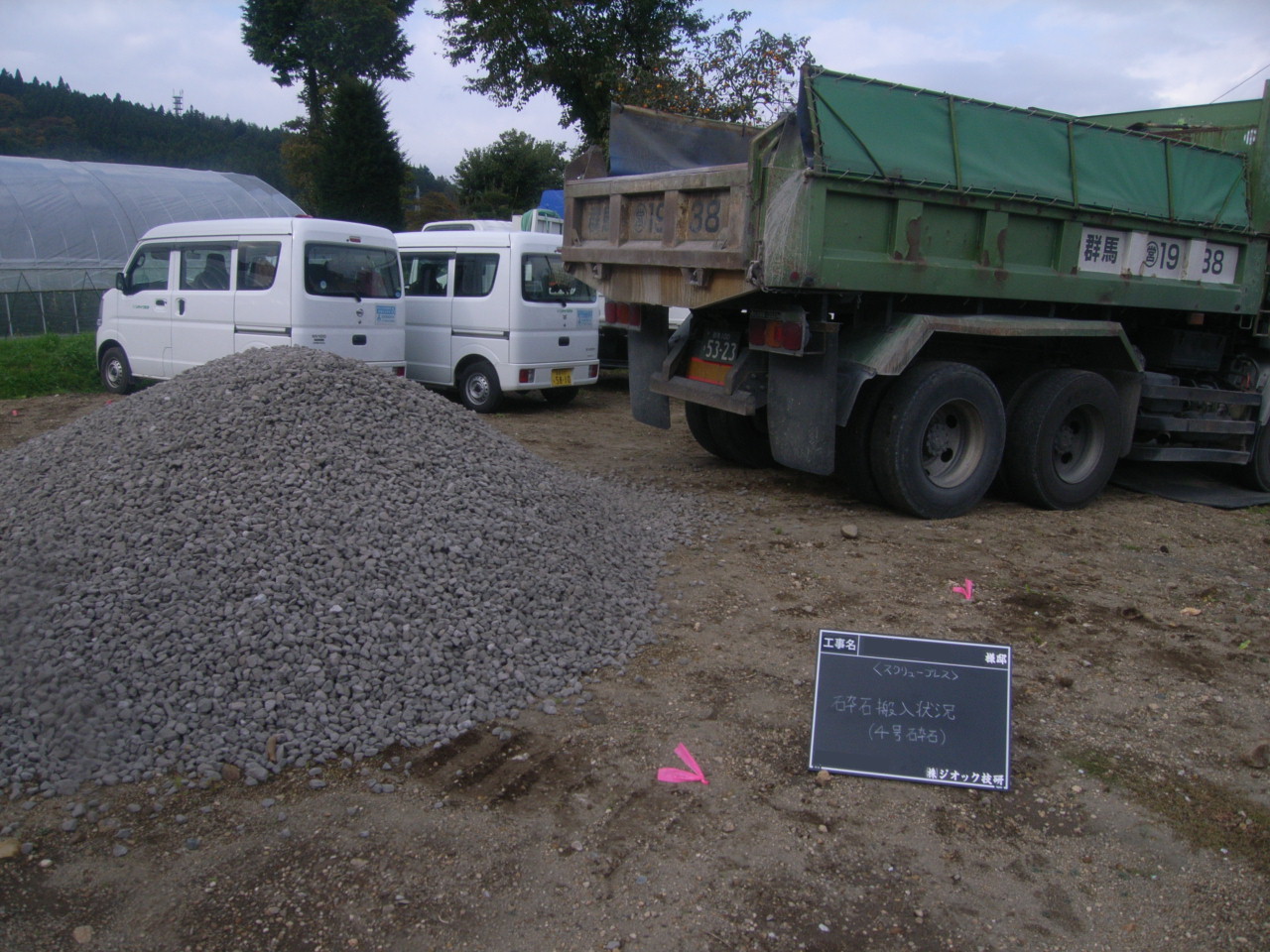

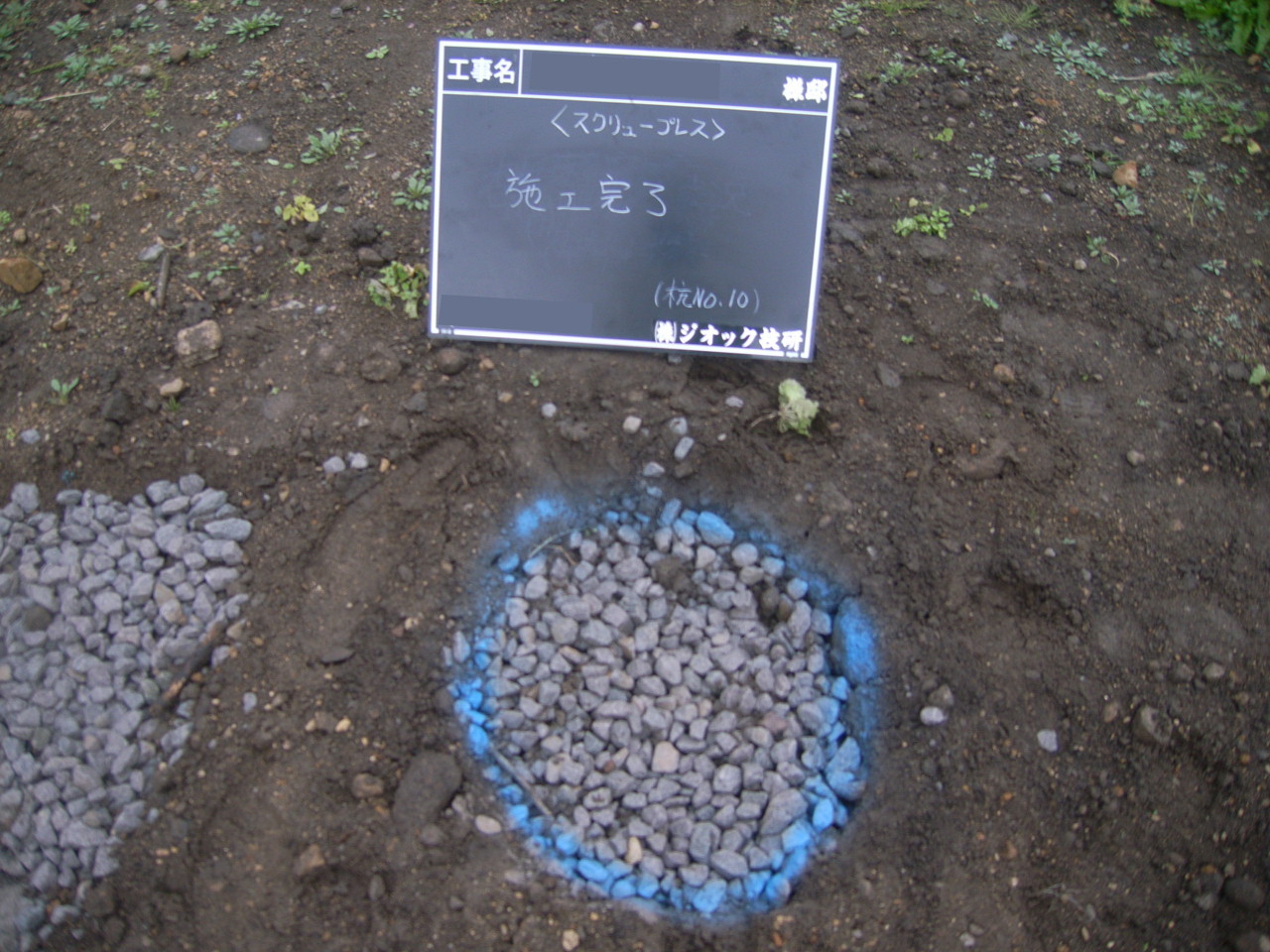

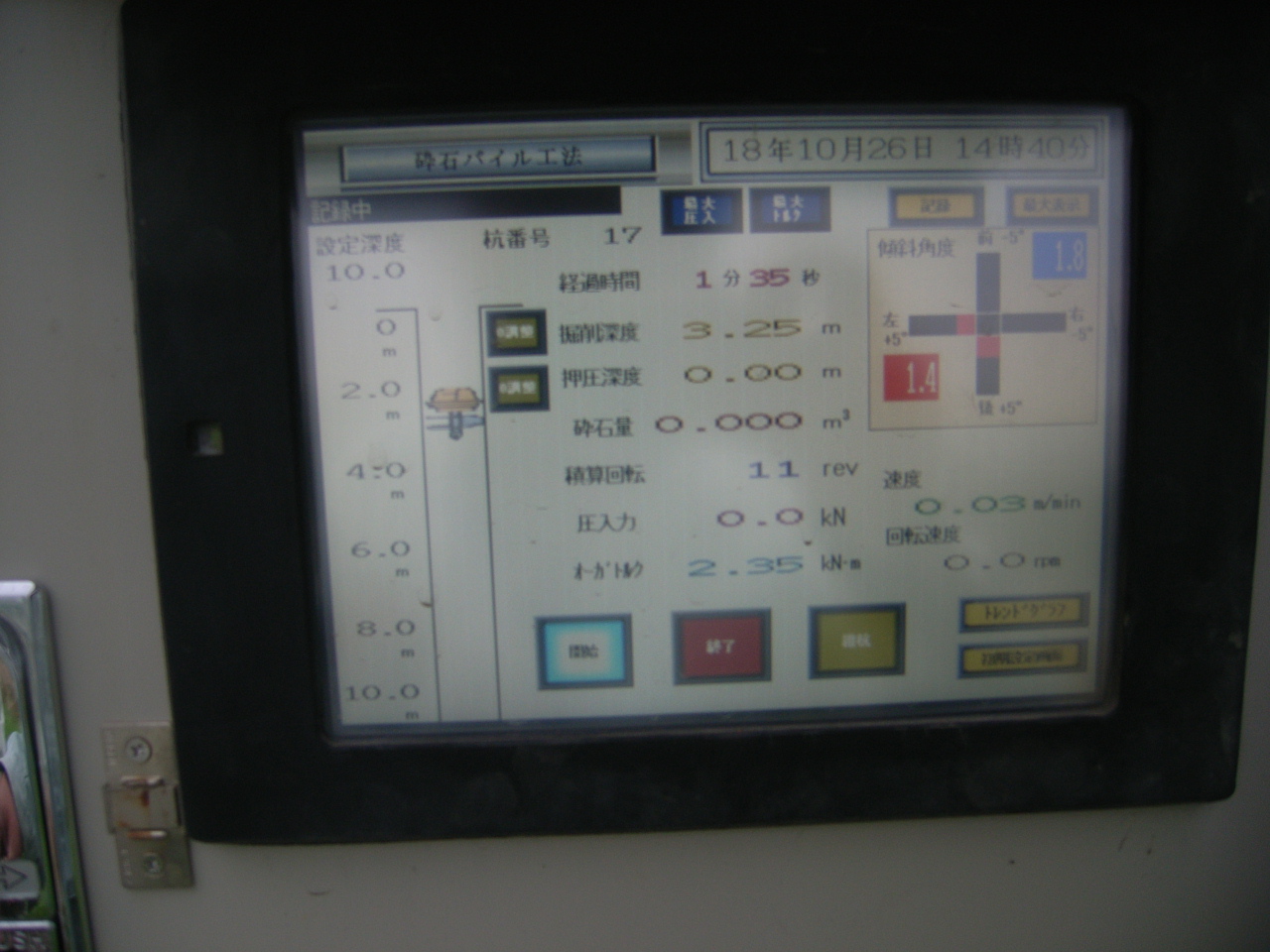

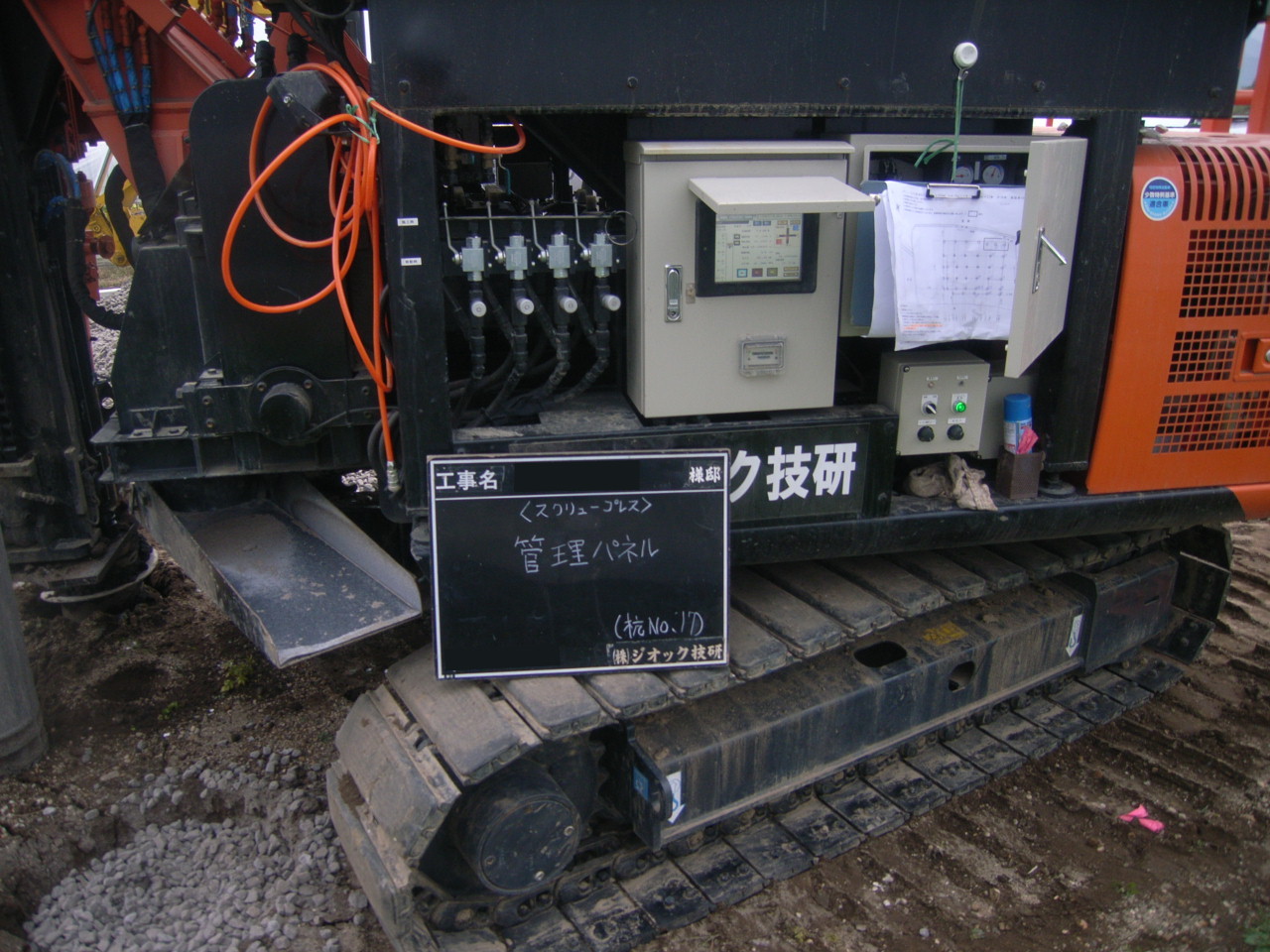

スクリュー・プレス工法
(砕石パイル)
(一財)日本建築総合試験所 建築技術性能証明
GBRC 性能証明 第16-06号

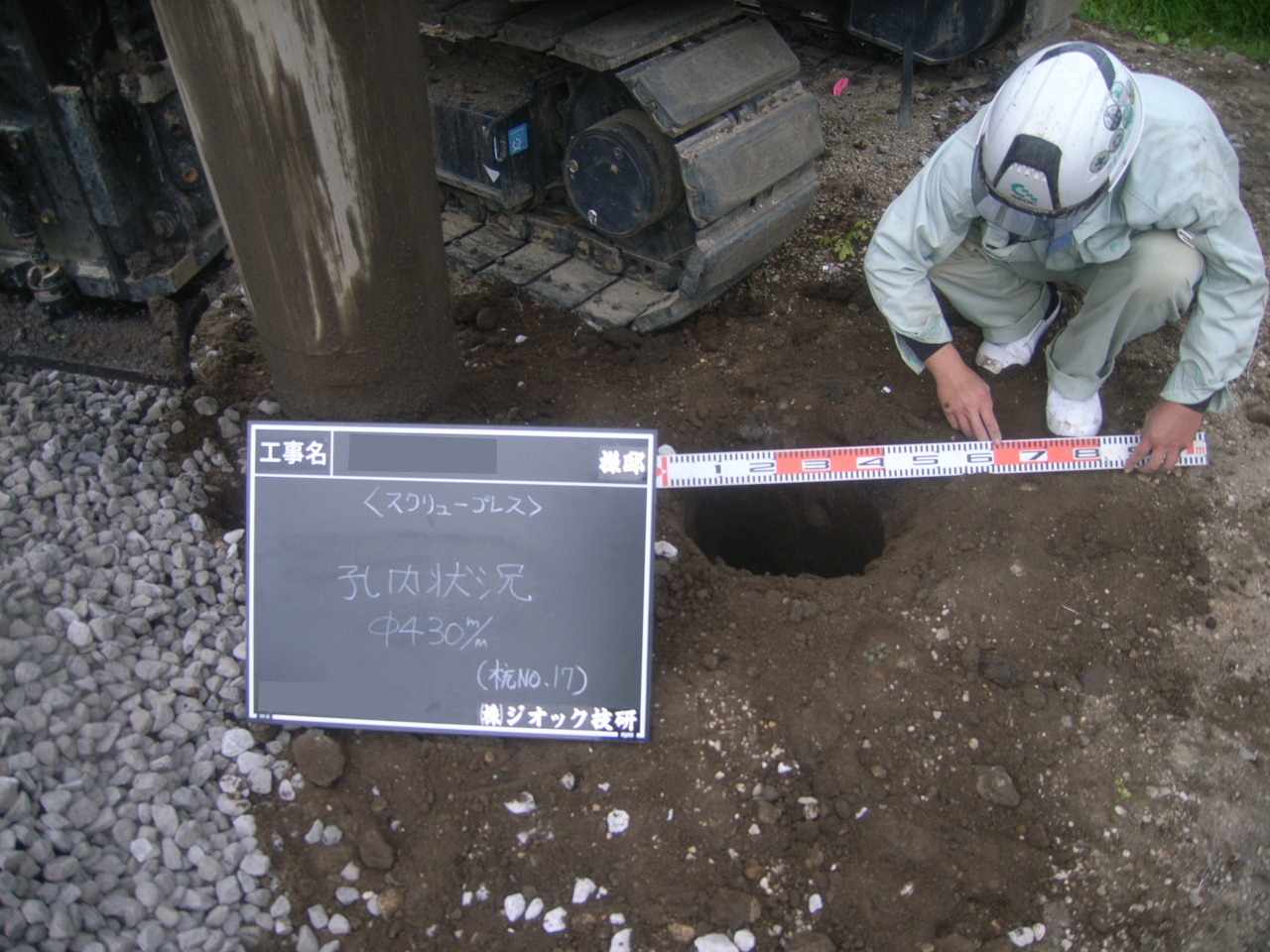

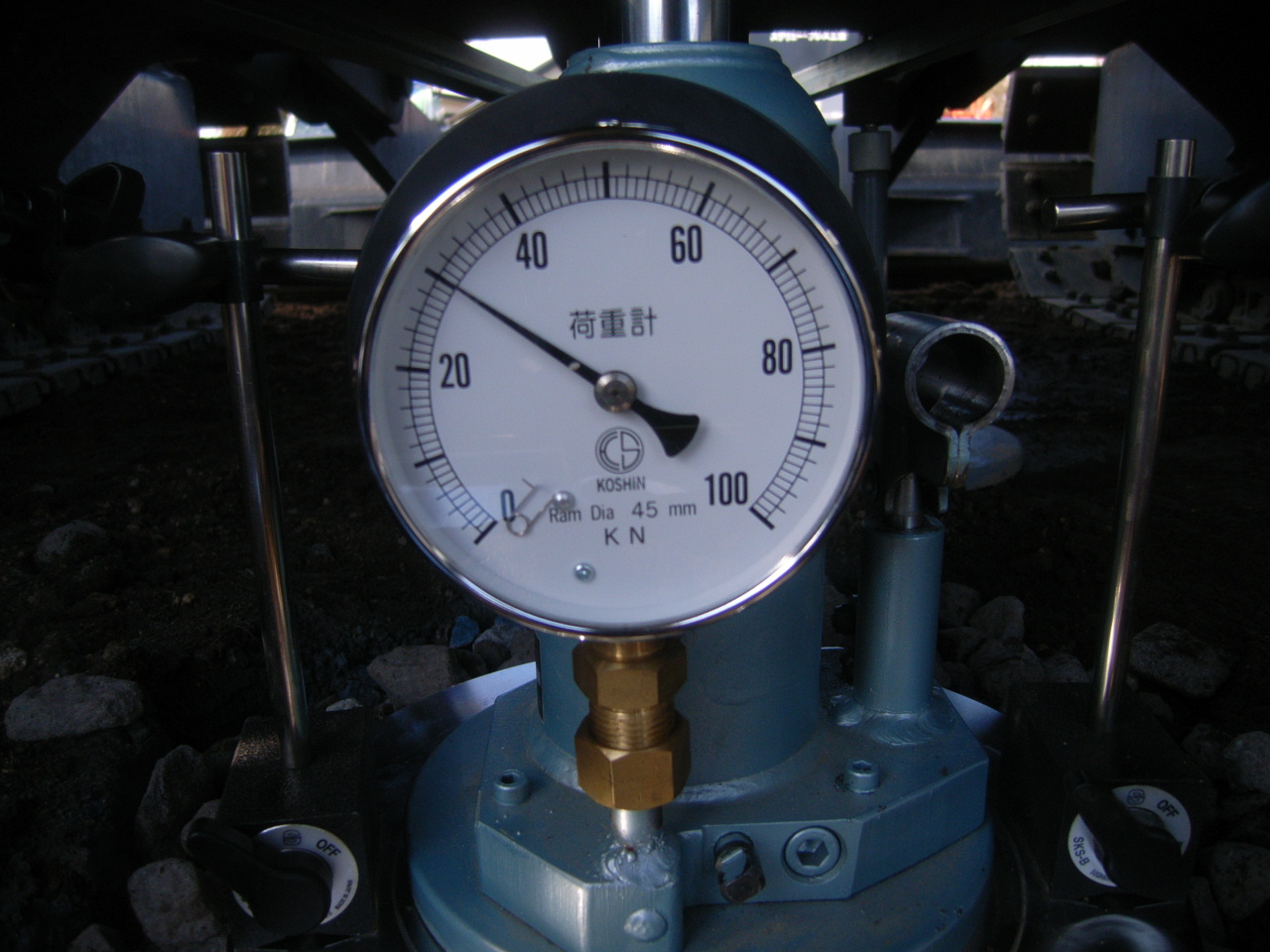

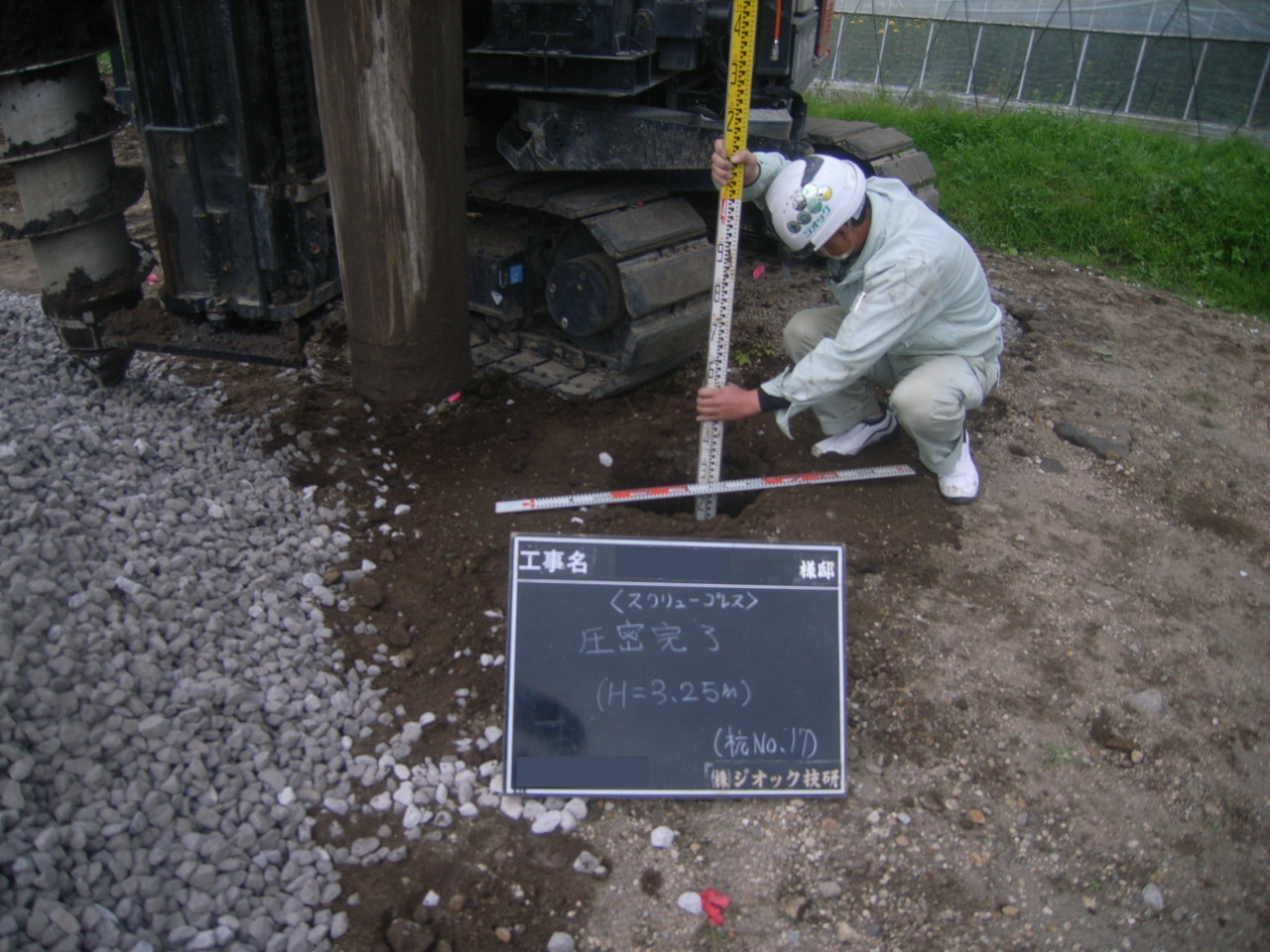

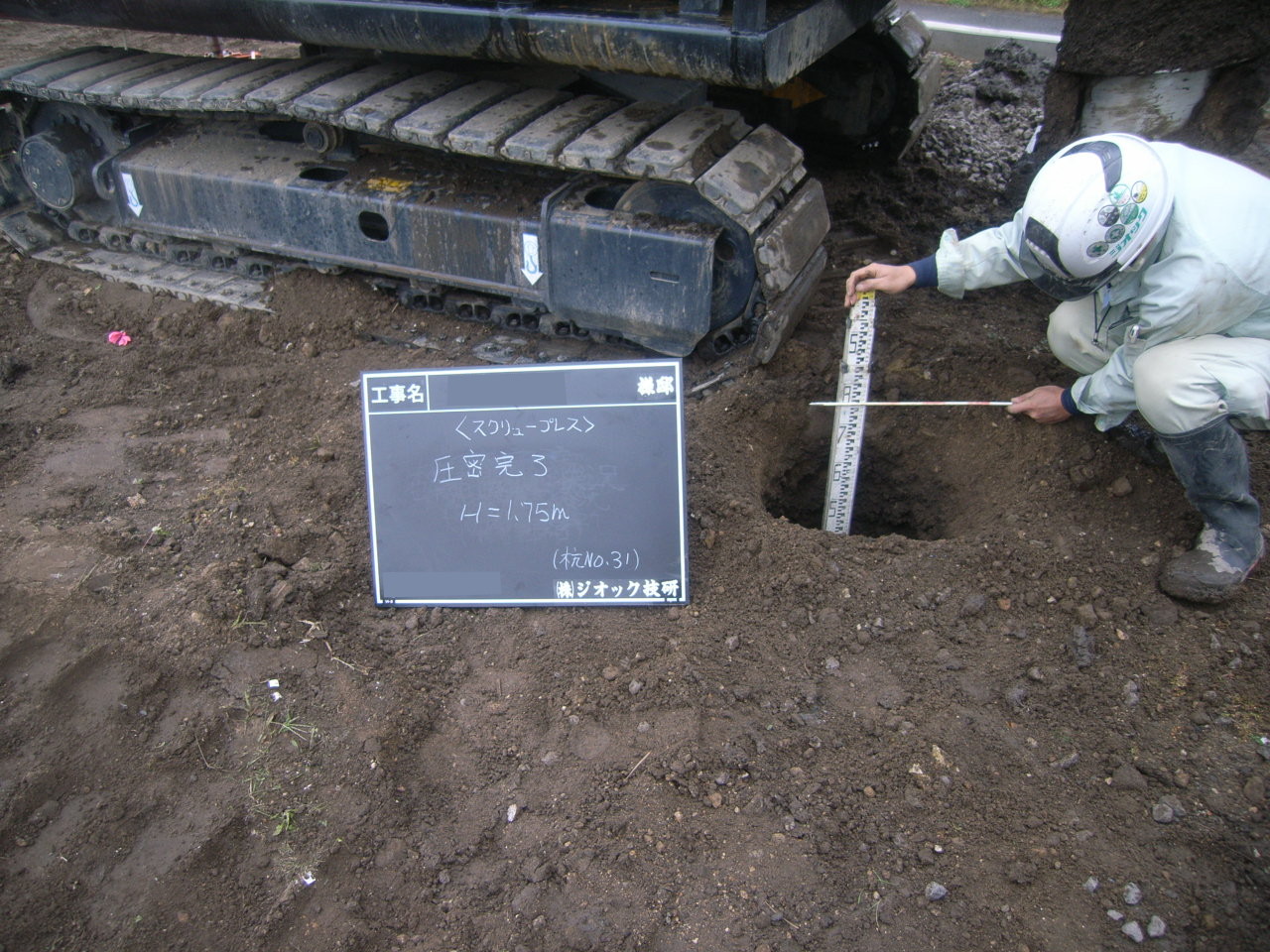

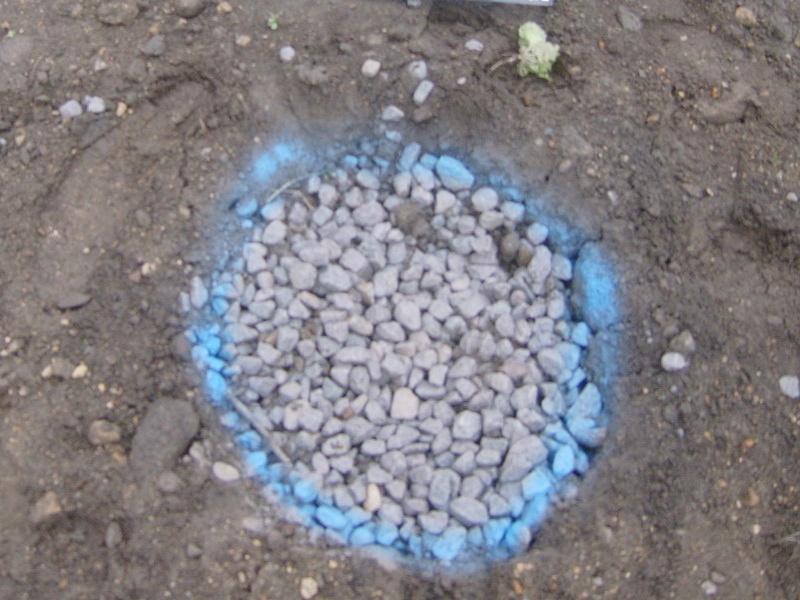

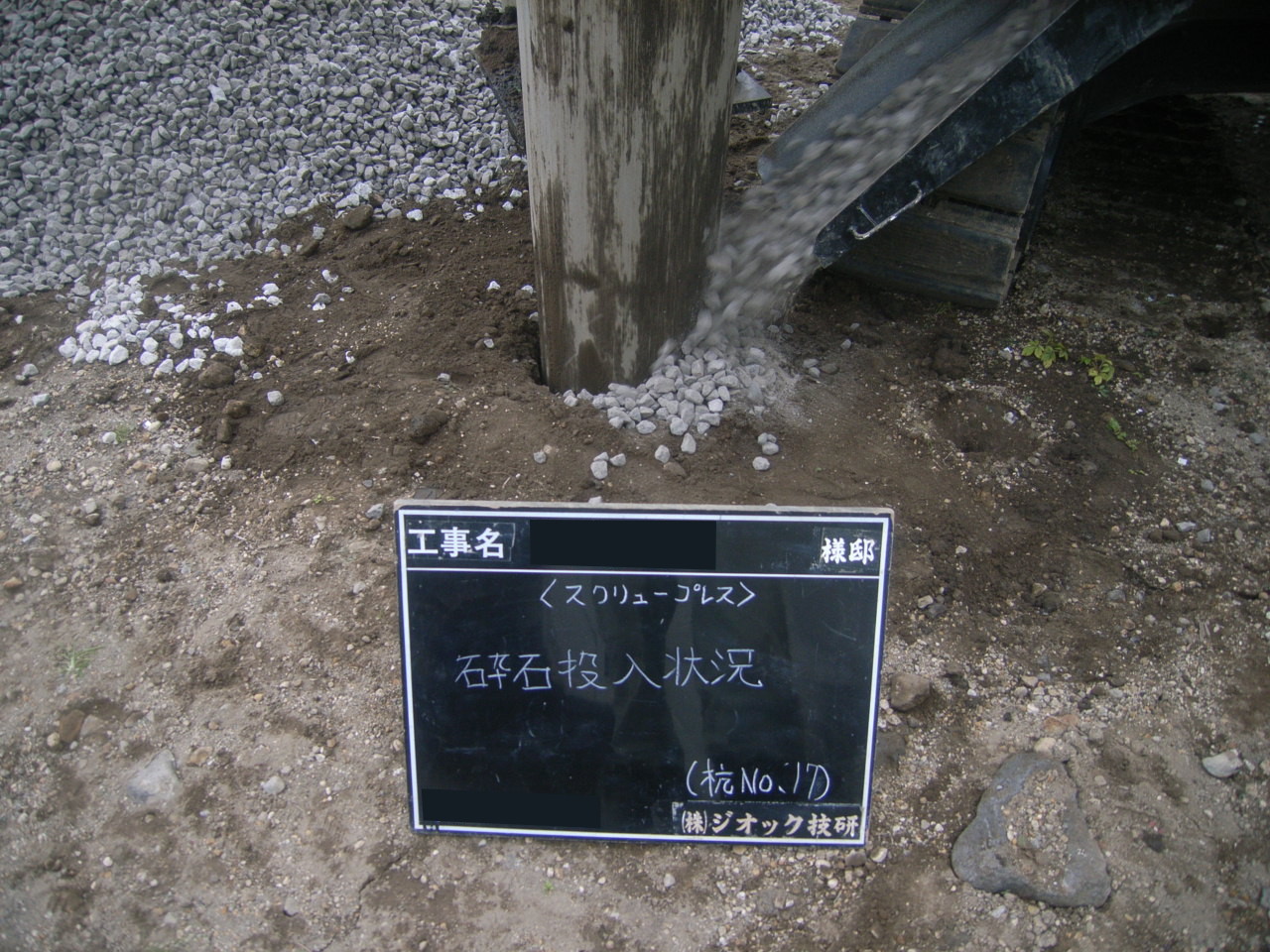

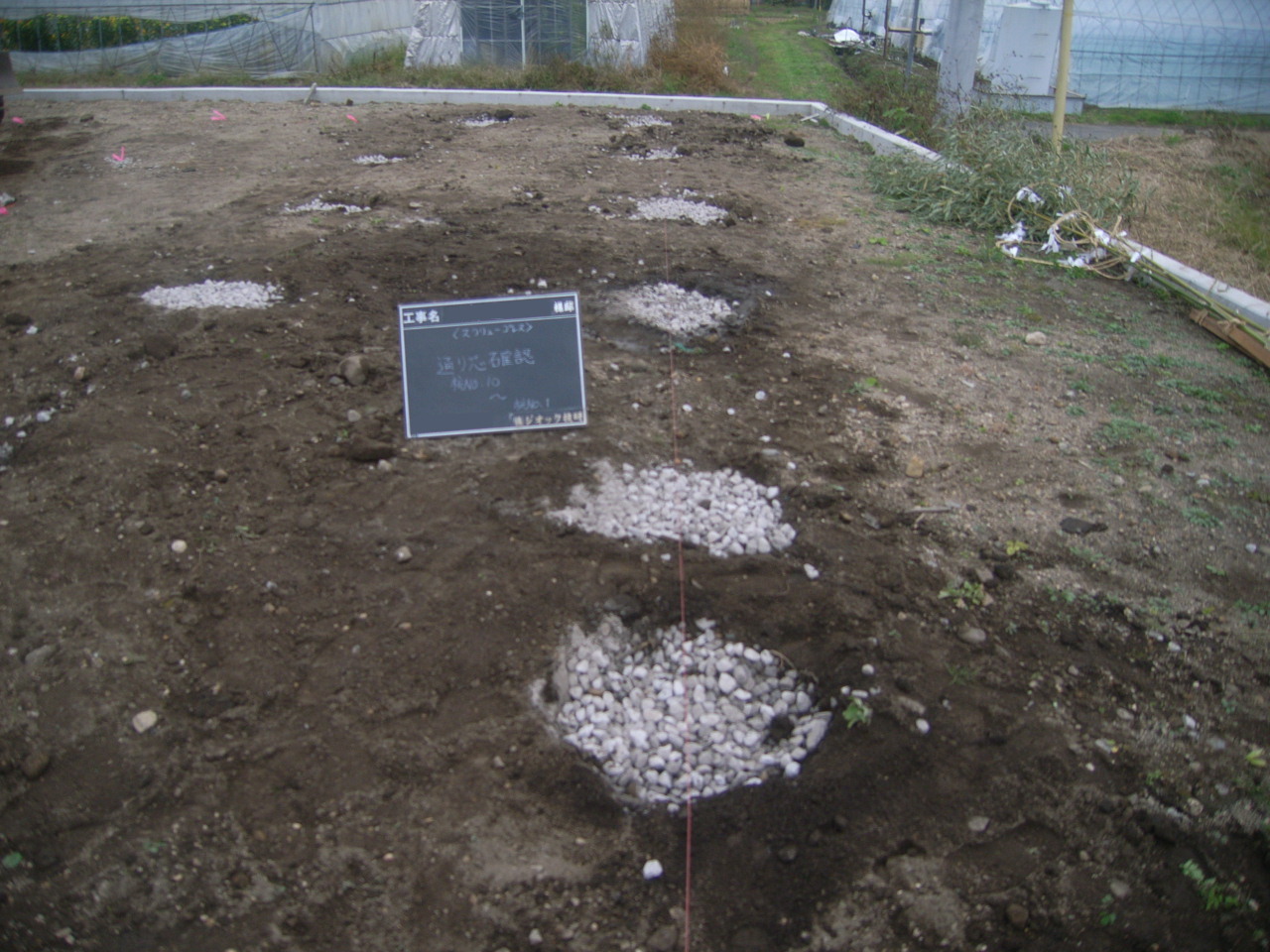

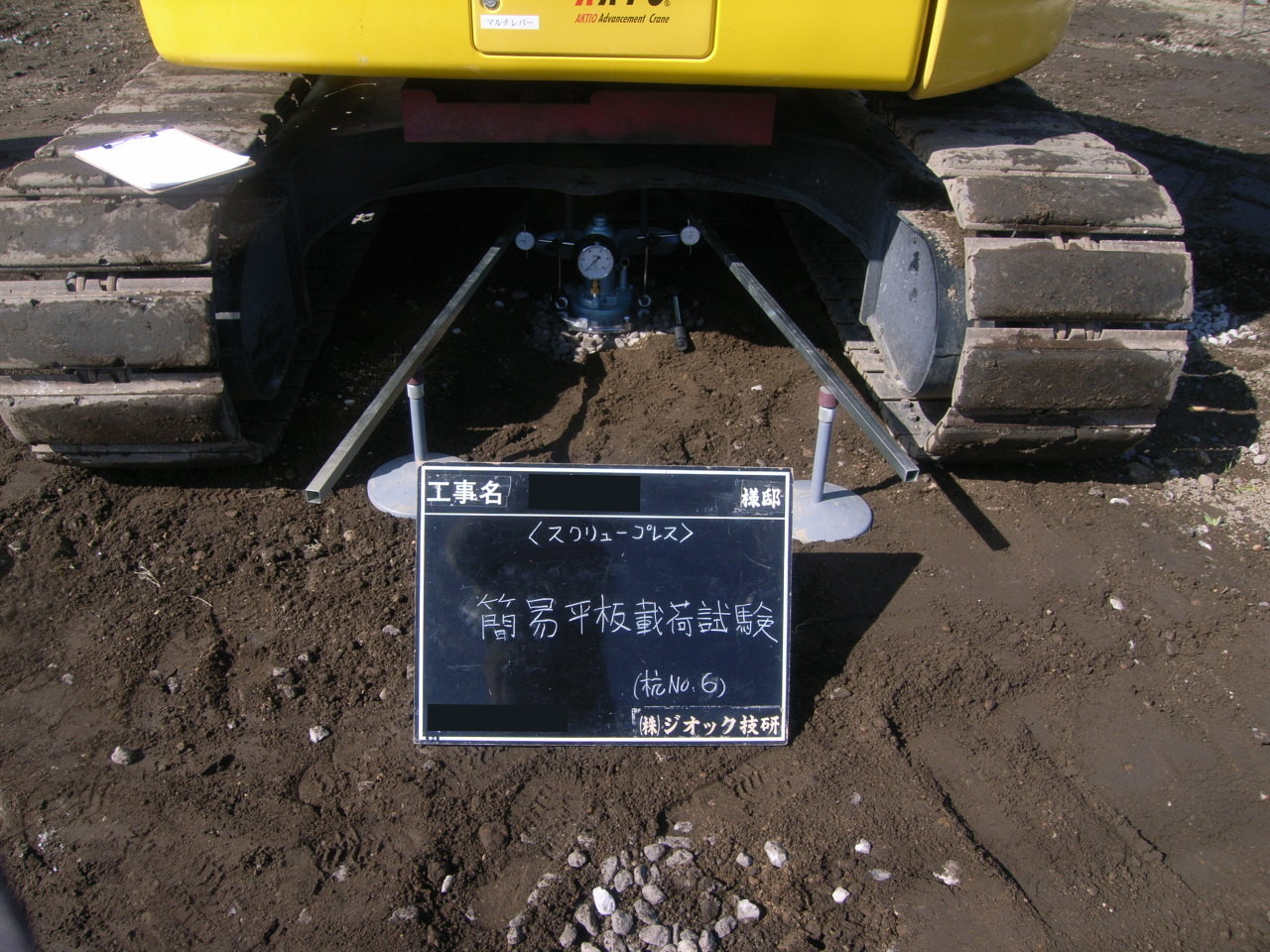

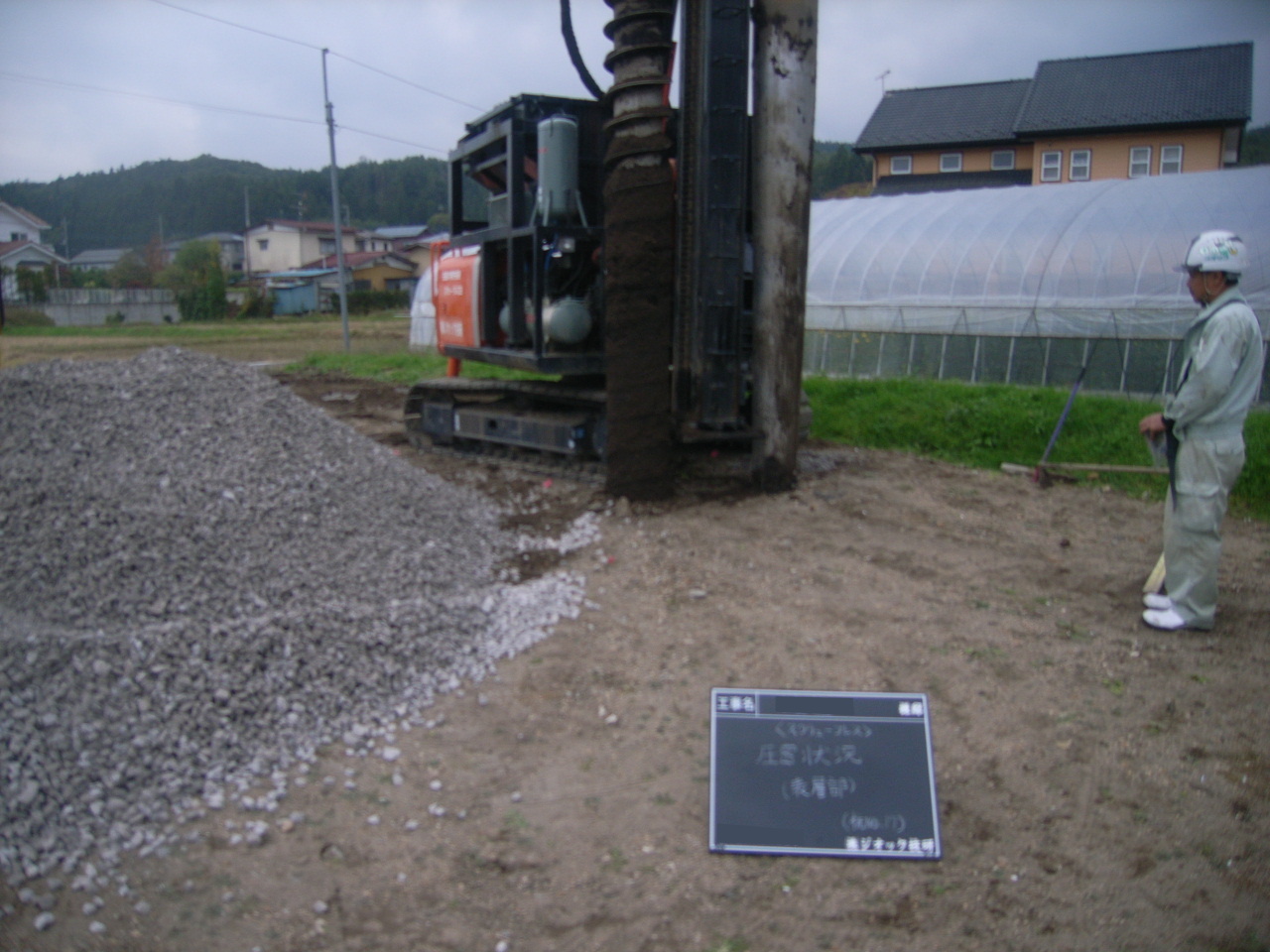

φ400mmの砕石パイルを無排土で築造することにより、地盤全体を締固め地震に強い強固な地盤をつくります。砕石はすべて自然石を使用、300~400mm毎に押圧し、地盤中の弱い部分に砕石を深く食い込ませることで、支持力をさらに高めます。また、砕石柱が支持層に達していなくても、十分な支持力を発揮します。

スクリュー・プレス工法のメリット:
1. 無排土とラジコン採用で低コスト実現!
2. 砕石パイルは解体時の撤去不要!
3. 自然素材で有害物発生なし!
4. 固化不良、施工不良なし!

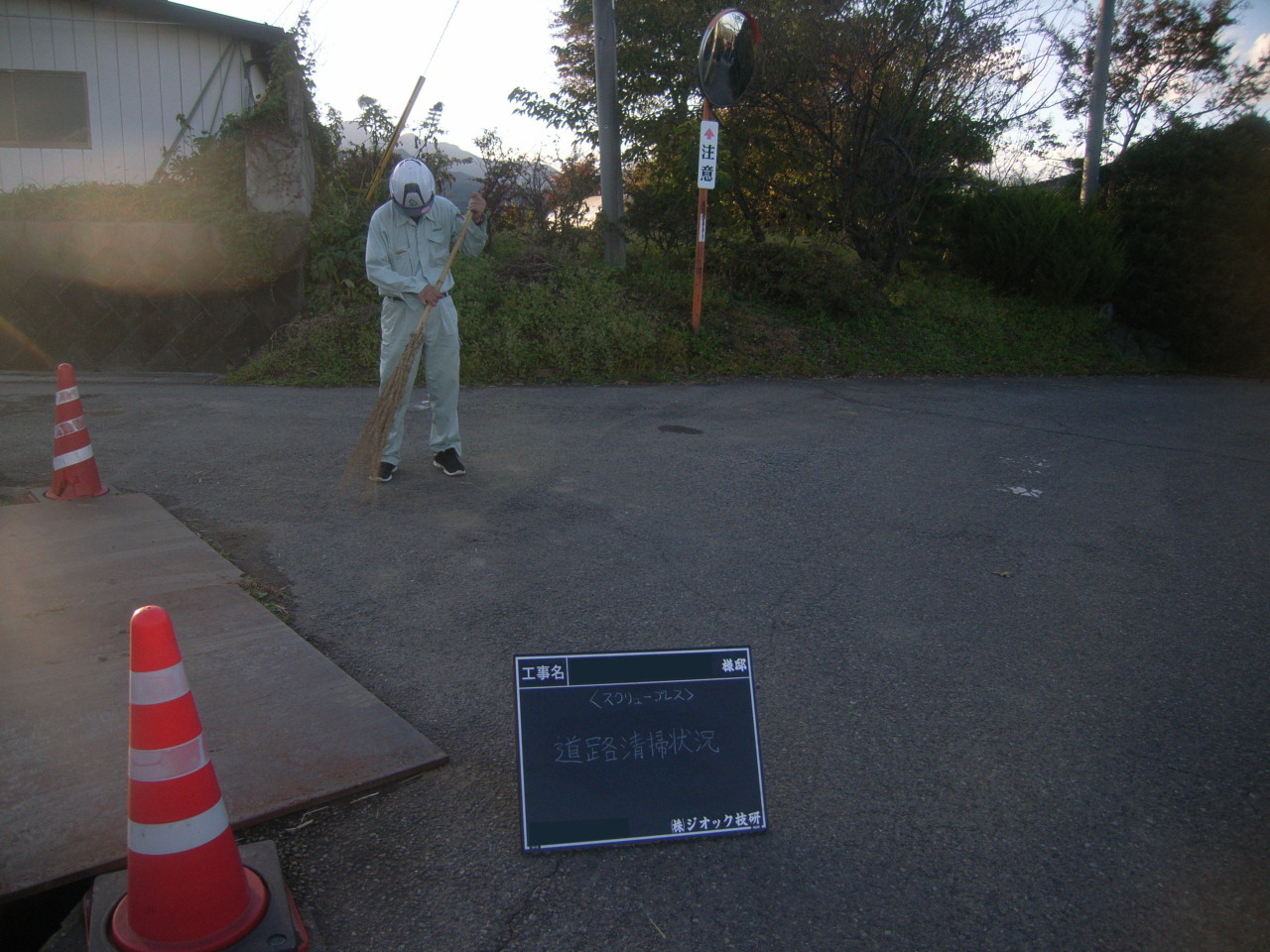

5. 残土処理の必要がなく、環境保全に貢献!

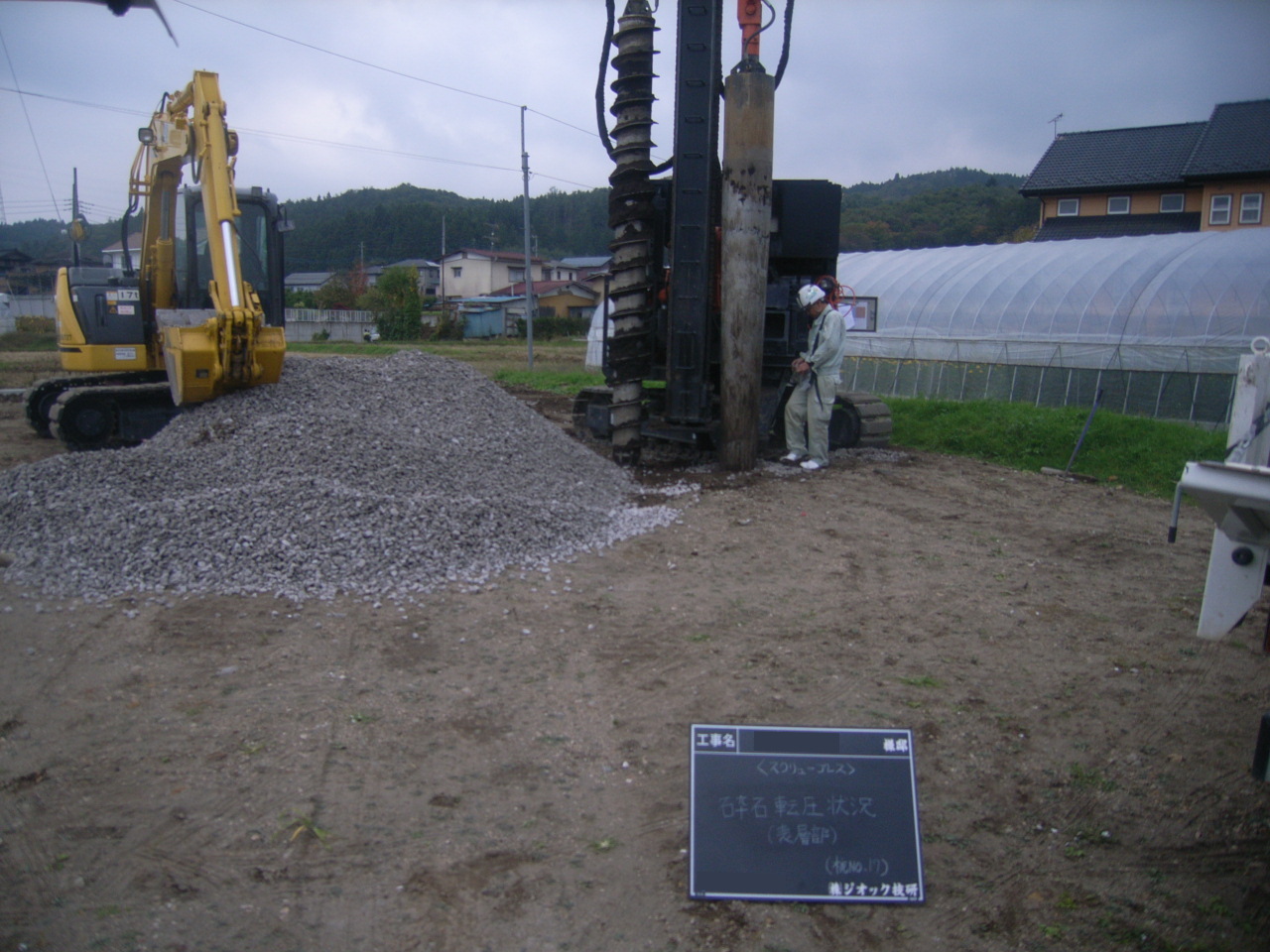

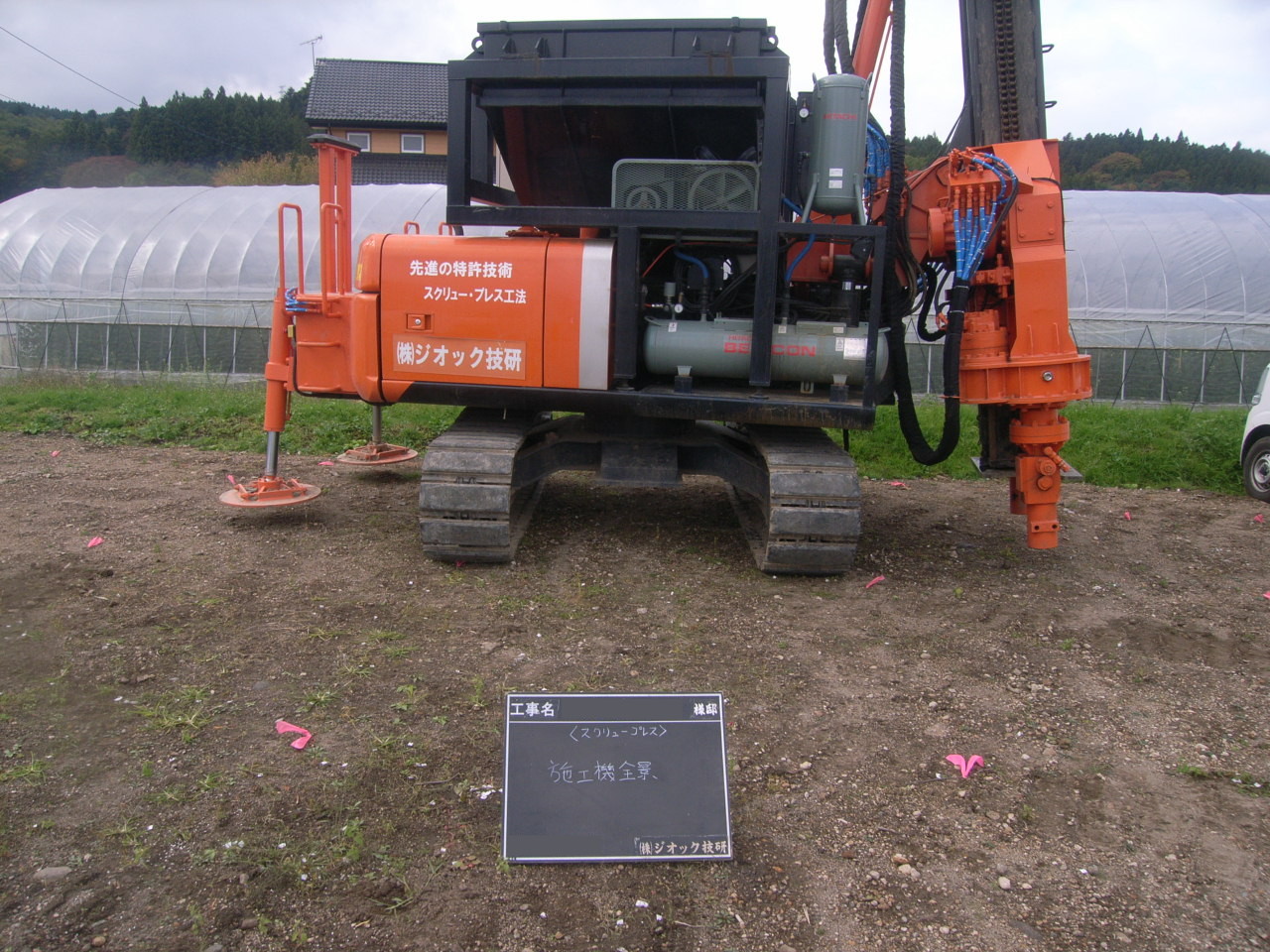

工法のイメージ・スクリュー・プレス工法

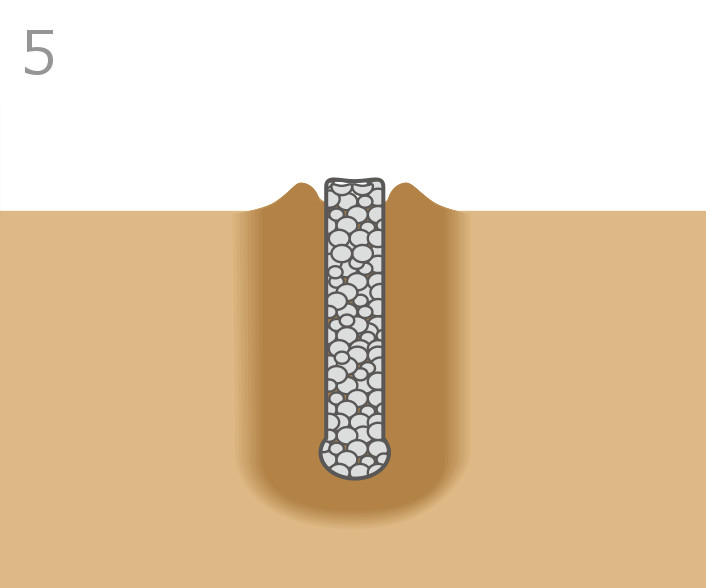

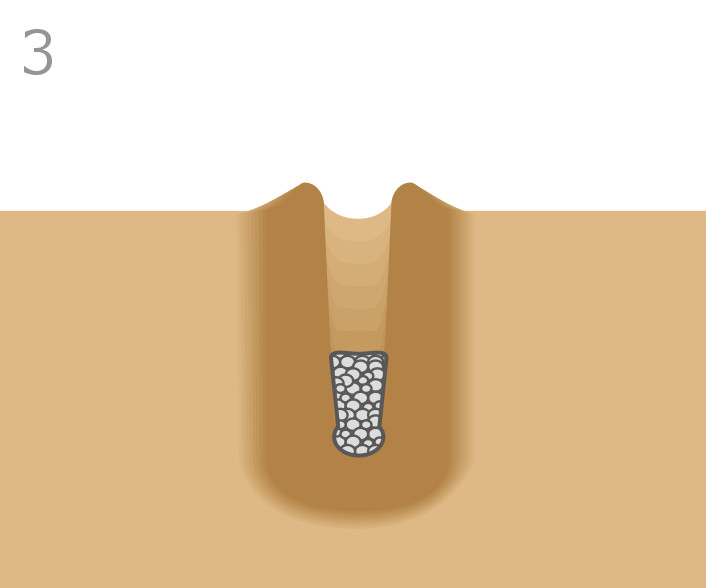

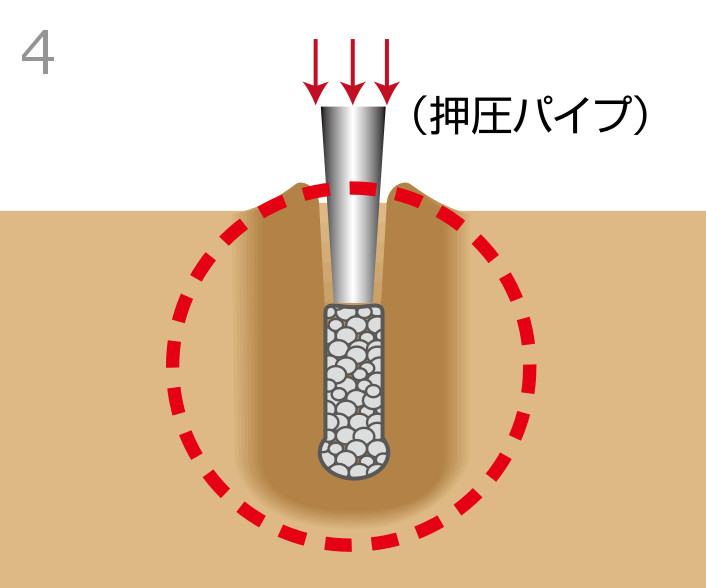

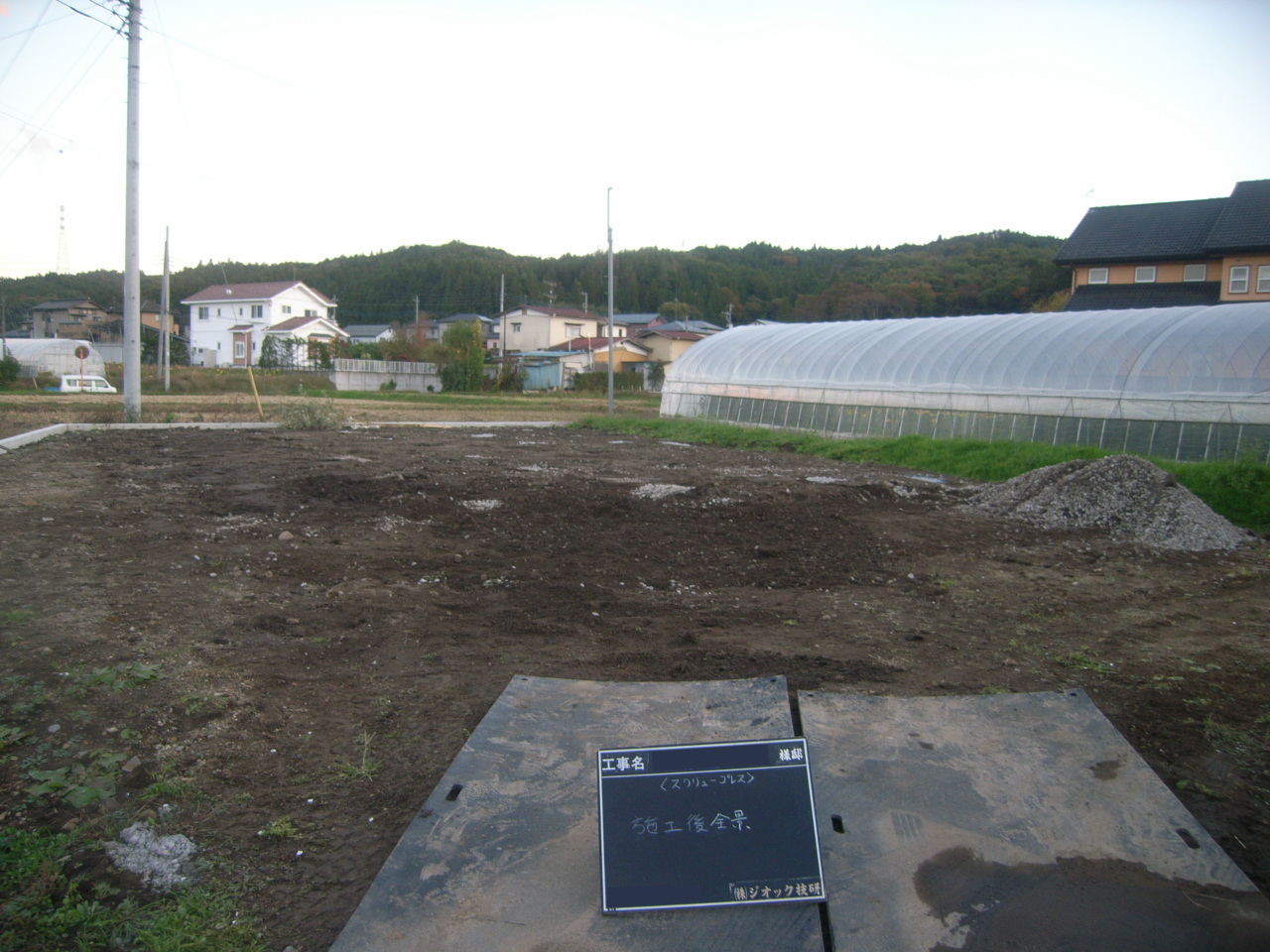

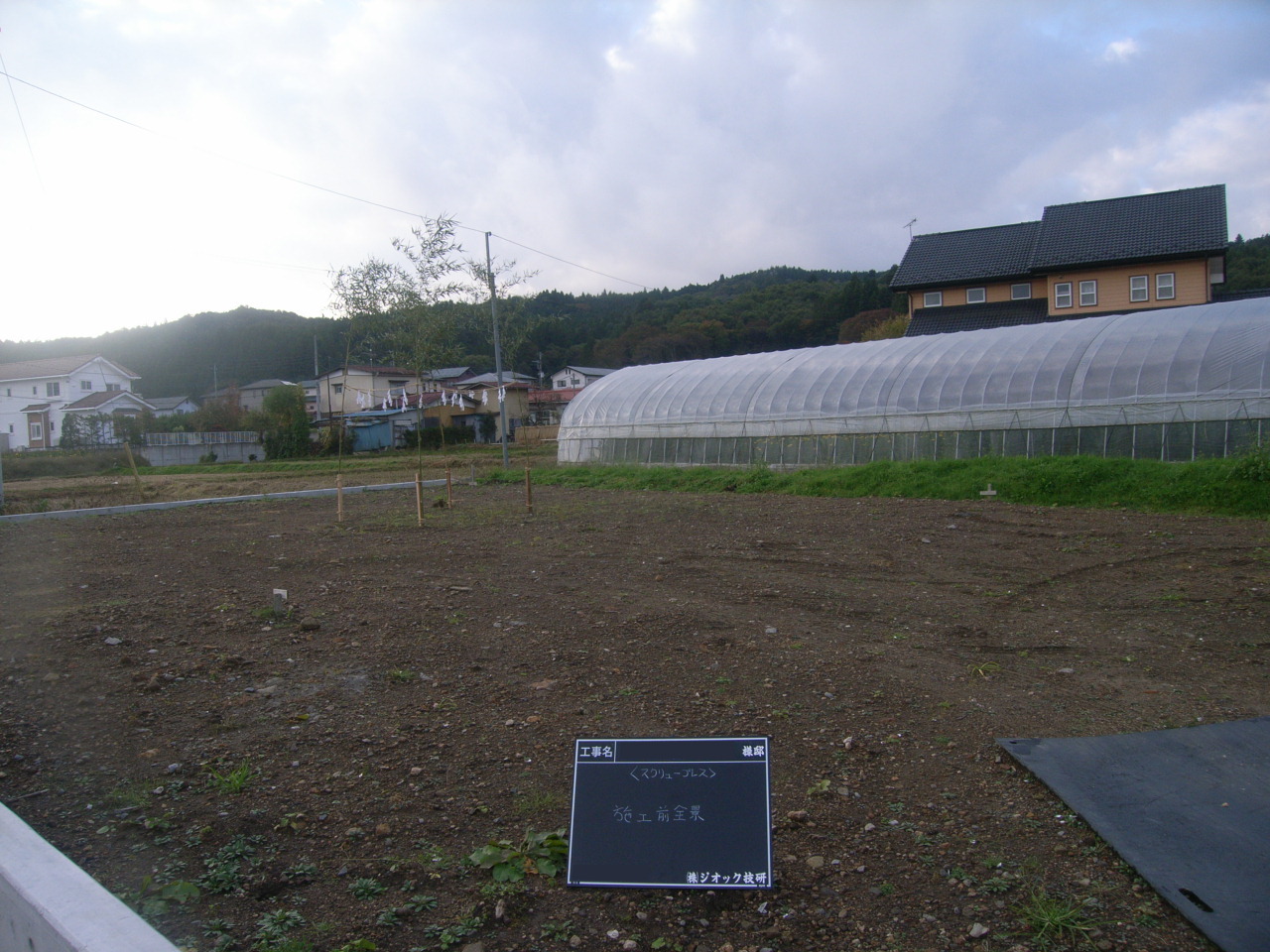

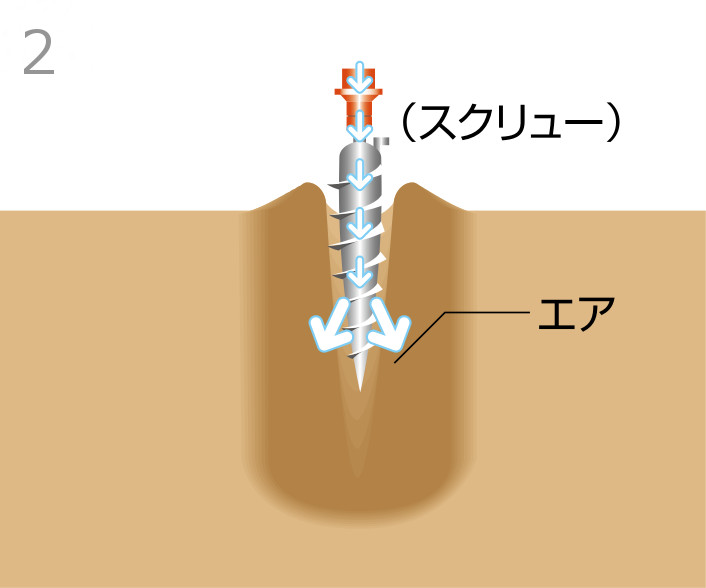

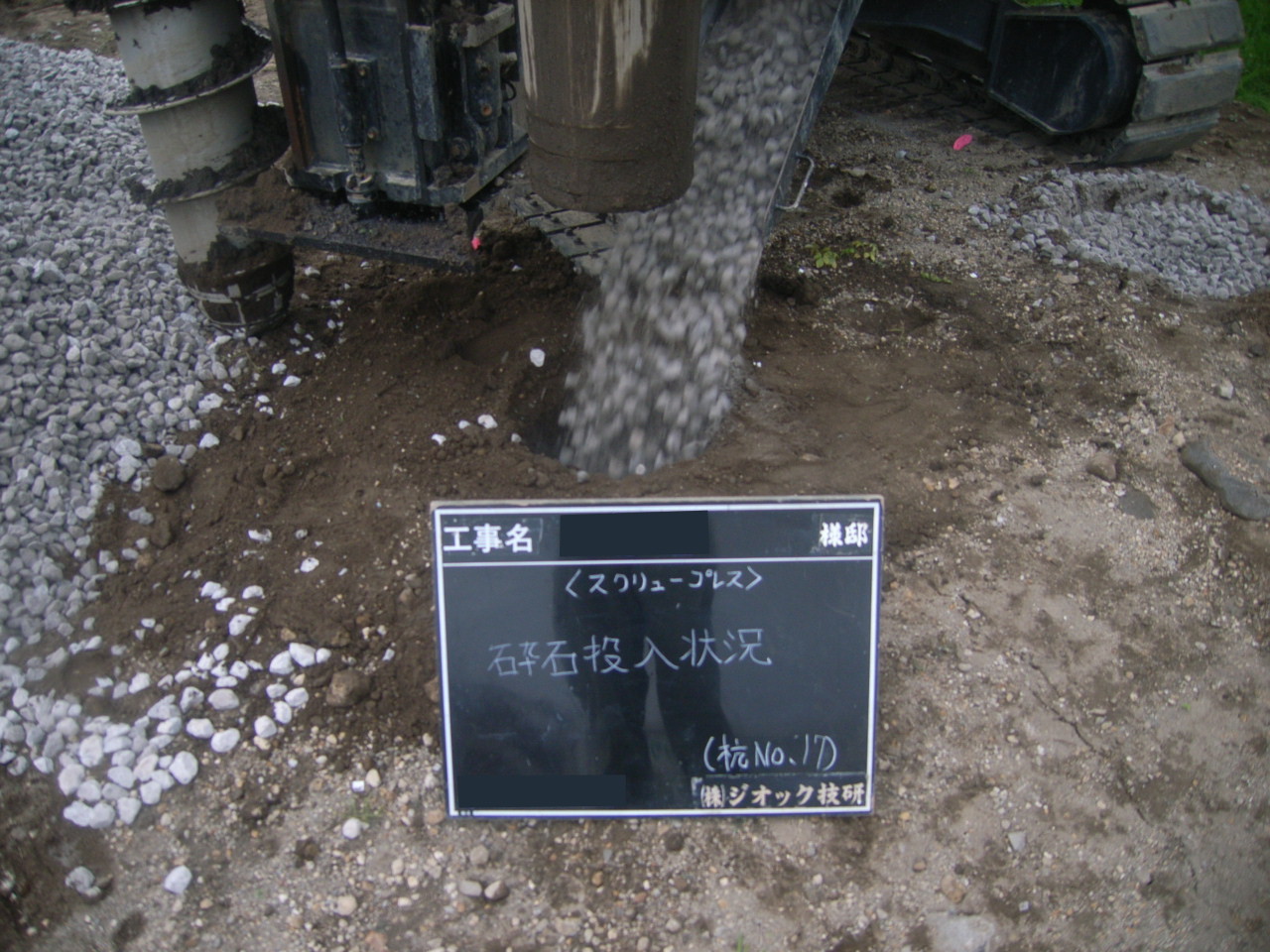

工法の手順・スクリュー・プレス工法
